互感器伏安特性測試儀簡介 ----Product introduction
HZFA-II互感器伏安特性測試儀是一款全自動化的CT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；
儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。
產品別稱：PT伏安特性綜合測試儀、PT互感器綜合測試儀、PT互感器特性測試儀、PT互感器綜合特性測試儀、PT伏安特性測試儀
互感器伏安特性測試儀參數 ----Technical parameter
| 項目 | 輸入電壓 | 輸出最高電壓 | 輸出最大電流 | 功 率 | 測量精度 | ||
| CT伏安輸出 | 220V | 0—1000V | 20A | 3KVA | < 0.5% | ||
| PT伏安輸出 | 220V | 0—330V | 3KVA | < 0.5% | |||
| CT變比輸出 | 220V | 0-8V | 0—600A | ――― | < 0.5% | ||
| PT變比輸出 | 220V | 0—1000V | ――― | ――― | < 0.5% | ||
| CT 變比測量 | 比值最高顯示：999.9K:5/1 | < 0.5% | |||||
| PT 變比測量 | 比值最高顯示：999.9K:100、150、100/3、100/√3 | < 0.5% | |||||
| 二次通流 | 電流：0-200A時間：5分鐘 | 二次耐壓 | 電壓：0-1000V時間：5分鐘 | ||||
| 工作溫度 | -10～55℃ | 工作電壓 | AC220V（±20％）50HZ | ||||
| 測試儀主機體積 | 350×240×270 | 主機重量 | 20Kg | ||||
互感器伏安特性測試儀功能 ----Product features
●全自動型測試儀
需進行簡單的數字設定：設定最高測試電壓、最大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
快捷、簡單、精確、方便。
●功能全面
可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”，“二次負載”，“二次回路”，“二次耐壓”，退磁功能。
內設功能狀態說明，無需說明書，極易操作、掌握。
●輸出電壓高、容量大
伏安特性試驗：220V單機最大輸出電壓高達1000V.變比測試：最大電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
調壓分辨率最小可以達到0.15V
●大屏幕全漢化圖形界面、旋轉鼠標操作
測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。
面板自帶打印機，可隨時打印曲線圖及測試數據。
操作采用我公司獨創的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。
●附加功能全面
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；
具有完善的數據查詢、瀏覽、打印、清空等功能。
拐點自動計算功能，試驗數據篩選打印功能。
背光軟件調整功能；自帶日期/時間功能。
帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。
單機一體化，重量輕，僅重20Kg，方便攜帶，便于流動試驗。

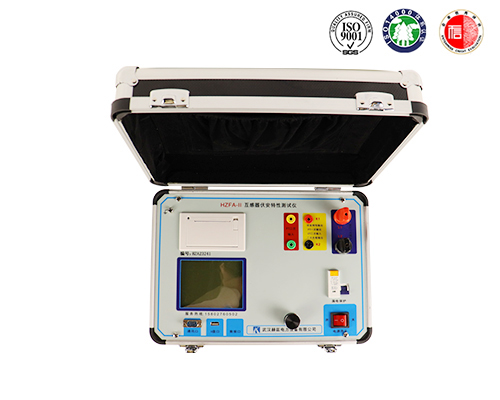

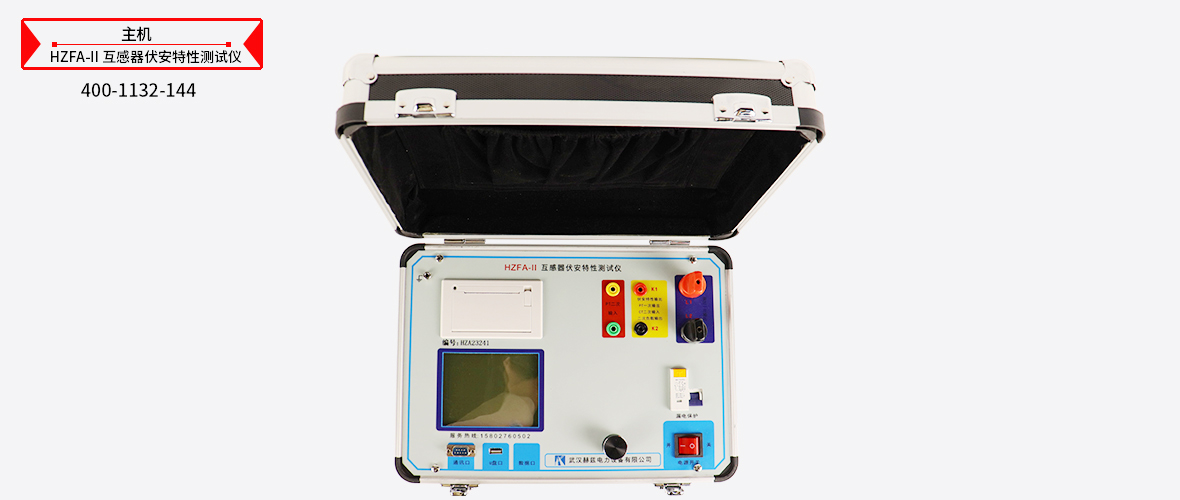

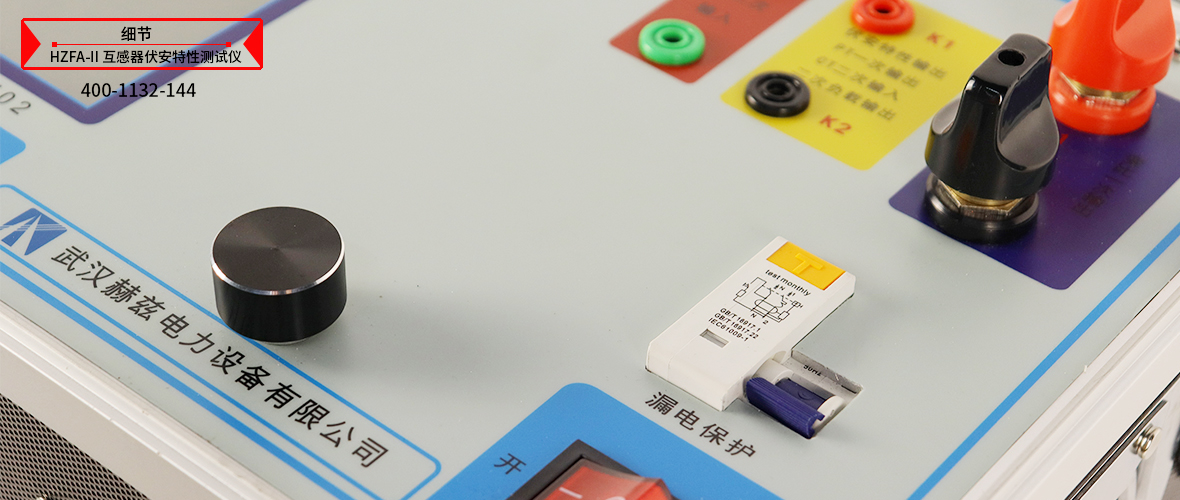

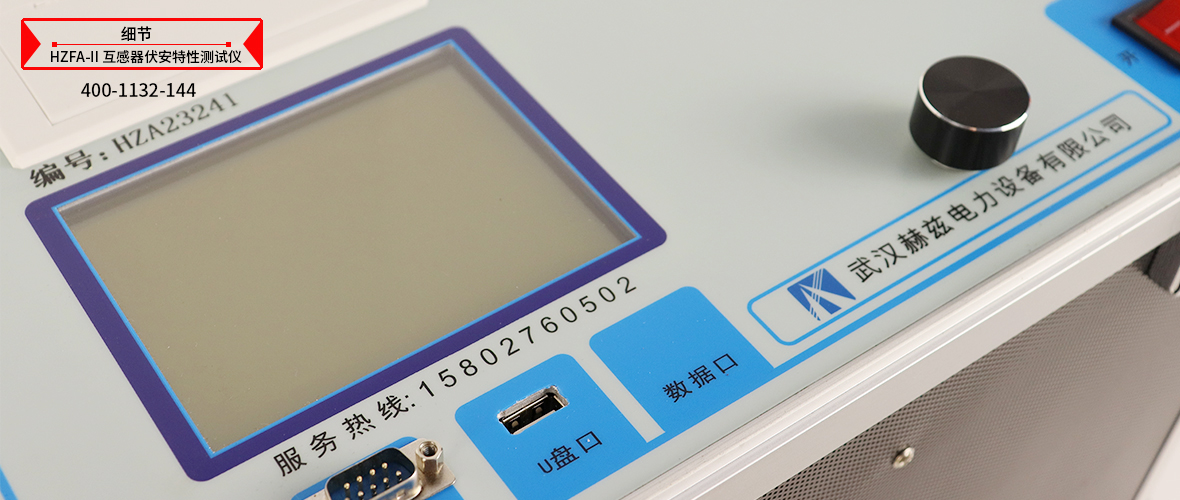

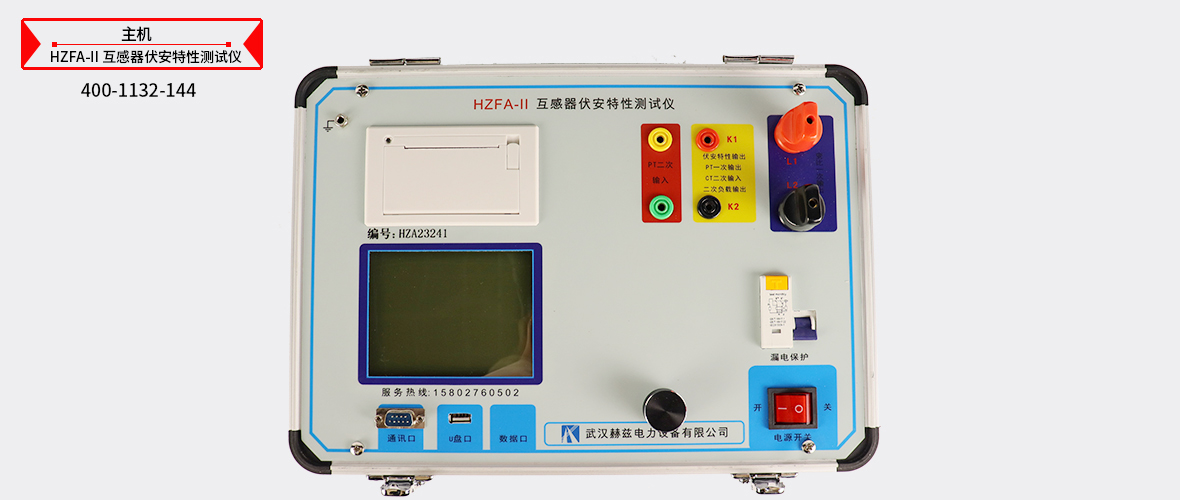

互感器伏安特性測試儀圖片 ----Picture display

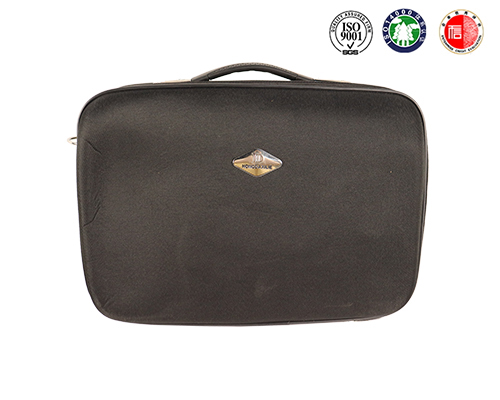

互感器伏安特性測試儀附件配件 --------Accessories
本產品HZFA-II 互感器伏安特性測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
測試夾
測試線
電源線
測試線
