電纜燒穿電橋定位系統簡介 ----Product introduction
HZ-MB10高壓電橋,集燒穿和智能電橋于一體。燒穿功能最高輸出電壓可達60kV,短路電流約600mA,可以快速將高阻故障燒成低阻。智能電橋最大電流約600mA,大大提高了故障定位精度。特別適合于高電壓、大截面、長線路的復雜電纜系統的絕緣故障預定位。
除了部分斷線故障以外,HZ-MB10高壓電橋,可用于所有電纜主絕緣故障定位。
除了部分斷線故障以外,HZ-MB10高壓電橋,可用于所有電纜主絕緣故障定位。
電纜燒穿電橋定位系統參數 ----Technical parameter
| 燒穿功能 | 輸出電壓 | 0~60kV連續可調 |
| 短路電流 | 約600mA | |
| 電橋功能 | 輸出電壓 | 0~3kV |
| 短路電流 | 約600mA | |
| LCD顯示屏幕 | 128×64 | |
| 定位精度 | ±(0.2%·L+1)m | |
| 測試范圍 | 1~50000m | |
| 操作鍵盤 | 一鍵操作 | |
| 電源 | 220V AC±10%,50Hz | |
| 功率 | 1kVA,發電機供電(大于1kW) | |
| 重量 | 裸機:約35.7kg;附件包:7.5kg | |
| 外型尺寸(長×寬×高) | 50cm´31cm´47cm | |
| 工作溫度 | -10℃~+55℃ | |
| 存儲溫度 | -20℃~+70℃ | |
電纜燒穿電橋定位系統功能 ----Product features
1)設備采用開關電源構成高壓恒流源,電壓高,電流穩定。
2)電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上操作鈕處于地電位,通過絕緣桿操作電橋。
3)特別定制的四芯帶屏蔽高壓測量電纜,銅網編織屏蔽層可靠接地,使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4)高壓恒流源和電橋集成在一個便攜式拉桿塑料箱體。設備電壓高、重量輕、操作方便。
5)與波反射法相比,電橋法沒有盲區,特別適用于判斷短電纜及靠近端頭的擊穿點。
6)高電壓、大電流特別適用于高電壓、大截面、長線路的高壓復雜電纜系統的絕緣故障預定位,如具有GIS終端及交叉互聯的復雜高壓電纜絕緣故障定位,在不拆除GIS開關也無需首尾直連交叉互聯的情況下快速完成定位。
2)電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上操作鈕處于地電位,通過絕緣桿操作電橋。
3)特別定制的四芯帶屏蔽高壓測量電纜,銅網編織屏蔽層可靠接地,使用安全。四端電阻測量法避免了引線電阻引入的誤差。
4)高壓恒流源和電橋集成在一個便攜式拉桿塑料箱體。設備電壓高、重量輕、操作方便。
5)與波反射法相比,電橋法沒有盲區,特別適用于判斷短電纜及靠近端頭的擊穿點。
6)高電壓、大電流特別適用于高電壓、大截面、長線路的高壓復雜電纜系統的絕緣故障預定位,如具有GIS終端及交叉互聯的復雜高壓電纜絕緣故障定位,在不拆除GIS開關也無需首尾直連交叉互聯的情況下快速完成定位。

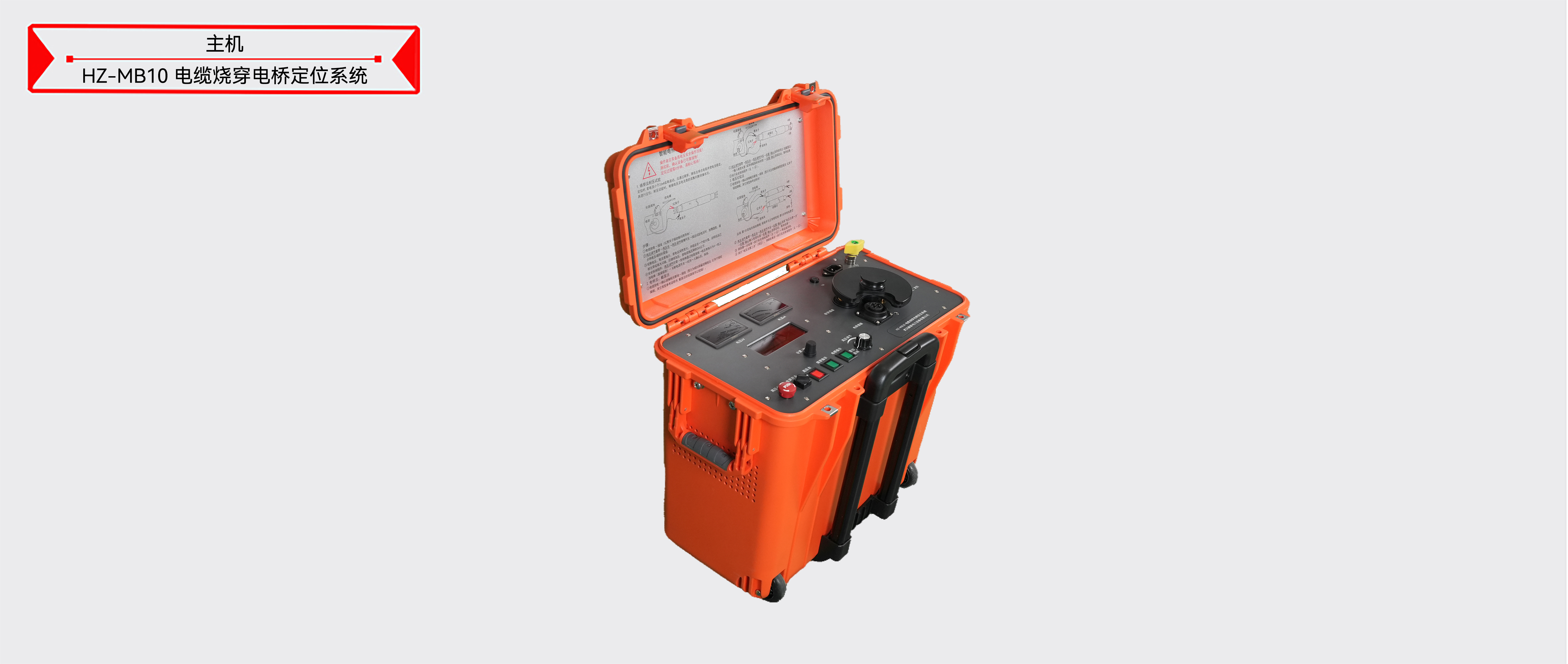

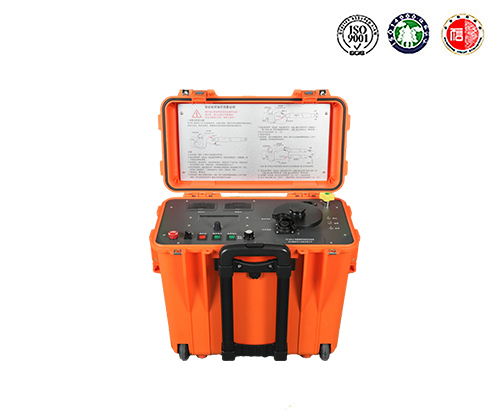

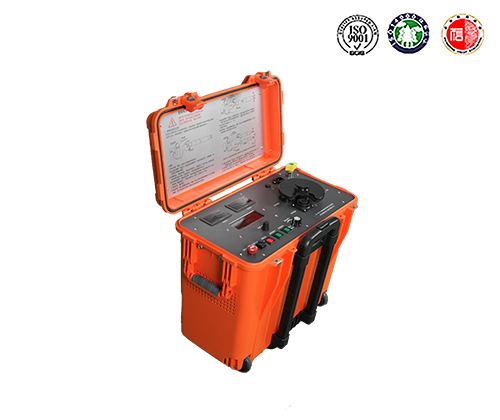

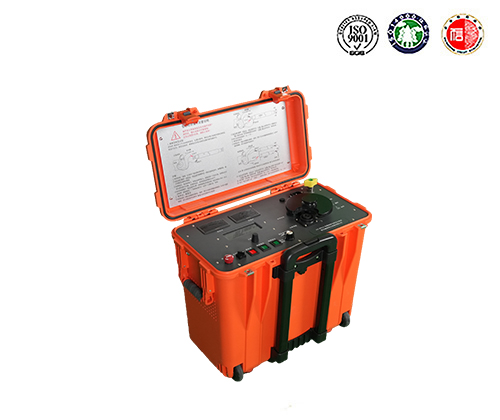

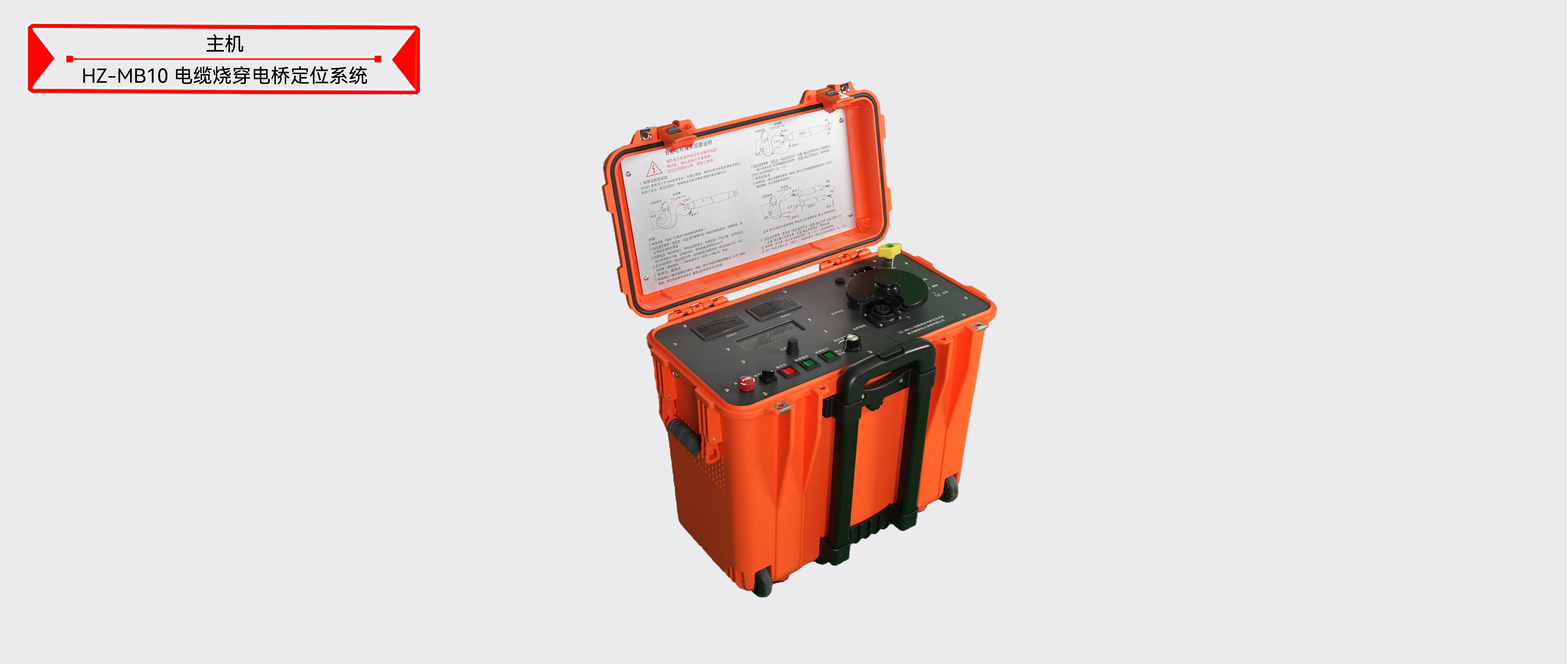

電纜燒穿電橋定位系統圖片 ----Picture display


電纜燒穿電橋定位系統附件配件 --------Accessories
本產品HZ-MB10 電纜燒穿電橋定位系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片電纜燒穿電橋定位系統附件...
