說明武漢赫茲電力設備有限公司承諾所售每一臺「變頻互感器特性測試儀」均為全新正品,
嚴苛的對每臺出廠設備進行質檢,保證精度和性能,在品質上, 變頻互感器特性測試儀整機均享受質保(另約定的除外),
開具13%增值稅專用發票,享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,請放心購買!...
變頻互感器特性測試儀簡介 ----Product introduction
僅需進行簡單的數字設定:設定互感器的額定參數。儀器將全過程自動記錄數據,并自動將變比極性、伏安特性曲線等計算并顯示出來,省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作以實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作;快捷、簡單、精確、方便 。。。。。。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作以實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作;快捷、簡單、精確、方便 。。。。。。
變頻互感器特性測試儀參數 ----Technical parameter
| 測試用途 | 保護和計量類CT、保護類PT | |
| 輸入電源 | 電壓 | AC220V±10% |
| 頻率 | 50/60Hz | |
| 輸出 | 電壓 | 0~180Vrms |
| 電流 | 最大12Arms,36A(峰值) | |
| CT變比測量 | 范圍 | 1~40000 |
| 精度 | ±0.2% | |
| PT變比測量 | 范圍 | 1~40000 |
| 精度 | ±0.5% | |
| 相位測量 | 精度 | ±3min |
| 分辨率 | 0.3min | |
| 二次繞組電阻測量 | 范圍 | 0~300Ω |
| 分辨率 | 1mΩ | |
| 精度 | 3%±1mΩ | |
| 交流負載測量 | 范圍 | 0~300VA |
| 分辨率 | 0.01VA | |
| 精度 | 0.2%±0.1VA | |
| 環境條件 | 運行溫度 | -10℃~+50℃ |
| 存儲溫度 | -10℃~+50℃ | |
| 濕 度 | 相對濕度:5%~95%,不結露 | |
| 儀器尺寸 | 340mm×296mm×174mm | |
| 儀器重量 | 重量<9kg | |
變頻互感器特性測試儀功能 ----Product features
1)既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。
2)自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
3)測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
4)基于先進的低頻法測試原理,能應對拐點高達40KV以上的CT測試。
5)測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
6)界面友好美觀,全中文圖形界面,面板自帶打印機,可隨時打印曲線圖及測試數據。
7)帶有大容量存儲器,可存儲2000組測試數據,數據掉電永不丟失;
8)試驗完畢后將數據存入U(xiǎn)盤,可以在電腦端用軟件進行數據分析,并生成WORD報告。
9)拐點自動計算功能,試驗數據篩選打印功能,自帶日期/時間功能。
10)單機一體化,重量輕,僅重8.2Kg,方便攜帶,便于流動試驗。
2)自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
3)測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
4)基于先進的低頻法測試原理,能應對拐點高達40KV以上的CT測試。
5)測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
6)界面友好美觀,全中文圖形界面,面板自帶打印機,可隨時打印曲線圖及測試數據。
7)帶有大容量存儲器,可存儲2000組測試數據,數據掉電永不丟失;
8)試驗完畢后將數據存入U(xiǎn)盤,可以在電腦端用軟件進行數據分析,并生成WORD報告。
9)拐點自動計算功能,試驗數據篩選打印功能,自帶日期/時間功能。
10)單機一體化,重量輕,僅重8.2Kg,方便攜帶,便于流動試驗。

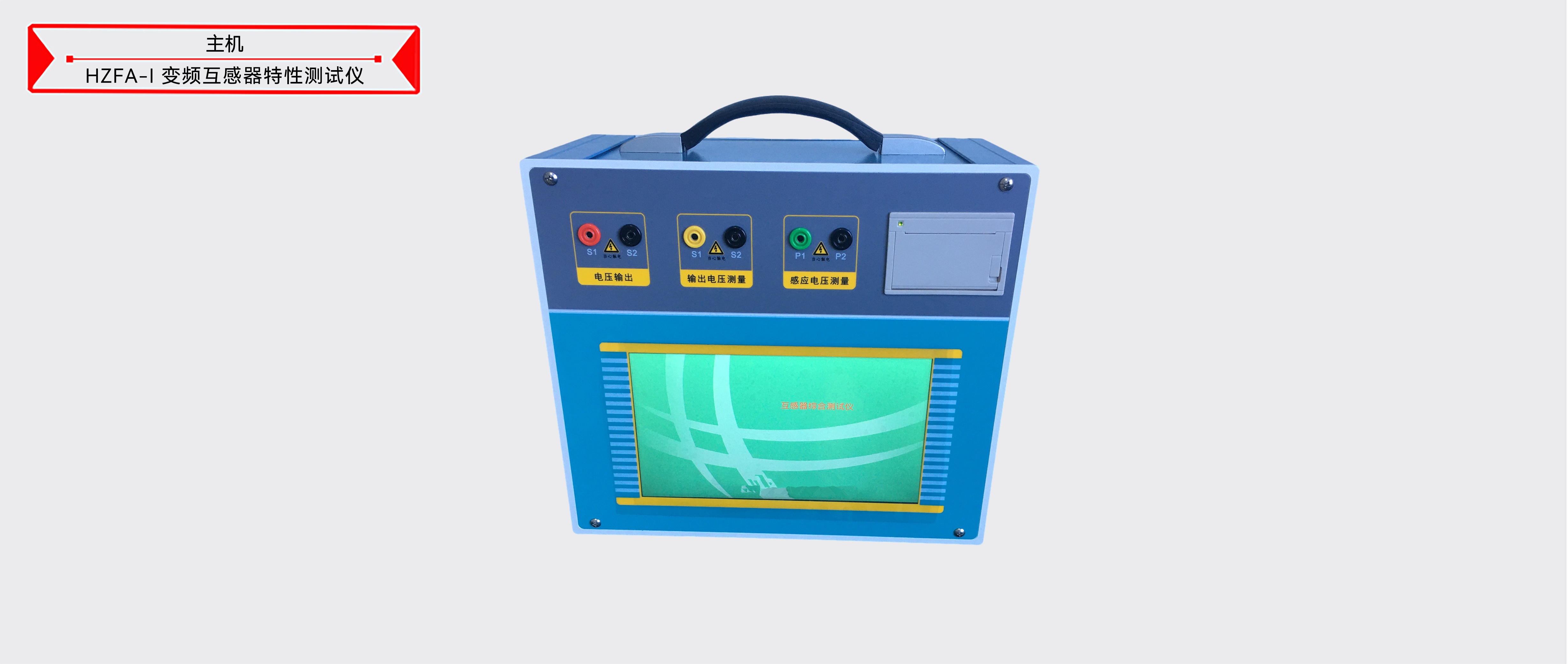

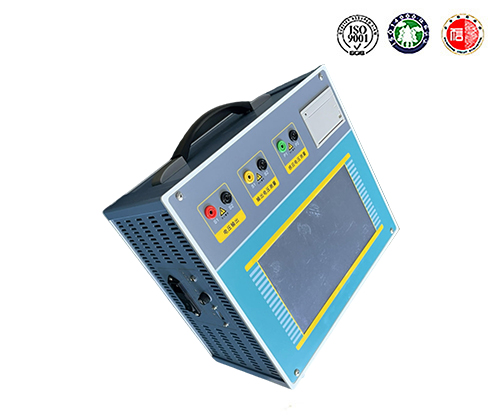

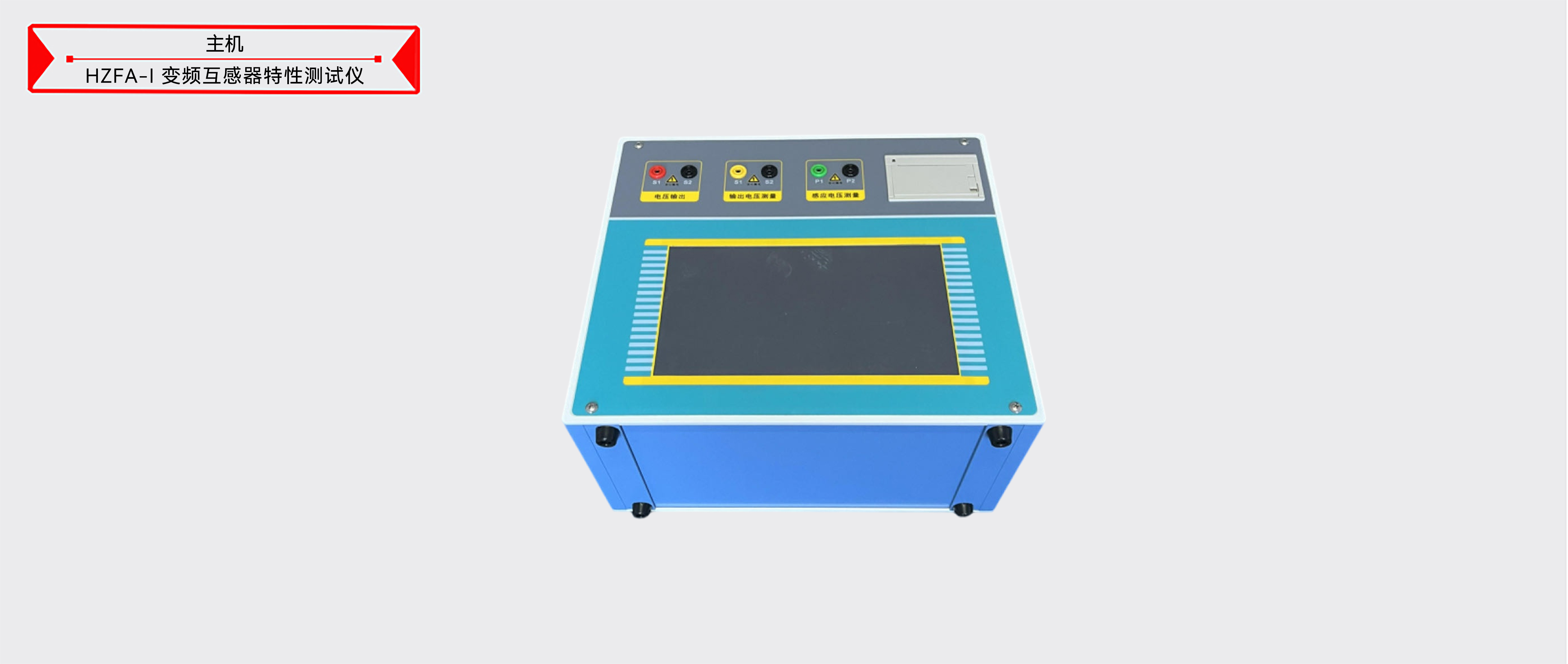

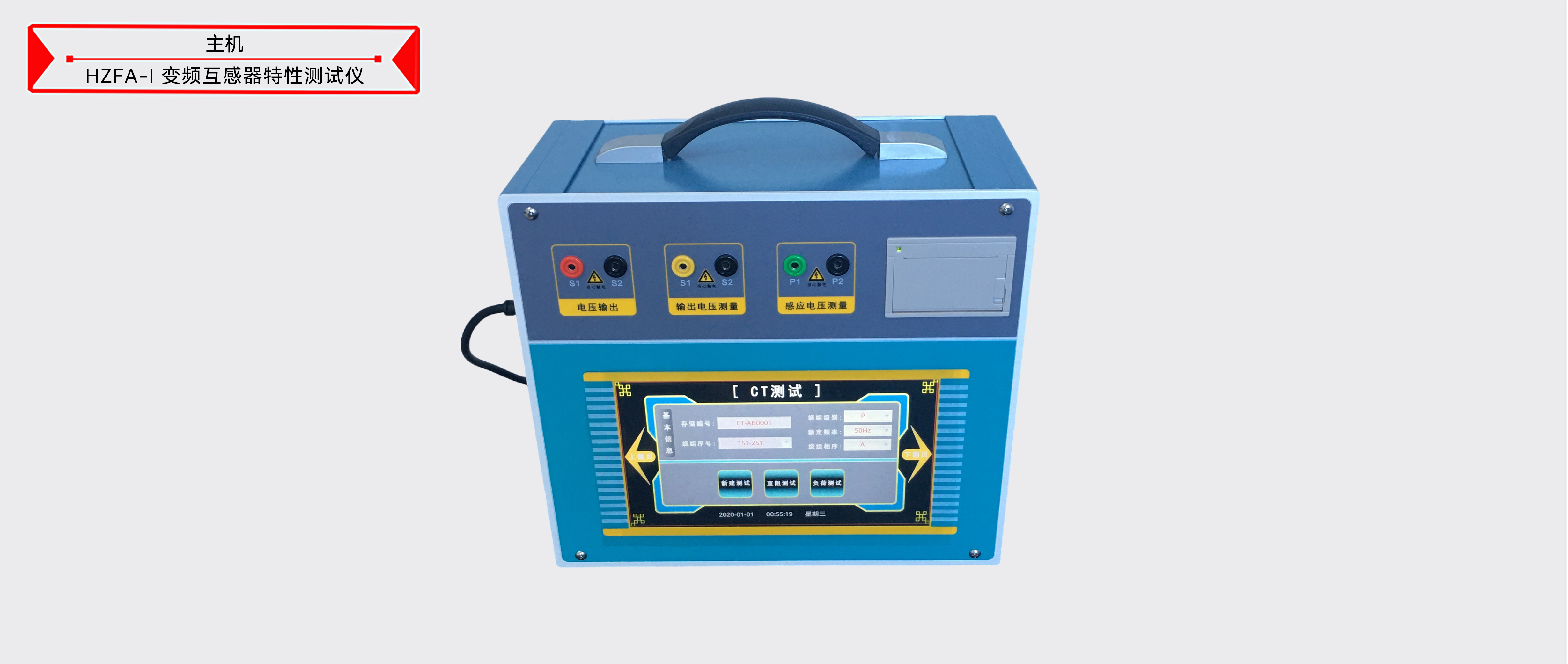

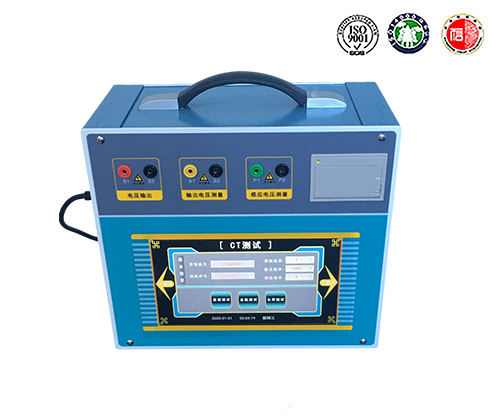

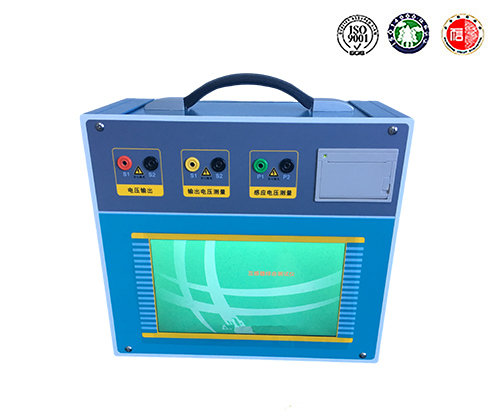

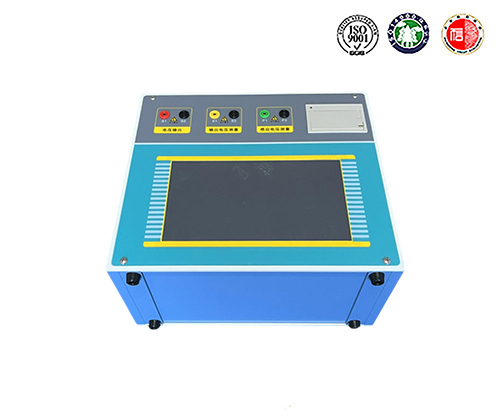

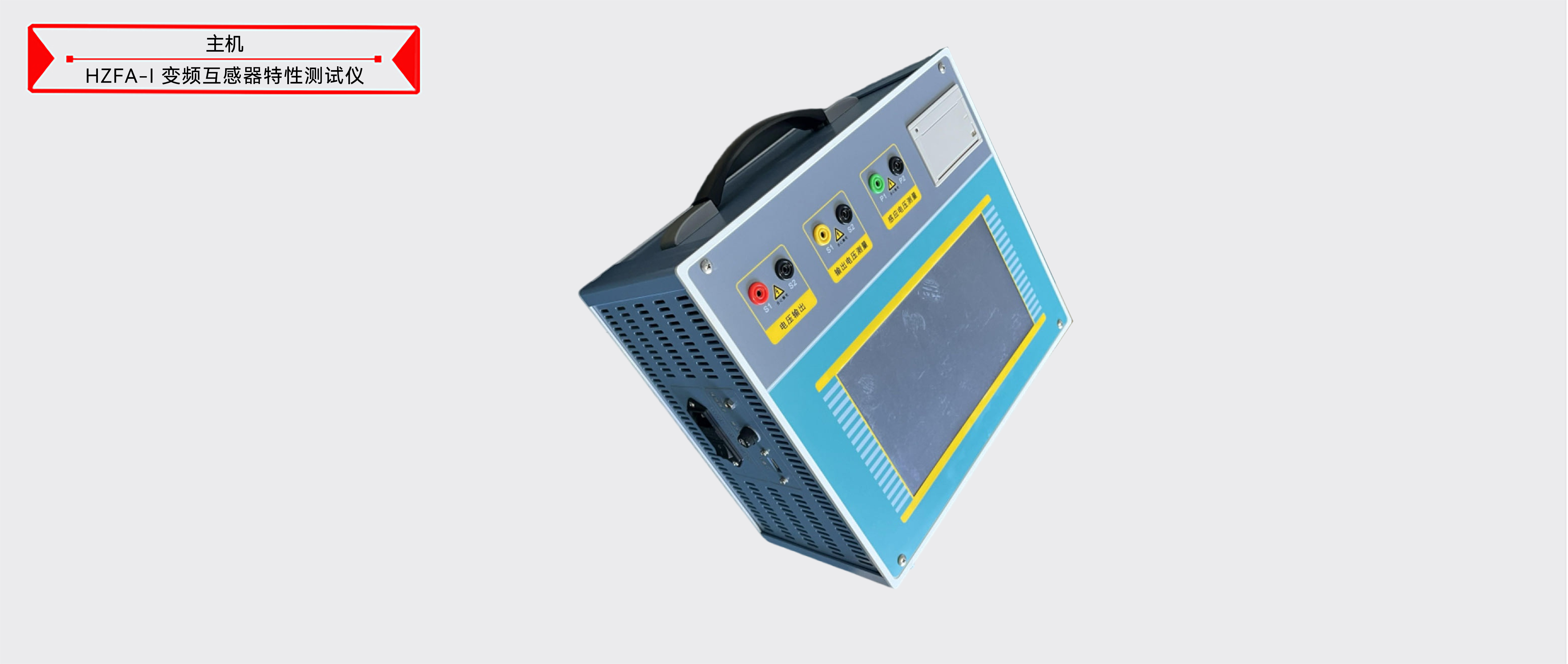

變頻互感器特性測試儀圖片 ----Picture display



變頻互感器特性測試儀附件配件 --------Accessories
本產品HZFA-I變頻互感器特性測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片變頻互感器特性測試儀附件...
