全自動互感器特性綜合測試儀簡介 ----Product introduction
HZFA-V全自動互感器特性綜合測試儀僅需進行簡單的數字設定:設定最高測試電壓、最大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據,并自動地將伏安特性曲線描繪并顯示出來,省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
全自動互感器特性綜合測試儀參數 ----Technical parameter
| 輸入電壓 | 輸出最高電壓 | 輸出最大電流 | 功 率 | 測量精度 | |||
| CT伏安輸出 | 220V | 0—2500V | 15A | 3kVA | < 0.5% | ||
| PT伏安輸出 | 220V | 0—330V | 15A | 3kVA | < 0.5% | ||
| CT變比輸出 | 220V | 0-7V | 0—1000A(選配) | ――― | < 0.5% | ||
| CT 變比測量 | 比值最高顯示:999.9K:5/1 | < 0.5% | |||||
| PT 變比測量 | 比值最高顯示:999.9K:100、150、100/3、100/√3 | < 0.5% | |||||
| 直阻測量 | 最高測量阻值:0-20歐 | < 1% | |||||
| 角差 | 最小顯示:0.01分精度:±10分 | 比差 | 最小顯示:0.01%精度:<0.5% | ||||
| 二次通流 | 電流:0-200A時間:5分鐘 | 二次耐壓 | 電壓:0-2500V時間:5分鐘 | ||||
| 工作溫度 | -10~55℃ | 工作電壓 | AC220V(±20%)50HZ | ||||
| 測試儀主機體積 | 420×300×270 | 主機重量 | 26Kg | ||||
全自動互感器特性綜合測試儀功能 ----Product features
1)功能全面
可測試CT/PT的:“伏安特性”,“5%、10%和15%誤差曲線”,“變比、極性”,“角差、比差”,“二次直阻”及“二次負載”,“二次回路”,“二次耐壓”和退磁功能。
內設功能狀態說明,無需說明書,極易操作、掌握。
2)輸出電壓高、容量大
伏安特性試驗:?jiǎn)螜C(jī)最大輸出電壓高達2500V,可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試:最大電流輸出高達1000A(需選配)。設備電源輸出全部為真實電壓和電流值,并且波形為標準正弦波,頻率為500Hz;能夠真正有效模擬互感器的真實狀態,符合國家相關檢修規定。
調壓分辨率最小可以達到0.15V
3)屏幕全漢化圖形界面 、旋轉鼠標操作
測試時直接顯示伏安曲線圖,坐標自動縮放,清晰美觀,直觀方便。
面板自帶打印機,可隨時打印曲線圖及測試數據。
操作采用我公司獨創的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單,只需左旋、右旋、點擊,便可完成所有操作。
4)附加功能全面
帶有大容量存儲器,可存儲2000組測試數據,數據掉電永不丟失;
具有完善的數據查詢、瀏覽、打印、清空等功能。
拐點自動計算功能,試驗數據篩選打印功能。
背光軟件調整功能;自帶日期/時間功能。
帶有RS232通信接口,可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
帶有U盤接口,可通過接口將數據上傳至U盤進行存儲。
單機一體化,重量輕,僅重26Kg,方便攜帶,便于流動試驗。
可測試CT/PT的:“伏安特性”,“5%、10%和15%誤差曲線”,“變比、極性”,“角差、比差”,“二次直阻”及“二次負載”,“二次回路”,“二次耐壓”和退磁功能。
內設功能狀態說明,無需說明書,極易操作、掌握。
2)輸出電壓高、容量大
伏安特性試驗:?jiǎn)螜C(jī)最大輸出電壓高達2500V,可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試:最大電流輸出高達1000A(需選配)。設備電源輸出全部為真實電壓和電流值,并且波形為標準正弦波,頻率為500Hz;能夠真正有效模擬互感器的真實狀態,符合國家相關檢修規定。
調壓分辨率最小可以達到0.15V
3)屏幕全漢化圖形界面 、旋轉鼠標操作
測試時直接顯示伏安曲線圖,坐標自動縮放,清晰美觀,直觀方便。
面板自帶打印機,可隨時打印曲線圖及測試數據。
操作采用我公司獨創的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單,只需左旋、右旋、點擊,便可完成所有操作。
4)附加功能全面
帶有大容量存儲器,可存儲2000組測試數據,數據掉電永不丟失;
具有完善的數據查詢、瀏覽、打印、清空等功能。
拐點自動計算功能,試驗數據篩選打印功能。
背光軟件調整功能;自帶日期/時間功能。
帶有RS232通信接口,可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
帶有U盤接口,可通過接口將數據上傳至U盤進行存儲。
單機一體化,重量輕,僅重26Kg,方便攜帶,便于流動試驗。

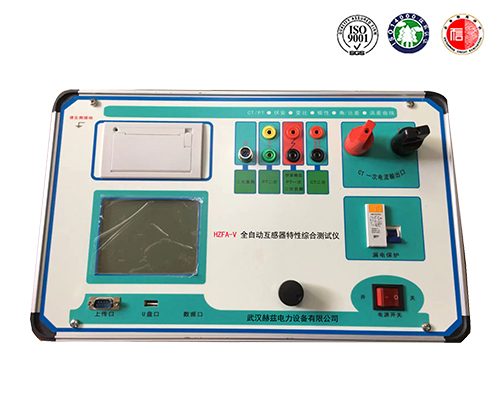

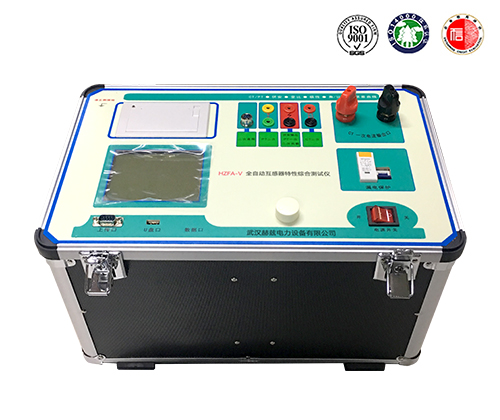

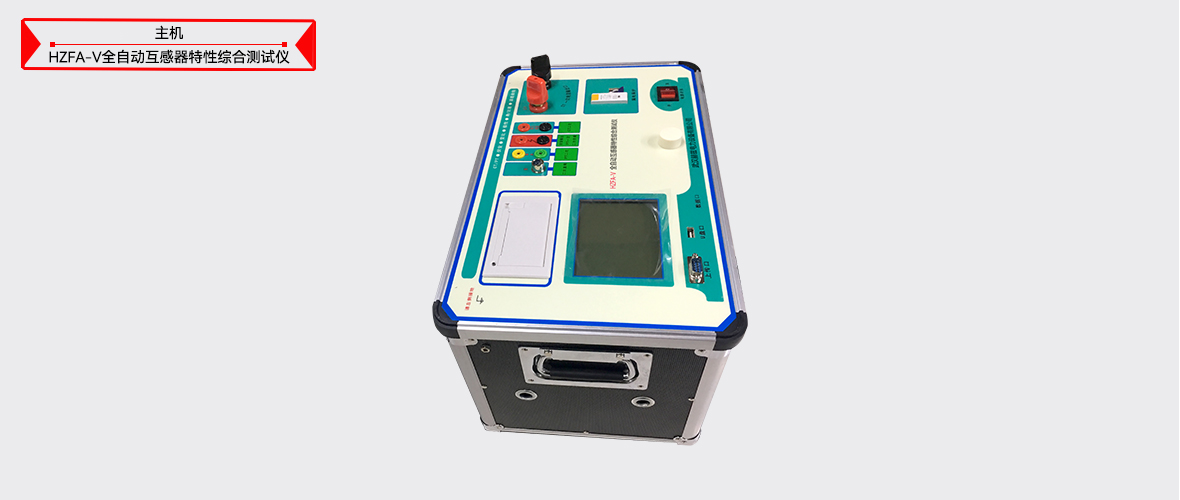

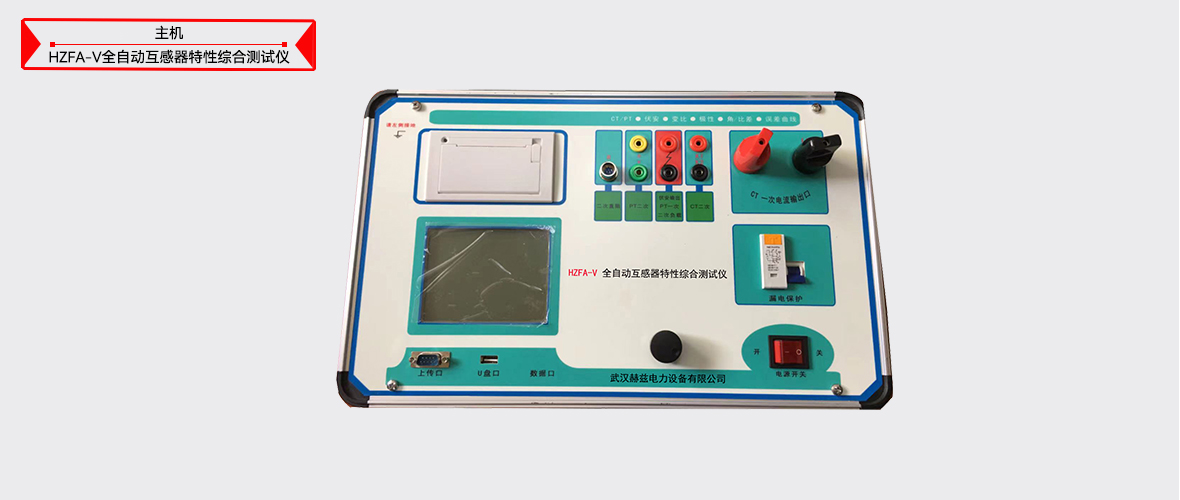

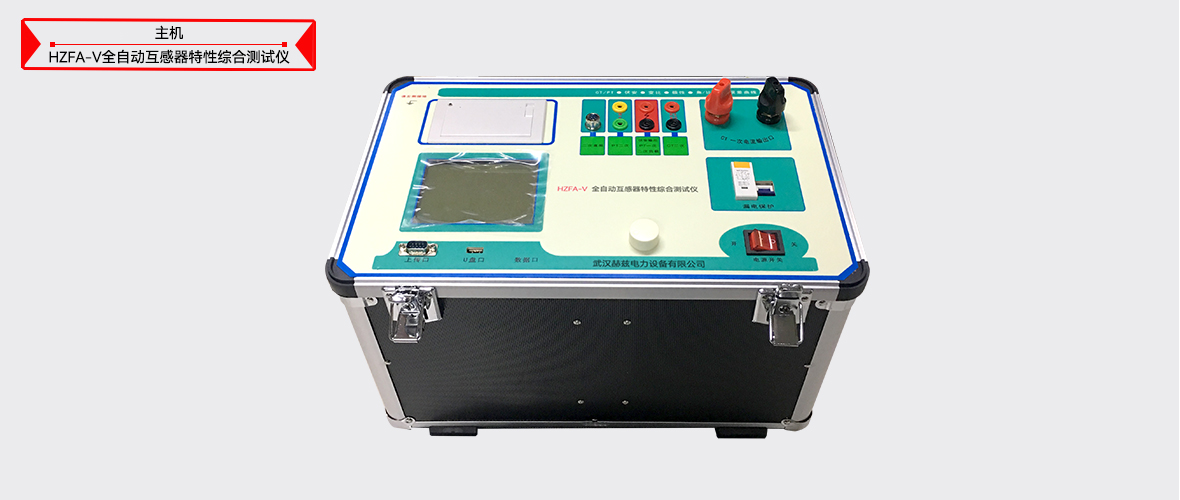

全自動互感器特性綜合測試儀圖片 ----Picture display

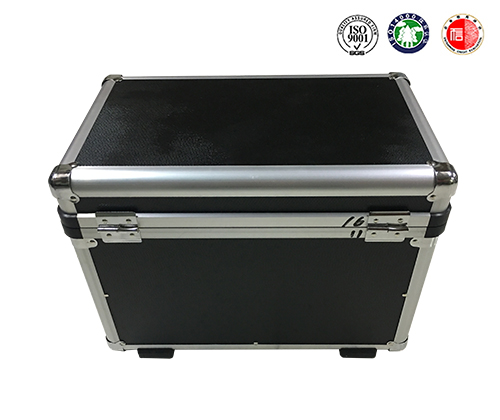

全自動互感器特性綜合測試儀附件配件 --------Accessories
本產品HZFA-V全自動互感器特性綜合測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片全自動互感器特性綜合測試儀附件...
