直流電阻測試儀簡介 ----Product introduction
HZ系列直流電阻測試儀又名變壓器直流電阻測試儀、直流低值電阻測試儀、接地導通測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。主要用于測量變壓器繞阻電阻；接地導通電阻；電纜導線電阻；開關、接插件、繼電器的接觸電阻；金屬鉚接電阻；線圈、電動機、互感器繞阻電阻；金屬構件之間聯結電阻；電焊接點電阻；蓄電池并聯連接電阻；以及導線長度測量計算等。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
儀表有自動測量及手動測量兩種測量模式，自動測量模式儀表自動選擇量程檔位和測試電流，手動測量模式有7個量程檔位選擇，滿足用戶不同場合的要求。儀表具有75℃溫度折算電阻計算功能，根據試品的溫度、材質進行補償折算。儀表還有自動放電功能，告警功能、時鐘功能、自動關機功能等。
HZ系列直流電阻測試儀由主機、監控軟件、測試線、充電器、USB通訊線等組成。儀表采用5寸全彩高清觸摸屏，帶背光調節功能，強光下清晰可見。儀表帶有藍牙通訊，安裝APP后可在手機進行測試操作或查看測試結果，現場使用特別方便。儀表可存儲600組數據，通過USB接口及監控軟件與電腦連接，監控軟件具有歷史數據讀取、查閱、保存、報表、打印等功能。
直流電阻測試儀參數 ----Technical parameter
| 測量 范圍及精度 |
測量范圍 | 精 度 | 分辨率 | 最大 測試電流 |
| 10.0uΩ～1000.0uΩ | ±0.2%FS±1uΩ | 0.1uΩ | 10A | |
| 1.000mΩ～100.000mΩ | ±0.2%FS±5uΩ | 1uΩ | 10A | |
| 100.00mΩ～1000.00mΩ | ±0.2%FS±50uΩ | 10uΩ | 1A | |
| 1.000Ω～10.000Ω | ±0.2%FS±5mΩ | 1mΩ | 100mA | |
| 10.00Ω～100.00Ω | ±0.2%FS±0.5Ω | 10mΩ | 10mA | |
| 100.0Ω～1000.0Ω | ±0.2%FS±5Ω | 0.1Ω | 2mA | |
| 1.00kΩ～50.00kΩ | ±0.2%FS±0.5kΩ | 0.01kΩ | 1mA | |
| 注：上表誤差范圍基準條件：25℃±5℃，工作環境下最大誤差0.5%FS±10dgt。 （當被測電阻超出當前檔位測試量程范圍時，請更換檔位到合適的范圍） |
||||
| 功 能 | 用于測量變壓器繞阻電阻；接地導通電阻；電纜導線電阻；開關、接插件、繼電器的接觸電阻；金屬鉚接電阻；線圈、電動機、互感器繞阻電阻；金屬構件之間聯結電阻；電焊接點電阻；蓄電池并聯連接電阻；導線長度測量計算等。 |
| 測試方式 | 精密四線法，2路A/D同時檢測 |
| 測試模式 | 自動、手動 |
| 電 源 | DC 7.4V 5200mAh 可充鋰電池，電池充滿約8.4V |
| 量 程 | 10.0uΩ～50.00KΩ |
| 測試電流 | 10A、1A、100mA、10mA、2mA、1mA、自動 |
| 導線長度測試 | L：≤99999m |
| 標準導線長度 | 標準導線長度設置范圍：1m～2000m |
| 溫度測量范圍 | -55℃～125℃ |
| 溫度測量精度 | ±0.5℃ |
| 測量時間 | 采樣AD速率 1秒/次 |
| 數據存儲 | 600組(掉電或更換電池不會丟失數據) |
| 告警設置 | 告警臨界值設置范圍：1mΩ～2500Ω，0Ω不啟動告警功能，每次開機不啟動告警功能 |
| 告警提示 | 測試值超過告警設定值時，蜂鳴器響聲告警提示 |
| 測試指示 | 測試過程中藍色TESTING燈閃爍 |
| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| 背光調節 | 滑條拖動調節亮度 |
| 時鐘功能 | 24小時制，顯示時、分、秒 |
| 折算電阻計算 | 根據被測試品溫度、材質進行折算。 |
| 放電功能 | 測試后自動放電，放電指示清晰，避免誤操作 |
| 自動關機 | 設置自動關機后，無操作15分鐘后自動關機 |
| 測 試 線 | 紅黑各1條，長5m；溫度傳感器1條，長 1m |
| 顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
| 顯示尺寸 | 62.1mm (W) × 110.4mm (H) |
| 主機尺寸 | 280mm×260mm×160mm |
| 質 量 | 主機：約2360g（含電池），總質量：約4632g（含附件） |
| 溢出顯示 | 超量程溢出功能：數字999999超限顯示 |
| 低電壓指示 | 當電池電壓降到DC 7.2V±0.1V時，電池電壓電量顯示紅色，提醒儀表需及時充電 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
| 防護等級 | IP65（合蓋時） |
| USB接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦 |
| 耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
| 適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
直流電阻測試儀功能 ----Product features
1、儀表由高速單片機控制，響應速度快，測量穩定，操作簡便。
2、兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有6檔測試電流10A、1A、100mA、10mA、2mA、1mA可選。
3、采用5寸真彩液晶觸摸屏，分辨率高達480×854，強光下清晰可見，觸屏/按鍵兩用。
4、帶有藍牙通訊，安裝APP后可在手機進行測試操作，或查看測試結果。
5、儀表具有USB接口及監控軟件，可與計算機通訊。
6、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
7、具有放電功能，測試后自動放電，放電指示清晰，避免誤操作。
8、具有折算電阻功能，對試品的溫度材質進行補償折算。
9、報警功能，可設置電阻報警值。
10、自動關機功能，設置自動關機后，無操作15分鐘后自動關機

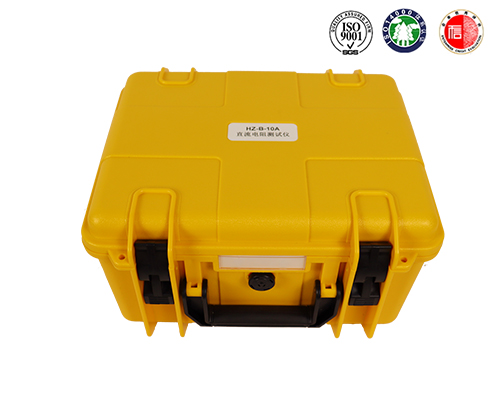

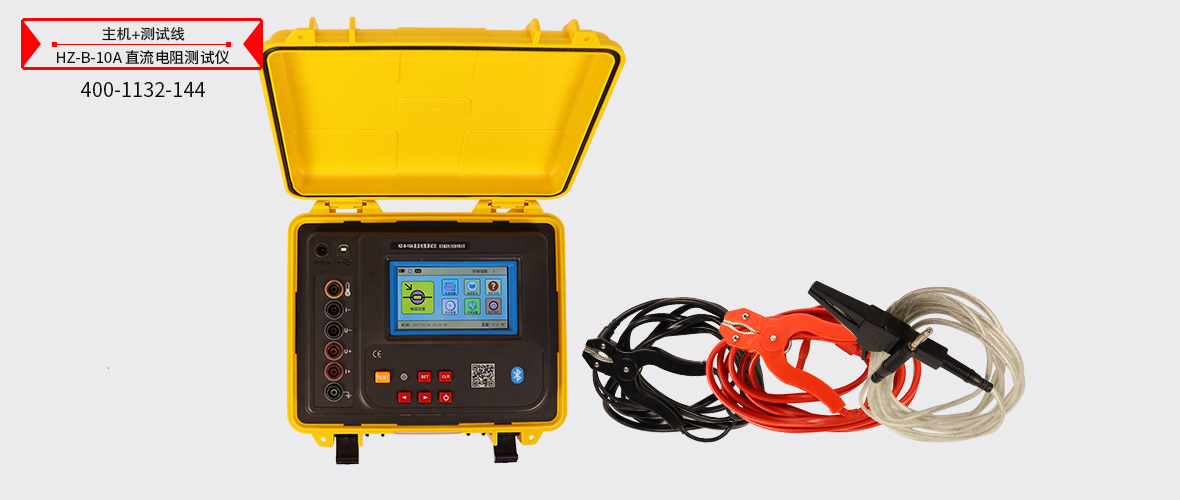

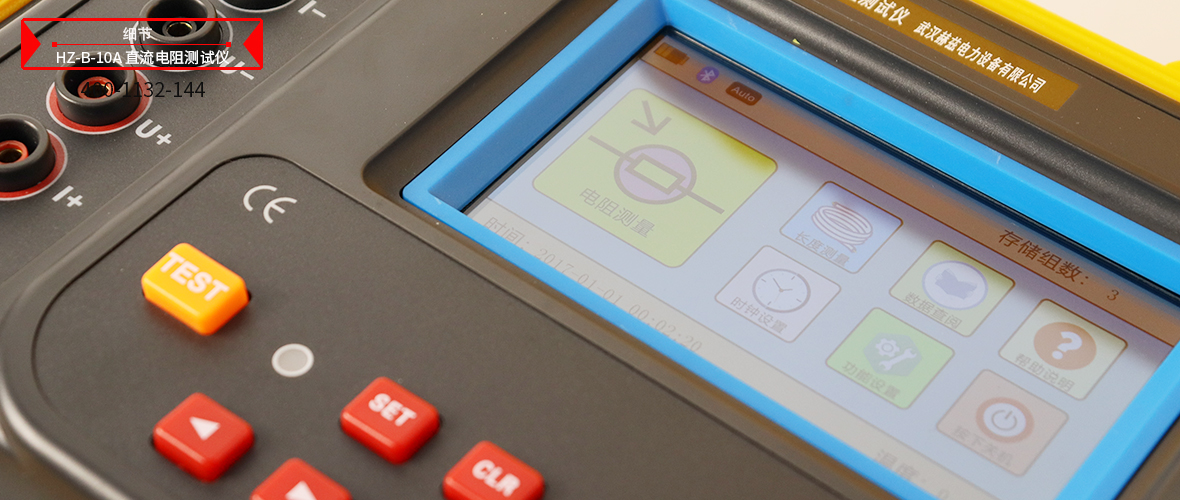

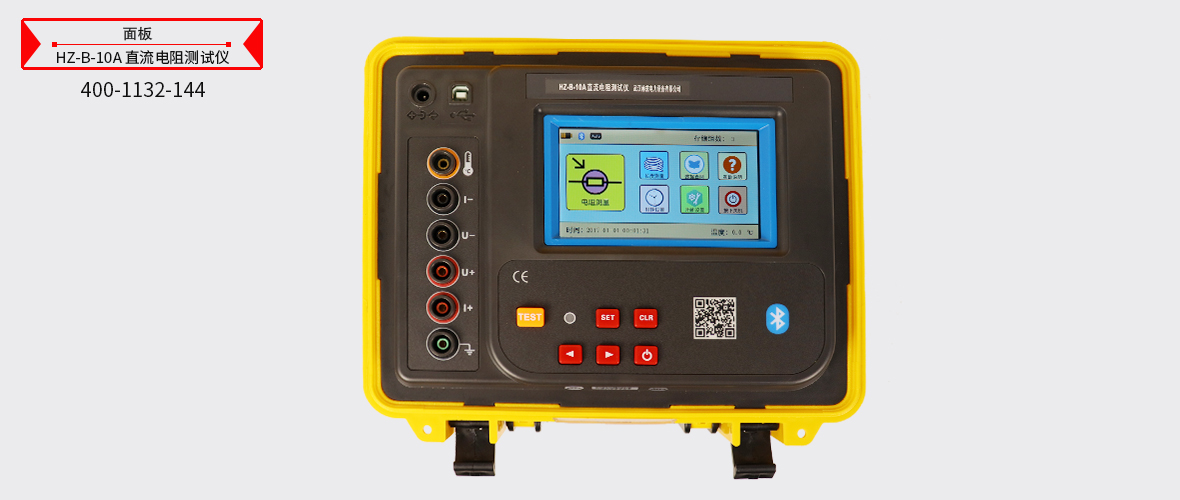

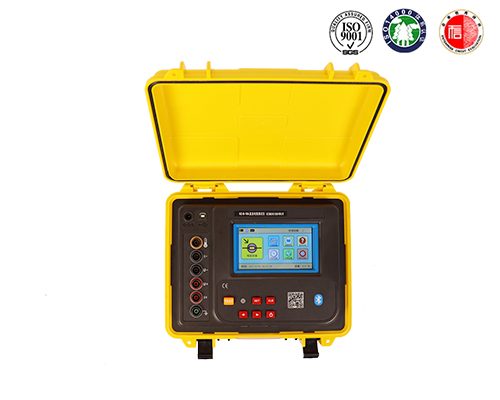

直流電阻測試儀圖片 ----Picture display
直流電阻測試儀附件配件 --------Accessories
本產品HZ-B-10A直流電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
