HZXY-Y 壓力釋放校驗閥校驗裝置簡介 ----Product introduction
壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的安全。
檢測壓力釋放閥的引用標準是機械部JB7065-2015《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗裝置主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力。
檢測壓力釋放閥的引用標準是機械部JB7065-2015《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗裝置主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力。
HZXY-Y 壓力釋放校驗閥校驗裝置參數 ----Technical parameter
1）工作環境溫度： -10～+40℃
2）主機工作電源： AC220±10%V、50±1 Hz
3）空壓機工作電源：AC220±10%V、50±1Hz
4）主機功率： 400W
5）空壓機功率 5500 W
6）壓力檢測范圍 0～400 kPa
7）壓力顯示分辨率： 0.1 kPa
8）密封試驗壓力：10～150 kPa
9）密封試驗時間：5～180 min
10）進氣速率：25～40 kPa/s
11）測量口徑: Φ25-Φ130 mm
12）整機精度等級：0.5級
13）儲氣罐強度：0.8 Mpa
14）試驗介質：壓力釋放閥試驗介質為空氣
15）存儲容量：可無限存儲多組校驗數據
16）軟件同步顯示開啟、關閉壓力時間曲線
17）操作方式：微機測控
18）顯示方式：19吋真彩液晶顯示
19）主機尺寸：1400×700×1550 mm
20）主機重量：≤150kg
21）設備類型：帶輪臺式設備、非便攜式裝置
22）外形尺寸：長度≤1400 mm，寬度≤700mm，方便進出電梯及試驗室。
2）主機工作電源： AC220±10%V、50±1 Hz
3）空壓機工作電源：AC220±10%V、50±1Hz
4）主機功率： 400W
5）空壓機功率 5500 W
6）壓力檢測范圍 0～400 kPa
7）壓力顯示分辨率： 0.1 kPa
8）密封試驗壓力：10～150 kPa
9）密封試驗時間：5～180 min
10）進氣速率：25～40 kPa/s
11）測量口徑: Φ25-Φ130 mm
12）整機精度等級：0.5級
13）儲氣罐強度：0.8 Mpa
14）試驗介質：壓力釋放閥試驗介質為空氣
15）存儲容量：可無限存儲多組校驗數據
16）軟件同步顯示開啟、關閉壓力時間曲線
17）操作方式：微機測控
18）顯示方式：19吋真彩液晶顯示
19）主機尺寸：1400×700×1550 mm
20）主機重量：≤150kg
21）設備類型：帶輪臺式設備、非便攜式裝置
22）外形尺寸：長度≤1400 mm，寬度≤700mm，方便進出電梯及試驗室。
HZXY-Y 壓力釋放校驗閥校驗裝置功能 ----Product features
1．壓力采集方式：動態自動實時采集
2．裝夾方式：電動壓緊。
3．修正功能： 設備具有獨立量傳和修正接口，可供第三方不拆卸現場整機校驗。
4．特殊壓力釋放閥校驗功能：可以滿足特殊類型及口徑壓力釋放閥的校驗。
5．動作特性校驗方式：通過壓力實時采集反映真實開啟和關閉壓力，實現無電接點測試。
6．密封性測試：壓力、密封時間參數自主設置，密封測試自動完成。
7．自動化程度：一次裝卡，自動完成時效開啟壓力值（有專用的時效開啟壓力窗口）、開啟壓力值、關閉壓力值、密封性能、信號接點檢測。
8．安全性能：安全保護措施完備，具有超壓保護、延時保護、過壓禁開啟保護。
9．超壓保護功能：具有超壓保護功能，避免壓力過高導致設備損壞。
10．延時保護功能：具有延時保護功能，避免校驗過程中對操作人員造成人身傷害。
11．過壓禁開啟保護功能：具有過壓禁開啟保護功能，避免因誤操作造成人身傷害。
12．校驗范圍 ：適用于國產及進口各種型號壓力釋放閥的校驗。
2．裝夾方式：電動壓緊。
3．修正功能： 設備具有獨立量傳和修正接口，可供第三方不拆卸現場整機校驗。
4．特殊壓力釋放閥校驗功能：可以滿足特殊類型及口徑壓力釋放閥的校驗。
5．動作特性校驗方式：通過壓力實時采集反映真實開啟和關閉壓力，實現無電接點測試。
6．密封性測試：壓力、密封時間參數自主設置，密封測試自動完成。
7．自動化程度：一次裝卡，自動完成時效開啟壓力值（有專用的時效開啟壓力窗口）、開啟壓力值、關閉壓力值、密封性能、信號接點檢測。
8．安全性能：安全保護措施完備，具有超壓保護、延時保護、過壓禁開啟保護。
9．超壓保護功能：具有超壓保護功能，避免壓力過高導致設備損壞。
10．延時保護功能：具有延時保護功能，避免校驗過程中對操作人員造成人身傷害。
11．過壓禁開啟保護功能：具有過壓禁開啟保護功能，避免因誤操作造成人身傷害。
12．校驗范圍 ：適用于國產及進口各種型號壓力釋放閥的校驗。

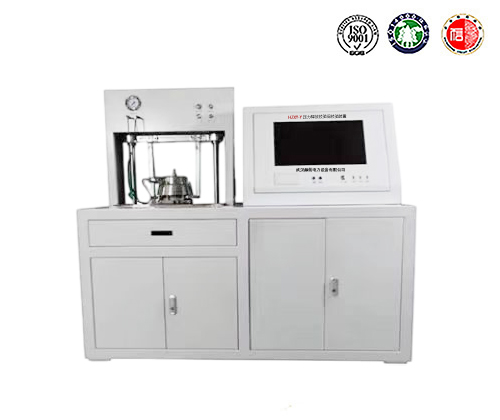

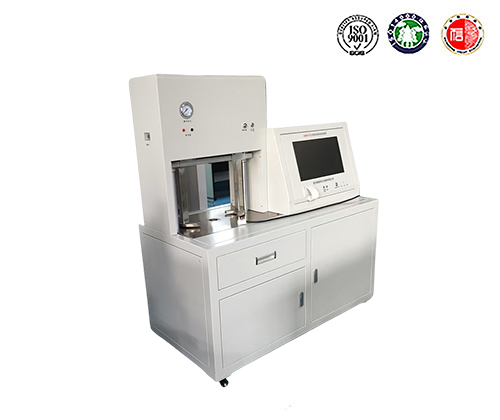

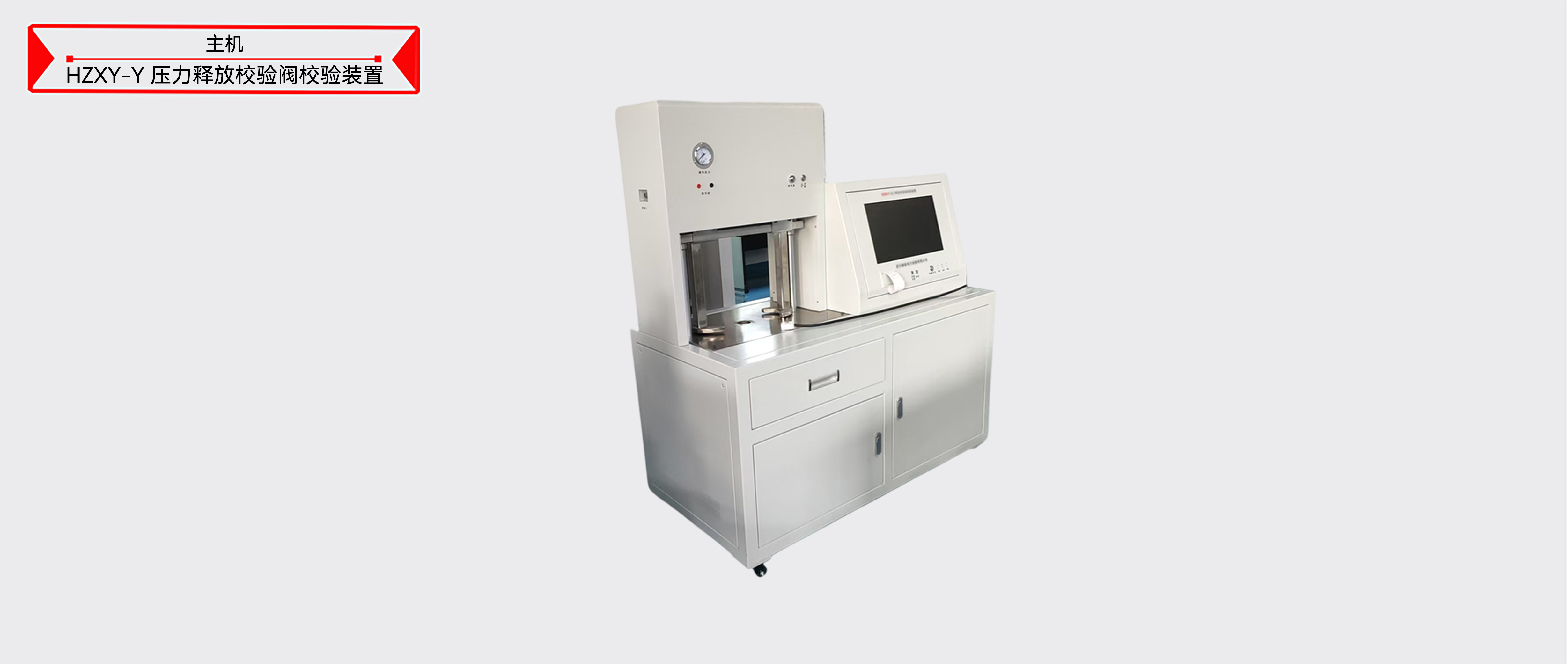

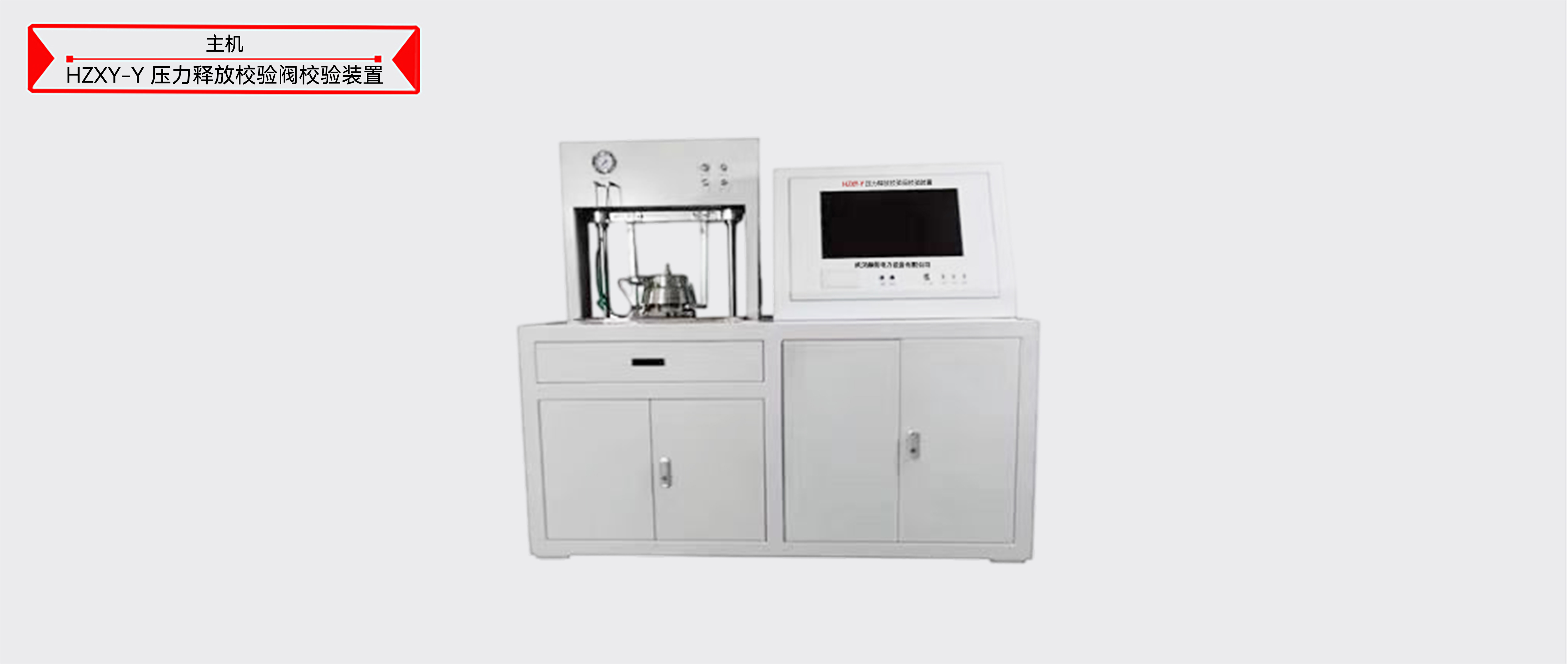

HZXY-Y 壓力釋放校驗閥校驗裝置圖片 ----Picture display
HZXY-Y 壓力釋放校驗閥校驗裝置附件配件 --------Accessories
本產品HZXY-YHZXY-Y 壓力釋放校驗閥校驗裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片HZXY-Y 壓力釋放校驗閥校驗裝置附件...
