三相繼電保護測試儀簡介 ----Product introduction
武漢赫茲電力是繼電保護測試儀生產廠家，本次新推出的HZJB-330T手提三相繼電保護測試儀滿足現場所有試驗要求。此手提三相繼電保護測試儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
三相繼電保護測試儀參數 ----Technical parameter
1、流電流源（3*30A）
|
單相電流輸出（有效值） |
0--30A/相，精度：0.2% ±5mA |
|
三相并聯輸出(有效值) |
0--90A/三相同相位并聯輸出 |
|
相電流長時間允許工作值(有效值) |
10A |
|
每相最大輸出功率 |
300VA |
|
三相并聯電流最大輸出功率 |
800VA |
|
三并電流最大輸出允許工作時間 |
10s |
|
頻率范圍 |
0--1000Hz，精度0.01Hz |
|
諧波次數 |
2--20次 |
|
相位 |
0--360°，精度0.1° |
2、直流電流源
|
直流電流輸出 |
0--±10A/相，精度：0.2% ±5mA |
3、交流電壓源
|
單相電壓輸出（有效值） |
0--125V/相，精度：0.2% ±5mV |
|
線電壓輸出（有效值） |
0--250V |
|
相電壓/線電壓輸出功率 |
75VA/100VA |
|
頻率范圍 |
0--1000Hz，精度：0.001Hz |
|
諧波次數 |
2--20次 |
|
相位 |
0--360°，精度：0.1° |
4、直流電壓源
|
單相電壓輸出幅值 |
0--±150V，精度：0.2% ±5mV |
|
線電壓輸出幅值 |
0--±300V |
|
相電壓/線電壓輸出功率 |
90VA/180VA |
5、開關量端子
|
開關量輸入端子 |
8對 |
|
空接點 |
1--20mA，24V 裝置內部有源輸出 |
|
電位翻轉 |
無源接點：低阻短接信號 有源接點：0-250V DC |
|
開關量輸出端子 |
4對，空接點，遮斷容量：110V/2A，220V/1A |
6、其他
|
時間范圍 |
1ms--9999s，測量精度：1ms |
|
手提系列單機體積重量 |
體積 338 x 168 x 305mm3，約12Kg |
|
電源 |
AC220V±10%，50Hz，10A |
7、交流電流工作時間
|
10A≥工作電流 |
工作時間＞60分鐘 |
|
20A≥工作電流≥10A |
工作時間＞70S |
|
30A≥工作電流≥20A |
工作時間＞15S |
|
工作電流≥30A |
工作時間＞5S |
三相繼電保護測試儀功能 ----Product features
1、滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2、各種技術指標完全達到電力部頒發的 DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、經典的 Windows XP 操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和 10.4 寸分辨率為 800×600 的 LED 真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4、本機 Windows XP 系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5、配備有超薄型多功能快接按鍵和光電鼠標，可以象操作普通 PC 機一樣通過鍵盤或鼠標完成各種操作。
6、主控板采用 DSP+FPGA 結構，16 位 DAC 輸出，對基波可產生每周 2000 點的高密度正弦波， 大大改善了波形的質量，提高了測試儀的精度。
7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8、采用 USB 接口直接和 PC 機通訊，無須任何轉接線，方便使用。
9、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10、具備 GPS 同步試驗功能。裝置可內置 GPS 同步卡（選配）通過 RS232 口與 PC 機相連，實現兩臺測試儀異地進行同步對調試驗。
11、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為 110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

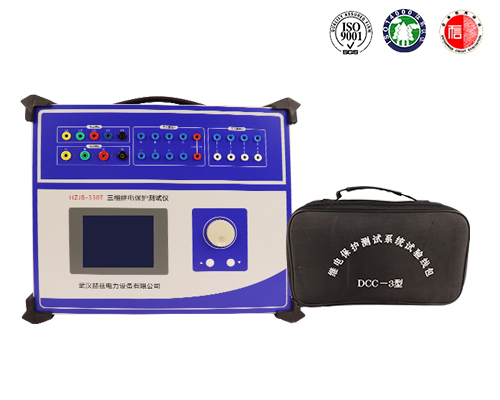

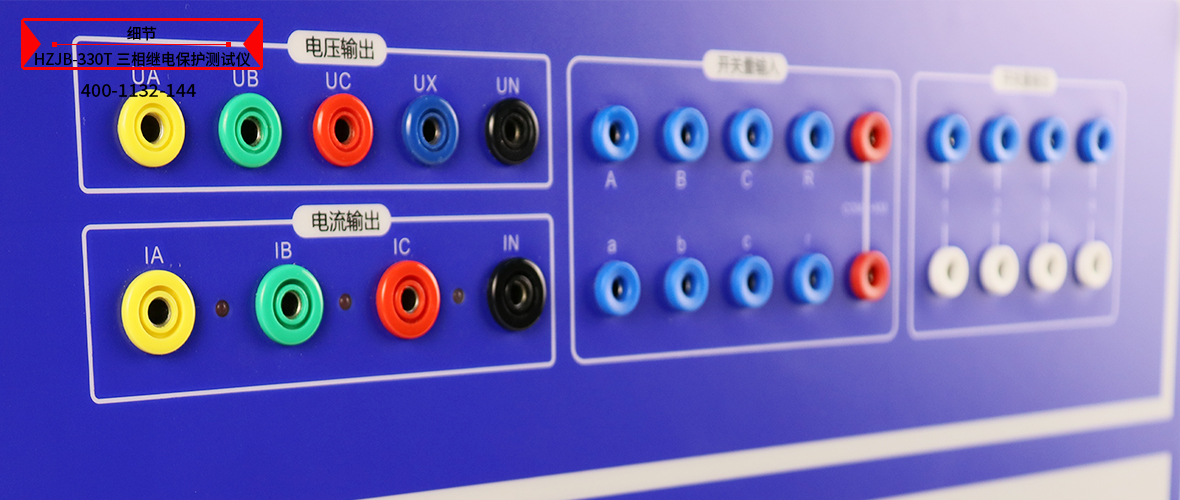

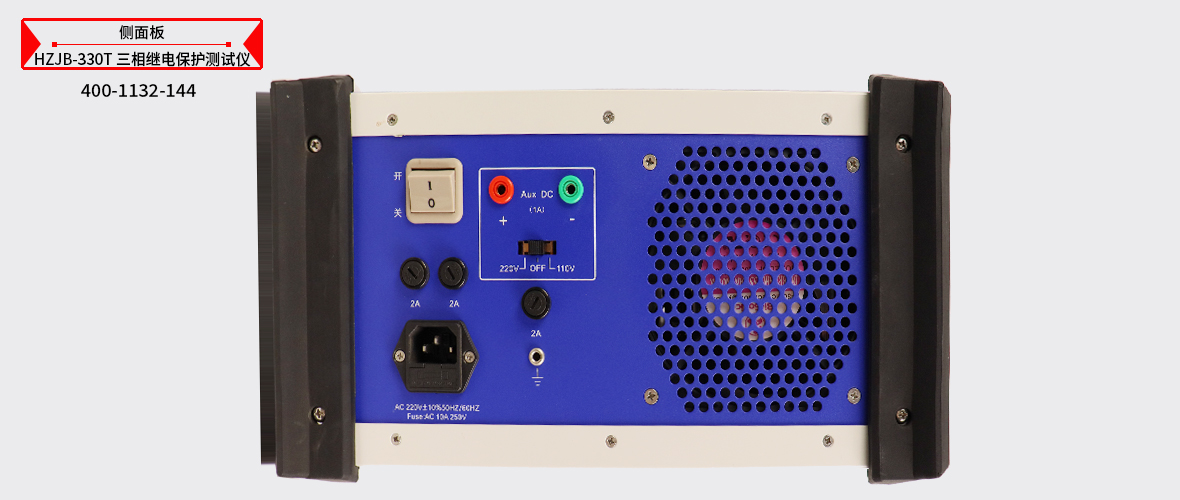

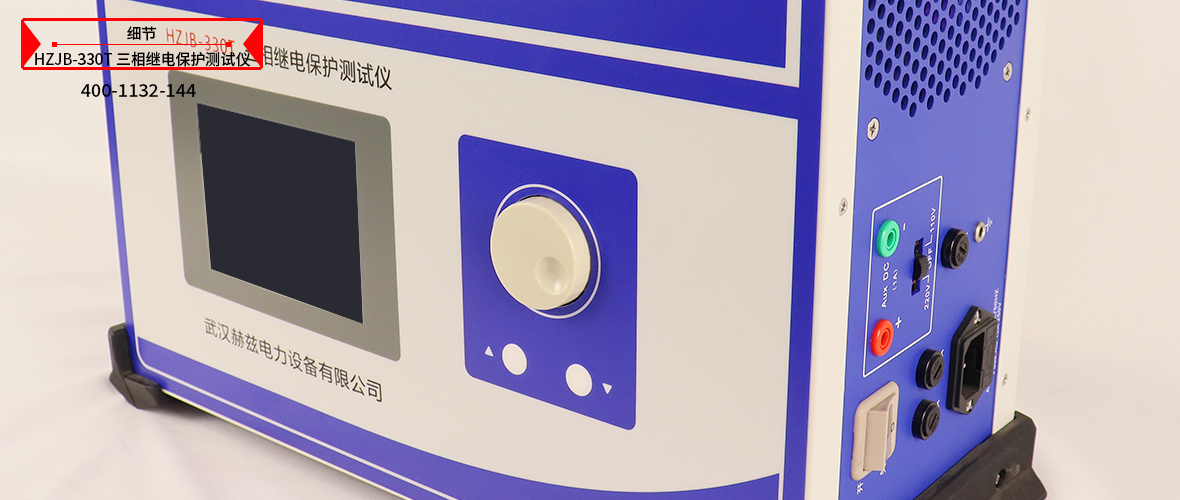

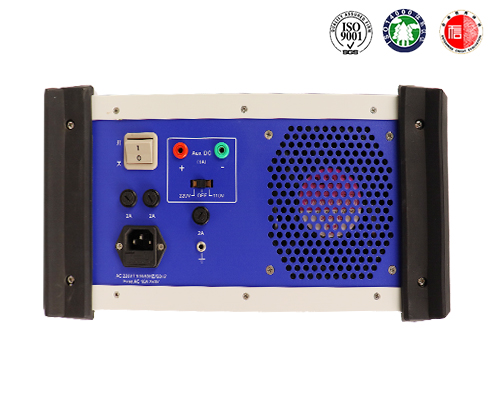

三相繼電保護測試儀圖片 ----Picture display

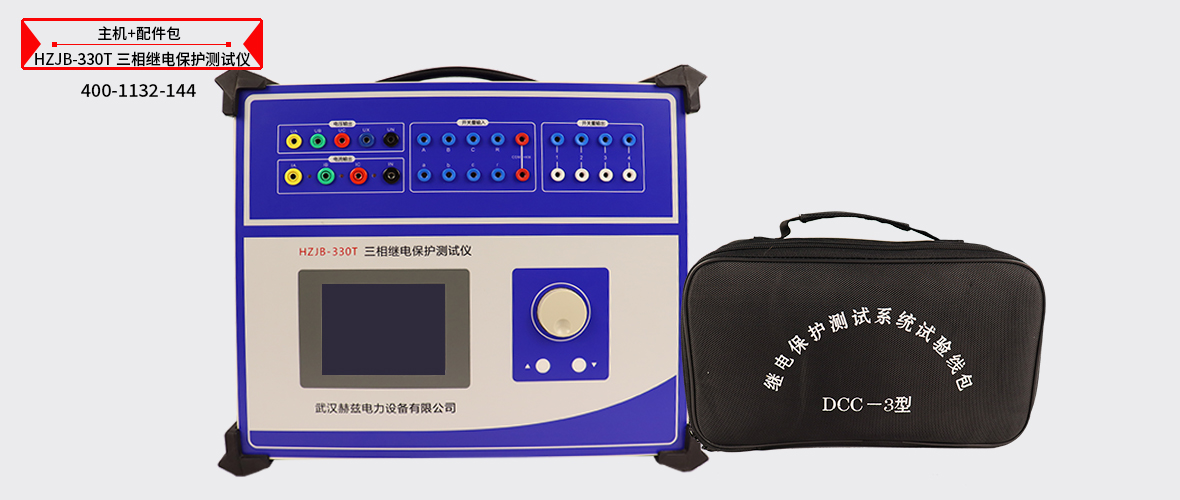

三相繼電保護測試儀附件配件 --------Accessories
本產品HZJB-330T三相繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
測試線
測試線
測試線
測試線
測試線
測試線
測試夾
電源線
