說明武漢赫茲電力設備有限公司承諾所售每一臺「配電自動化終端測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 配電自動化終端測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
配電自動化終端測試儀簡介 ----Product introduction
配電自動化終端測試儀參數 ----Technical parameter
1. 交流電流源
2．直流電流源
3．交流電壓源
4．直流電壓源
5．開關量端子
6．其他
7．交流電流工作時間
8. 小信號輸出
| 單相電流輸出（有效值） | 0--15A/相，精度：0.5% ±5mA |
| 四相并聯輸出(有效值) | 0--60A/三相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 5A |
| 每相最大輸出功率 | 100VA |
| 四相并聯電流最大輸出功率 | 400VA |
| 四相并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0--500Hz，精度0.01Hz |
| 相位 | 0--360°，精度0.1° |
| 直流電流輸出 | 0--±5A/相，精度：0.5% ±5mA |
| 單相電壓輸出（有效值） | 0--264V/相，精度：0.5% ±5mV |
| 線電壓輸出（有效值） | 0--528V |
| 相電壓/線電壓輸出功率 | 20VA/40VA |
| 頻率范圍 | 0--500Hz，精度：0.01Hz |
| 相位 | 0--360°，精度：0.1° |
| 單相電壓輸出幅值 | 0--±350V，精度：0.5% ±5mV |
| 線電壓輸出幅值 | 0--±700V |
| 相電壓/線電壓輸出功率 | 20VA/40VA |
| 開關量輸入端子 | 4對 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號 有源接點：0-250V DC/AC |
| 開關量輸出端子 | 8對，空接點，遮斷容量：DC:0-30V/5A， AC:0-250V/5A |
| 時間范圍 | 1ms--9999s，分辨率：1ms |
| 單機體積重量 | 體積 328*157*250mm3，約9.5Kg |
| 電源供電 | 專用充電器 |
| 工作電流＜5A | 工作時間≤60分鐘 |
| 10A＞工作電流≥5A | 工作時間≤70S |
| 15A＞工作電流≥10A | 工作時間≤5S |
| ECT小信號 | 幅值范圍 0-7V |
| EVT小信號 | 幅值范圍 0-7V |
| 頻率范圍 | 0--500Hz，精度0.01Hz |
| 相位 | 0--360°，精度0.1° |
配電自動化終端測試儀功能 ----Product features
1．滿足現場基本試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對主流各種微機保護進行各種試驗，試驗更加方便和快捷。
2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．觸摸彩色屏操作界面，人機界面友好，操作簡便快捷；高性能的進口ARM主控芯片和7寸分辨率為800×480的觸摸屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．面板配備有7寸分辨率為800×480觸摸屏，高清顯示，方便操作。
5．主控板采用ARM+16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
6．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
7．可連接筆記本電腦運行（選配）。筆記本電腦配有更加豐富功能的上位機軟件，采用網口通訊方式連接，通用性強，通訊穩定。支持WINXP、WIN7、WIN10 系統。
8．配有獨立專用直流輔助電壓源輸出，輸出電壓分別為24V（1A），48V（1A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
9. 具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．觸摸彩色屏操作界面，人機界面友好，操作簡便快捷；高性能的進口ARM主控芯片和7寸分辨率為800×480的觸摸屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．面板配備有7寸分辨率為800×480觸摸屏，高清顯示，方便操作。
5．主控板采用ARM+16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
6．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
7．可連接筆記本電腦運行（選配）。筆記本電腦配有更加豐富功能的上位機軟件，采用網口通訊方式連接，通用性強，通訊穩定。支持WINXP、WIN7、WIN10 系統。
8．配有獨立專用直流輔助電壓源輸出，輸出電壓分別為24V（1A），48V（1A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
9. 具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

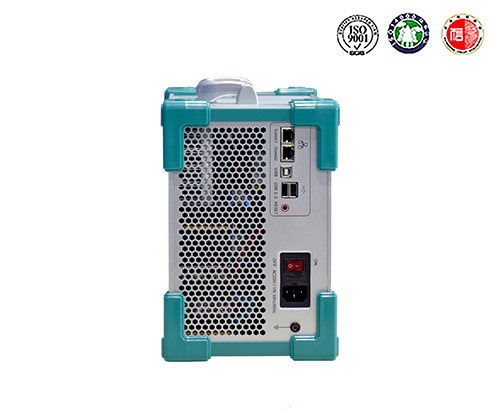

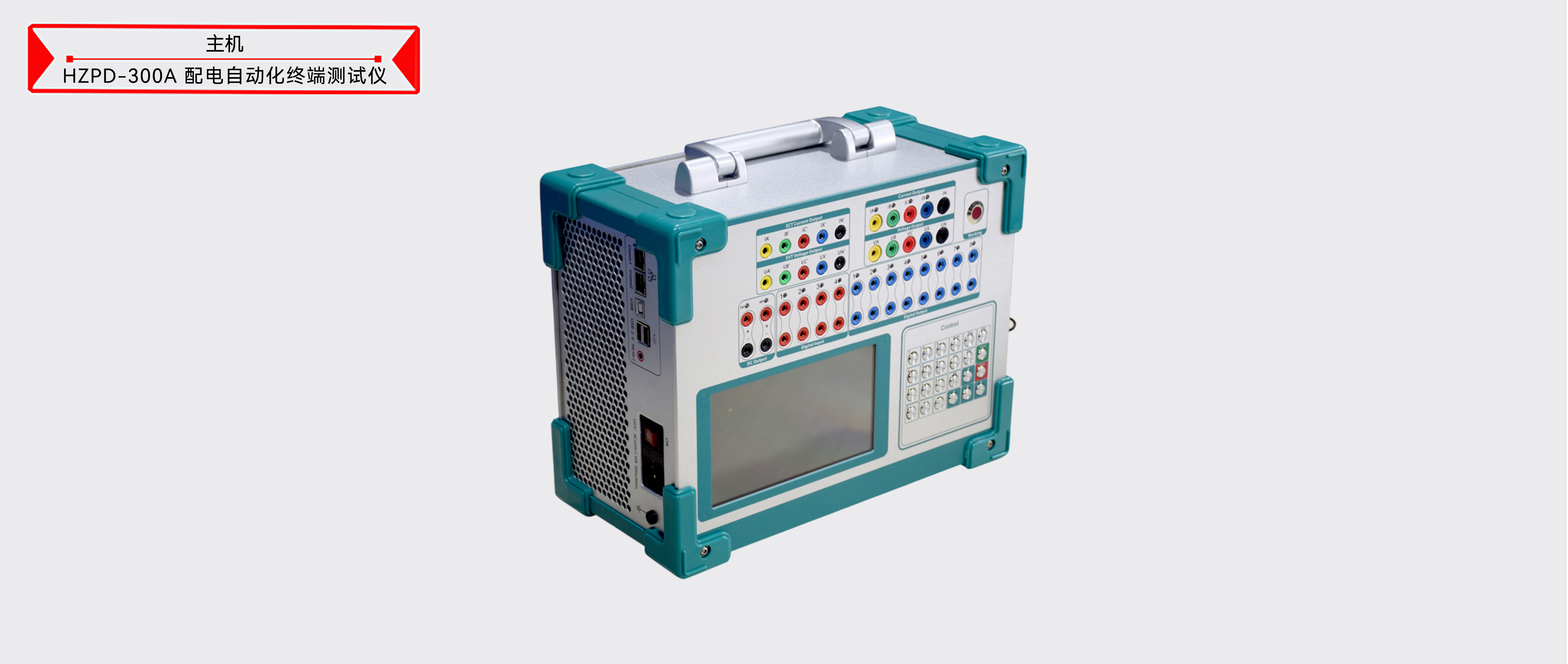

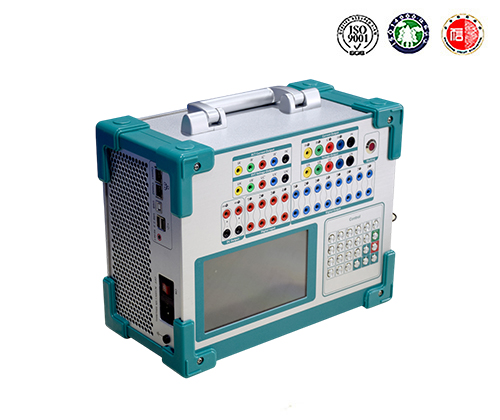

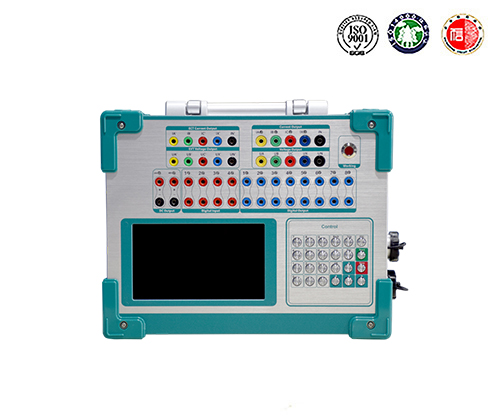

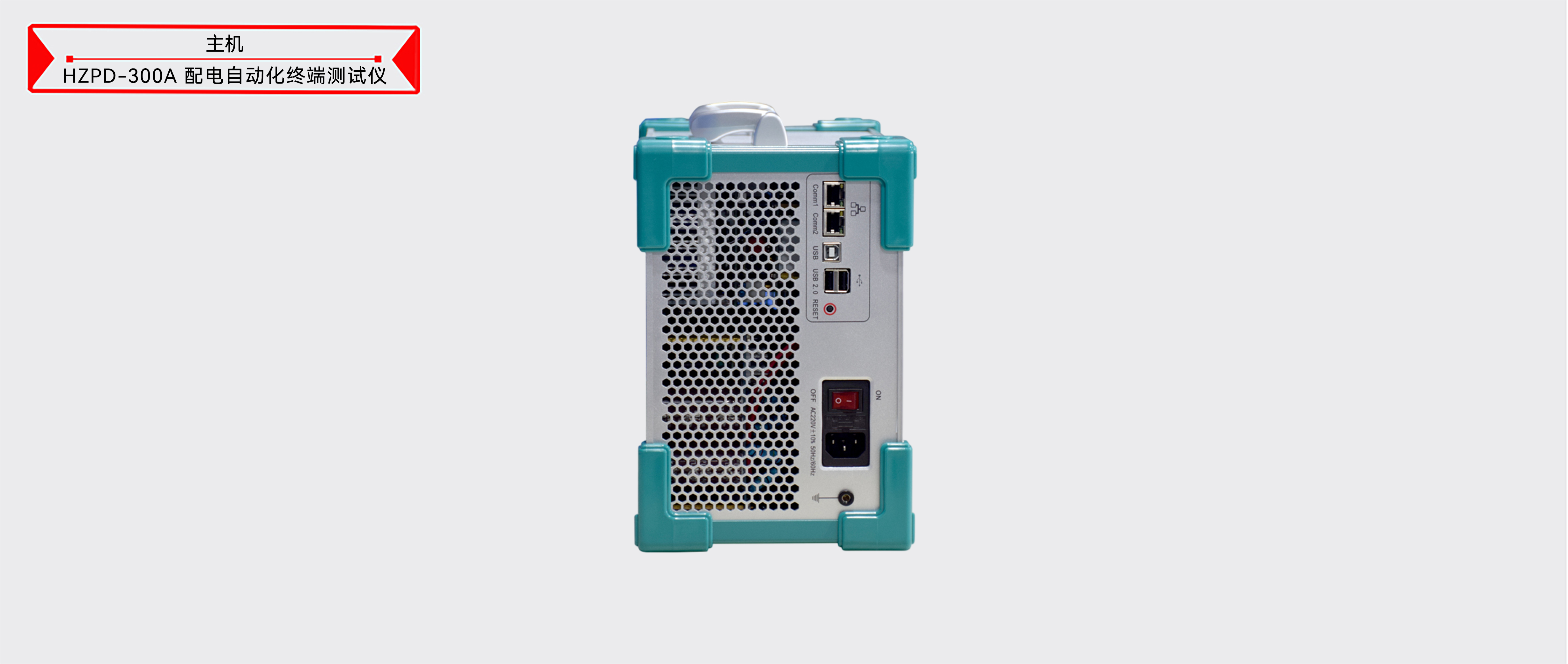

配電自動化終端測試儀圖片 ----Picture display
配電自動化終端測試儀附件配件 --------Accessories
本產品HZPD-300A配電自動化終端測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片配電自動化終端測試儀附件...
