說明武漢赫茲電力設備有限公司承諾所售每一臺「高精度可編程交流測試電源系列」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 高精度可編程交流測試電源系列整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
高精度可編程交流測試電源系列簡介 ----Product introduction
HZDY系列高精度可編程交流測試電源可輸出世界各國電網電壓，并依據相關標準法規模擬各國電網正常及異常狀況，適用于實驗室、產線、認證機構、高校、科研院所等高精密，復雜可編程的應用場合，滿足新能源、家電、軍工、航空等行業IEC標準測試，實現產品的設計開發、認證檢測要求。
該系列產品輸出品質優越，電壓精度高(0.4%)，電壓失真度低(≤0.3%)，具備多種輸出模式，可實現AC，DC，或AC+DC輸出，為逆變器、開關電源等設備提供精密的電源輸入，并測試對含有直流分量的電網適應性。產品能夠輸出6倍峰值電流，實現浪涌測試，并能設置波形啟停角度、電壓及頻率的變化率。
該系列產品能夠?qū)崿F(xiàn)復雜可編程功能，完成 IEC61000-4-11/-4-13/-4-14/-4-28 的法規免疫性測?？删幊梯敵鲎杩构δ芘浜瞎β史治鰞x， 可實現IEC61000-3-2/-3-3 諧波電流限制和閃爍的法規測試，是IEC法規測試的最佳選擇。
該系列產品輸出品質優越，電壓精度高(0.4%)，電壓失真度低(≤0.3%)，具備多種輸出模式，可實現AC，DC，或AC+DC輸出，為逆變器、開關電源等設備提供精密的電源輸入，并測試對含有直流分量的電網適應性。產品能夠輸出6倍峰值電流，實現浪涌測試，并能設置波形啟停角度、電壓及頻率的變化率。
該系列產品能夠?qū)崿F(xiàn)復雜可編程功能，完成 IEC61000-4-11/-4-13/-4-14/-4-28 的法規免疫性測?？删幊梯敵鲎杩构δ芘浜瞎β史治鰞x， 可實現IEC61000-3-2/-3-3 諧波電流限制和閃爍的法規測試，是IEC法規測試的最佳選擇。
高精度可編程交流測試電源系列參數 ----Technical parameter
| 產品名稱 | 高精度可編程交流測試電源 | ||||||
| 產品型號 | HZDY1000P | HZDY1001P | HZDY1002P | HZDY1000 | HZDY1001 | HZDY1002 | |
| 測試功能 | |||||||
| 輸出模式 | AC、DC、AC+DC | ||||||
| 編程功能 | 9組8步漸變、階梯、序列測試 | ||||||
| 波形制式 | 標準波形、諧波合成、脈沖波形、啟停角度設定波形 | 標準波形、脈沖波形、啟停角度設定波形 | |||||
| 交流輸出指標 | |||||||
| 輸出相數 | 單相二線+PE | ||||||
| 額定功率 | 500VA | 1kVA | 2kVA | 500VA | 1kVA | 2kVA | |
| 輸出 電壓 |
低檔 | 0.0～150.0V(L-N) 額定電壓：125V | |||||
| 高檔 | 0.0～300.0V(L-N) 額定電壓：250V | ||||||
| 電壓設置精度 | 精度：≤0.4% 解析度：0.1V | ||||||
| 額定 電流 |
低檔 | 4A | 8A | 16A | 4A | 8A | 16A |
| 高檔 | 2A | 4A | 8A | 2A | 4A | 8A | |
| 峰值電流 | 低檔 | 24A | 48A | 96A | 24A | 48A | 96A |
| 高檔 | 12A | 24A | 48A | 12A | 24A | 48A | |
| 輸出頻率 | 15.0～1000.0Hz | ||||||
| 頻率設置精度 | 精度：≤0.15% 解析度：0.1Hz | ||||||
| 電壓失真度 | ≤0.3%@50Hz/60Hz ≤1.0%@15-1kHz | ||||||
| 可編程輸出阻抗幅值 | 0Ω+200μH～1Ω+1mH | ||||||
| 諧波幅值 | 2-40次 | 無 | |||||
| 間諧波幅值 | 15-2400Hz | 無 | |||||
| 交流測量指標 | |||||||
| 電壓測量精度 | 精度：0.2%FS+0.2%顯示值 解析度：0.1V | ||||||
| 有效值電流測量精度 | 精度：0.3%FS+0.4%顯示值 解析度：0.1A | ||||||
| 峰值電流測量精度 | 精度：0.6%FS+0.4%顯示值 解析度：0.1A | ||||||
| 功率測量精度 | 精度：0.4%FS+0.4%顯示值 解析度：0.1W | ||||||
| 諧波測量幅值 | 2-40次 | 無 | |||||
| 直流輸出指標 | |||||||
| 額定功率 | 250W | 500W | 1kW | 250W | 500W | 1kW | |
| 輸出 電壓 |
低檔 | 0.0～212.0V | |||||
| 高檔 | 0.0～424.0V | ||||||
| 電壓設置精度 | 精度：±1V 解析度：0.1V | ||||||
| 額定 電流 |
低檔 | 2A | 4A | 8A | 2A | 4A | 8A |
| 高檔 | 1A | 2A | 4A | 1A | 2A | 4A | |
| 遠程接口 | |||||||
| 通訊接口 | 標配：RS232 選配：GPIB | ||||||
| 輸入?yún)?shù) | |||||||
| 輸入相數 | 單相兩線+PE | ||||||
| 輸入電壓范圍 | 90～250V | ||||||
| 輸入頻率范圍 | 47～63Hz | ||||||
| 輸入功率因數 | ≥0.97 | ||||||
| 工作環境 | |||||||
| 工作溫度 | 0～40℃ | ||||||
| 存儲溫度 | -40～85℃ | ||||||
| 工作濕度 | 30～90%RH(非凝露) | ||||||
| 體積重量 | |||||||
| 尺寸(W×H×Dmm) | 483×134×610 | ||||||
| 重量(Kg) | 25 | ||||||
| 產品名稱 | 高精度可編程交流測試電源 | |||
| 產品型號 | HZDY3001 | HZDY3003 | HZDY3006 | |
| 測試功能 | ||||
| 輸出模式 | AC | |||
| 編程功能 | 9組8步漸變、階梯、序列測試 | |||
| 波形制式 | 標準波形、脈沖波形、啟停角度設定波形 | |||
| 交流輸出指標 | ||||
| 輸出相數 | 三相四線+PE | |||
| 額定功率 | 1.5kVA | 3kVA | 6kVA | |
| 輸出 電壓 |
低檔 | 0.0～150.0V(L-N) 額定電壓：125V | ||
| 高檔 | 0.0～300.0V(L-N) 額定電壓：250V | |||
| 電壓設置精度 | 精度：≤0.4% 解析度：0.1V | |||
| 額定 電流 |
低檔 | 4A | 8A | 16A |
| 高檔 | 2A | 4A | 8A | |
| 峰值電流 | 低檔 | 24A | 48A | 96A |
| 高檔 | 12A | 24A | 48A | |
| 輸出頻率 | 15.0～1000.0Hz | |||
| 頻率設置精度 | 精度：≤0.15% 解析度：0.1Hz | |||
| 電壓失真度 | ≤0.3%@50Hz/60Hz ≤1.0%@15-1kHz | |||
| 交流測量指標 | ||||
| 電壓測量精度 | 精度：0.2%FS+0.2%顯示值 解析度：0.1V | |||
| 有效值電流測量精度 | 精度：0.3%FS+0.4%顯示值 解析度：0.1A | |||
| 峰值電流測量精度 | 精度：0.6%FS+0.4%顯示值 解析度：0.1A | |||
| 功率測量精度 | 精度：0.4%FS+0.4%顯示值 解析度：0.1W | |||
| 遠程接口 | ||||
| 通訊接口 | 標配：RS232 選配：GPIB | |||
| 輸入?yún)?shù) | ||||
| 輸入相數 | 三相四線+PE | |||
| 輸入電壓范圍 | 90～250V | |||
| 輸入頻率范圍 | 47～63Hz | |||
| 輸入功率因數 | ≥0.97 | |||
| 工作環境 | ||||
| 工作溫度 | 0～40℃ | |||
| 存儲溫度 | -40～85℃ | |||
| 工作濕度 | 30～90%RH(非凝露) | |||
| 體積重量 | ||||
| 尺寸(W×H×Dmm) | 515×650×710 | |||
| 重量(Kg) | 125 | |||
高精度可編程交流測試電源系列功能 ----Product features
(1)具備AD，DC，AC+DC等輸出模式；
(2)可編程測試滿足IEC61000-4-11、IEC61000-4-14、IEC61000-4-28 電壓頻率變化測試要求；
(3)諧波、間諧波模式可在50Hz/60Hz基礎上疊加2-40次諧波分量，也可疊加15-2400Hz的間諧波分量，滿足IEC61000-4-13諧波、次諧波波形合成測試要求(單相常規型、三相輸出型除外)；
(4)可編程輸出阻抗測試滿足IEC61000-3-3測試要求(三相輸出型除外)；
(5)輸出高峰值電流，提供理想的浪涌測試環境；
(6)脈沖輸出功能，實現電壓暫降測試和模擬實際電網中的干擾；
(7)階梯、序列測試功能滿足電壓、頻率復雜變化測試需求；
(8)提供外部模擬信號輸入接口，實現對外部輸入信號的功率放大；
(2)可編程測試滿足IEC61000-4-11、IEC61000-4-14、IEC61000-4-28 電壓頻率變化測試要求；
(3)諧波、間諧波模式可在50Hz/60Hz基礎上疊加2-40次諧波分量，也可疊加15-2400Hz的間諧波分量，滿足IEC61000-4-13諧波、次諧波波形合成測試要求(單相常規型、三相輸出型除外)；
(4)可編程輸出阻抗測試滿足IEC61000-3-3測試要求(三相輸出型除外)；
(5)輸出高峰值電流，提供理想的浪涌測試環境；
(6)脈沖輸出功能，實現電壓暫降測試和模擬實際電網中的干擾；
(7)階梯、序列測試功能滿足電壓、頻率復雜變化測試需求；
(8)提供外部模擬信號輸入接口，實現對外部輸入信號的功率放大；

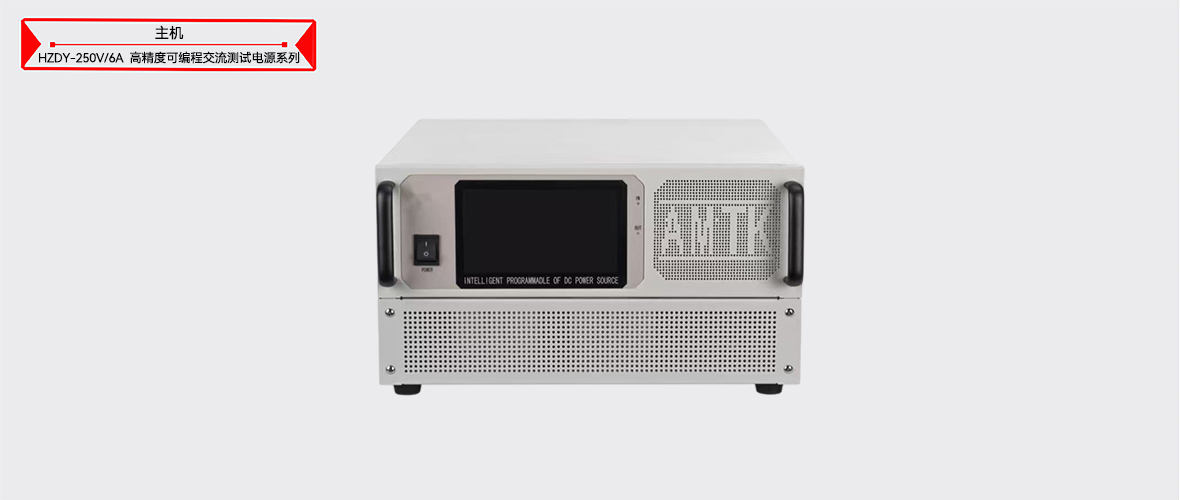

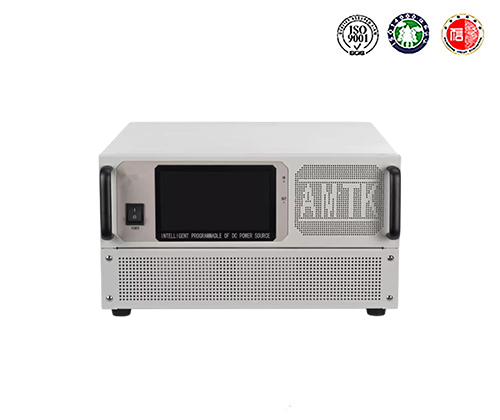

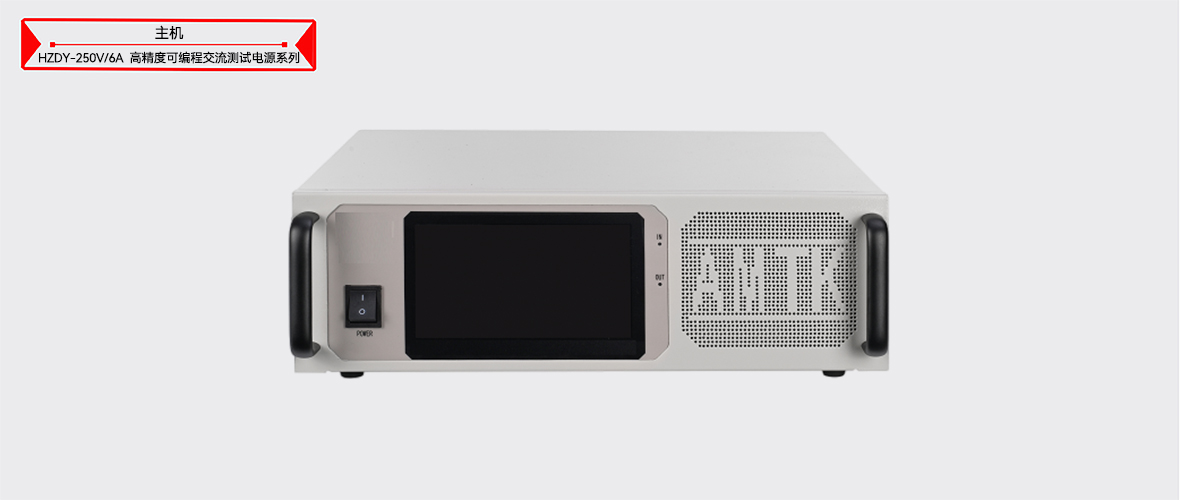

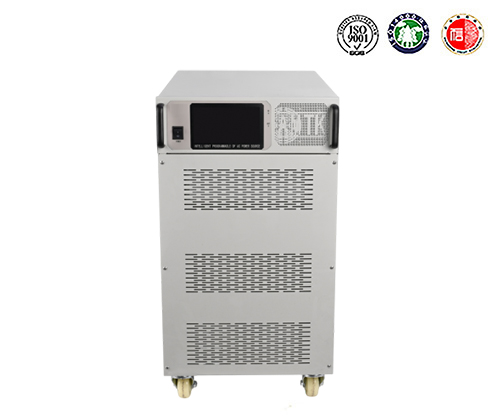

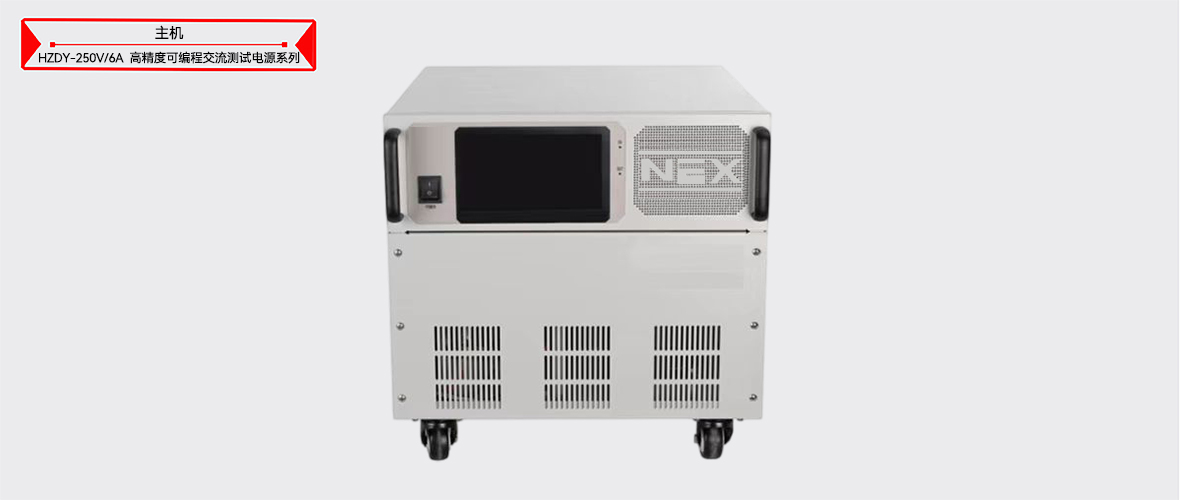

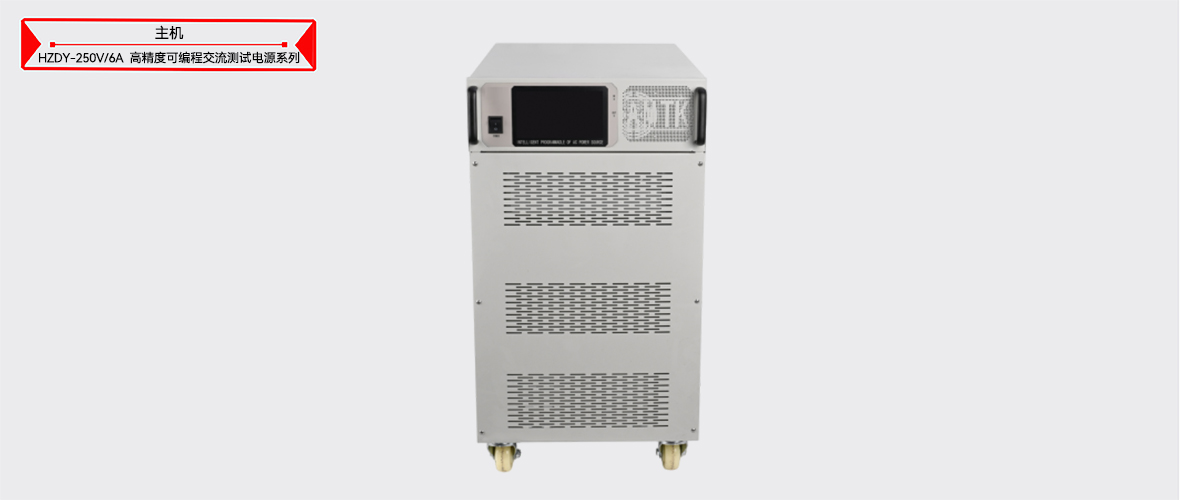

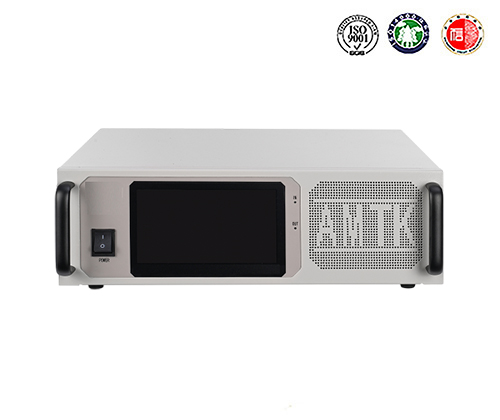

高精度可編程交流測試電源系列圖片 ----Picture display
高精度可編程交流測試電源系列附件配件 --------Accessories
本產品HZDY-250V/6A高精度可編程交流測試電源系列表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片高精度可編程交流測試電源系列附件...
