說明武漢赫茲電力設備有限公司承諾所售每一臺「變壓器短路阻抗測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 變壓器短路阻抗測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
變壓器短路阻抗測試儀簡介 ----Product introduction
短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的唯一判據。
根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。
國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，
其原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3%的短路變化應視為顯著變化）。
變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外最新型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。
本變壓器輸入參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器
根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。
國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”
低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。
變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，
其原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3%的短路變化應視為顯著變化）。
變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外最新型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。
本變壓器輸入參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器
變壓器短路阻抗測試儀參數 ----Technical parameter
1．電壓(量程自動)： 15 ～ 400V ±（讀數×0.2%+3字）±0.04%(量程)
2．電流(量程自動)： 0.10～20A ±（讀數×0.2%+3字） ±0.04%(量程)
3．功率： COSΦ ＞0.15 ±（讀數×0.5% +3字）
4．頻率(工頻)： 45～65(Hz) 測量精度：±0.1%
5．短路阻抗： 0～100% 測量精度：±0.5%
6．重復穩定度： 比差 ＜0.2%， 角差 ＜0.02°
2．電流(量程自動)： 0.10～20A ±（讀數×0.2%+3字） ±0.04%(量程)
3．功率： COSΦ ＞0.15 ±（讀數×0.5% +3字）
4．頻率(工頻)： 45～65(Hz) 測量精度：±0.1%
5．短路阻抗： 0～100% 測量精度：±0.5%
6．重復穩定度： 比差 ＜0.2%， 角差 ＜0.02°
變壓器短路阻抗測試儀功能 ----Product features
1. 三相短路阻抗的測量： 顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）,自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比， 以及與銘牌阻抗的誤差百分比。
2．單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。
3. 零序阻抗的測量： 零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
4．儀器采用AC220V低壓電源，便可自動對變壓器的AB、BC、CA高壓繞組施加電流，同步采集數據，自動計算出阻抗誤差百分數，測試結果非常直觀。
5．一次性接線，不用倒接測試線便可自動完成三相測試。
6．儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
7．具有輸出限流功能，適用于任意阻抗的試品。
8．不用外接調壓器，便可對被測試品進行測量。
9．具有測量電感的功能。
10．永久日歷、時鐘功能，可進行時間校準。
11．儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。
12．儀器備有232接口，可外擴功能。
13．儀器自帶打印機，可打印顯示數據。
14．內置不掉電存儲器，可儲存160組測量數據。
15．儀器備有U盤接口，用于存取測試數據。
2．單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。
3. 零序阻抗的測量： 零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
4．儀器采用AC220V低壓電源，便可自動對變壓器的AB、BC、CA高壓繞組施加電流，同步采集數據，自動計算出阻抗誤差百分數，測試結果非常直觀。
5．一次性接線，不用倒接測試線便可自動完成三相測試。
6．儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
7．具有輸出限流功能，適用于任意阻抗的試品。
8．不用外接調壓器，便可對被測試品進行測量。
9．具有測量電感的功能。
10．永久日歷、時鐘功能，可進行時間校準。
11．儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。
12．儀器備有232接口，可外擴功能。
13．儀器自帶打印機，可打印顯示數據。
14．內置不掉電存儲器，可儲存160組測量數據。
15．儀器備有U盤接口，用于存取測試數據。

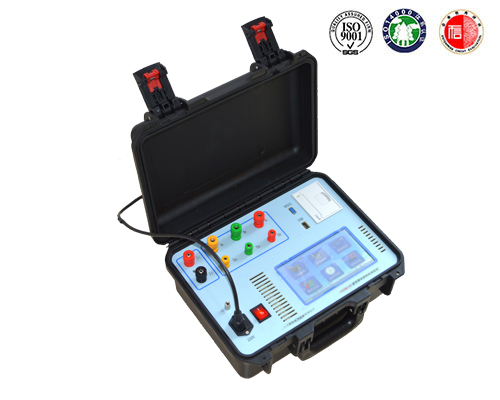

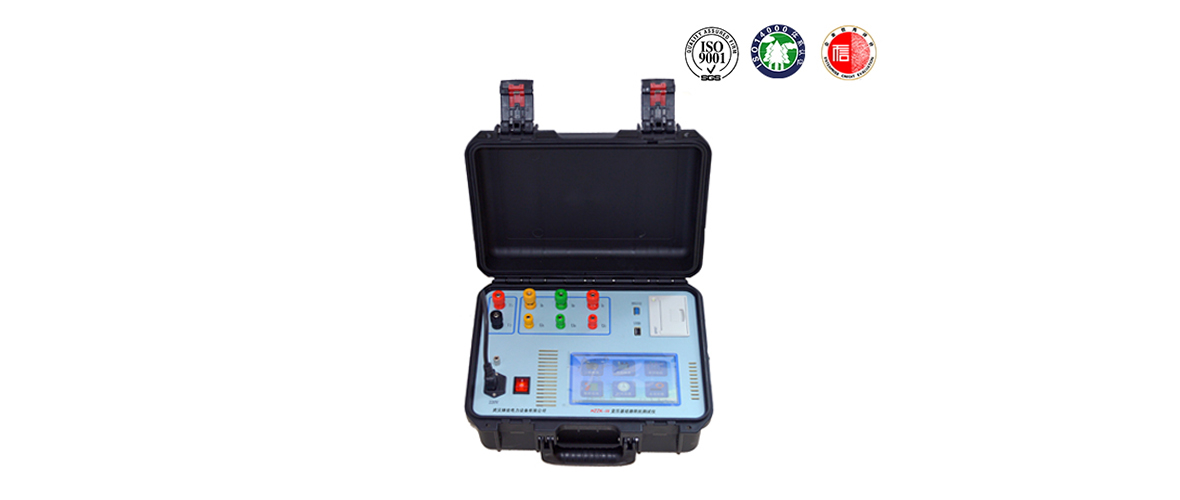

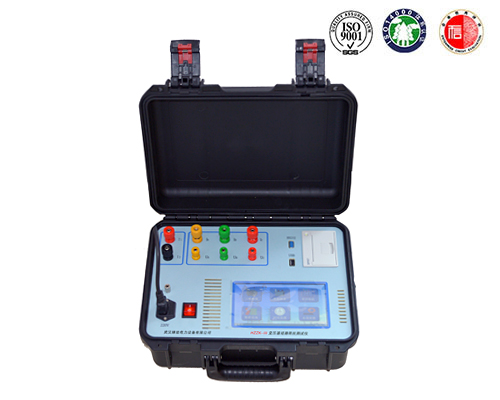

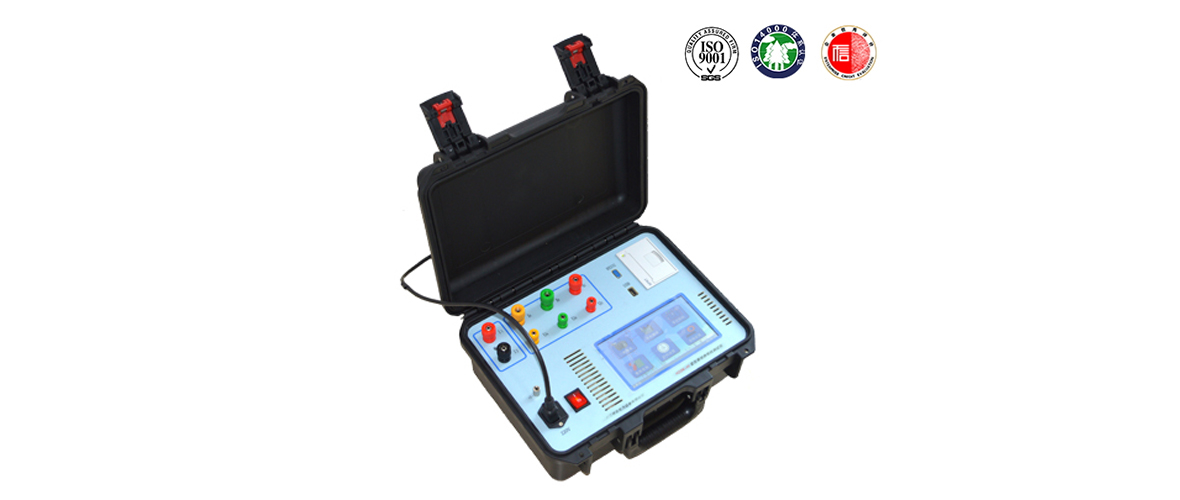

變壓器短路阻抗測試儀圖片 ----Picture display

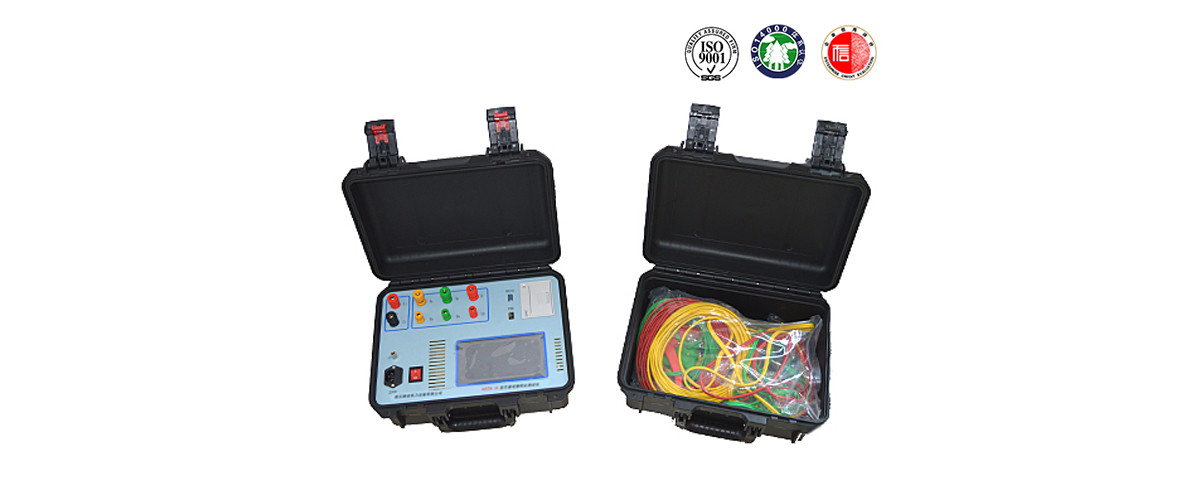

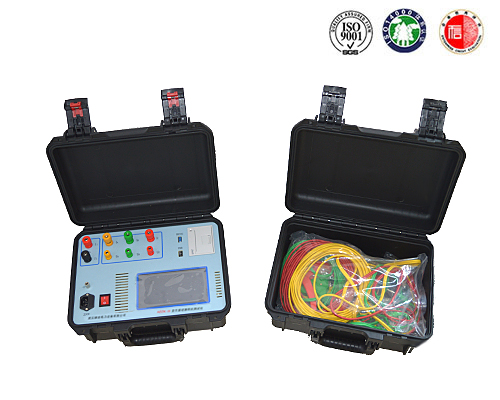

變壓器短路阻抗測試儀附件配件 --------Accessories
本產品HZZK-III變壓器短路阻抗測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片變壓器短路阻抗測試儀附件...
