說明武漢赫茲電力設備有限公司承諾所售每一臺「六相繼電保護測試儀」均為全新正品,
嚴苛的對每臺出廠設備進行質檢,保證精度和性能,在品質上, 六相繼電保護測試儀整機均享受質保(另約定的除外),
開具13%增值稅專用發票,享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,請放心購買!...
六相繼電保護測試儀簡介 ----Product introduction
可對各種繼電器(如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等)及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
六相繼電保護測試儀參數 ----Technical parameter
交流電流輸出:6路,每路30A/450VA六相并聯180A
交流電壓輸出:6路,每路120V/80VA線電壓240V
輸出精度:0.2%(主量程范圍內)
直流電流輸出:3路,每路±10A/200VA
直流電壓輸出:3路,每路±160V/70VA
輸出精度:0.5%(主量程范圍內)
相位:0~360°
相位精度:0.2°
輸出頻率:0~1000Hz
頻率精度:0.001Hz
疊加諧波:0~20次
開入量:8路
開出量:4對
獨立直流:DC110/220V,額定電流1.5A
尺寸:396mm*354mm*178mm
重量:17kg
交流電壓輸出:6路,每路120V/80VA線電壓240V
輸出精度:0.2%(主量程范圍內)
直流電流輸出:3路,每路±10A/200VA
直流電壓輸出:3路,每路±160V/70VA
輸出精度:0.5%(主量程范圍內)
相位:0~360°
相位精度:0.2°
輸出頻率:0~1000Hz
頻率精度:0.001Hz
疊加諧波:0~20次
開入量:8路
開出量:4對
獨立直流:DC110/220V,額定電流1.5A
尺寸:396mm*354mm*178mm
重量:17kg
六相繼電保護測試儀功能 ----Product features
1、電壓電流輸出靈活組合輸出達6相電壓6相電流,可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型,以及12相型輸出模式,既可兼容傳統的各種試驗方式。
2、單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器,內置全中文Windows平臺操作軟件。開機即可使用,操作方便快捷。
3、雙操作方式除了單機操作外,裝置還可以外接筆記本電腦或臺式機進行操作,兩種方式功能完全一致,真正完整的雙操作模式。
4、新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能卓越。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良。
5、高性能主機輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而 裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便。
6、軟件功能強大可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。6相電流可方便進行三相差動保護測試。
7、具有獨立專用直流電源輸出設有一路110V及220V專用可調直流電源輸出。
8、接點豐富具有10個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式,可智能自動識別。
完善的自我保護功能散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。
2、單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器,內置全中文Windows平臺操作軟件。開機即可使用,操作方便快捷。
3、雙操作方式除了單機操作外,裝置還可以外接筆記本電腦或臺式機進行操作,兩種方式功能完全一致,真正完整的雙操作模式。
4、新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放,而非開關型功放,性能卓越。不會對試驗現場產生高、中頻干擾,而且保證了從大電流到微小電流全程都波形平滑精度優良。
5、高性能主機輸出部分采用DSP控制,運算速度快,實時數字信號處理能力強,傳輸頻帶寬,控制高分辨率D/A轉換。輸出波形精度高,失真小線性好。采用了大量先進技術和精密元器件材料,并進行了專業化的結構設計,因而 裝置體積小、重量輕、功能全、攜帶方便,開機即可工作,流動試驗非常方便。
6、軟件功能強大可完成各種自動化程度高的大型復雜校驗工作,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。6相電流可方便進行三相差動保護測試。
7、具有獨立專用直流電源輸出設有一路110V及220V專用可調直流電源輸出。
8、接點豐富具有10個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式,可智能自動識別。
完善的自我保護功能散熱結構設計合理,硬件保護措施可靠完善,具有電源軟啟動功能,軟件對故障進行自診斷以及輸出閉鎖等功能。

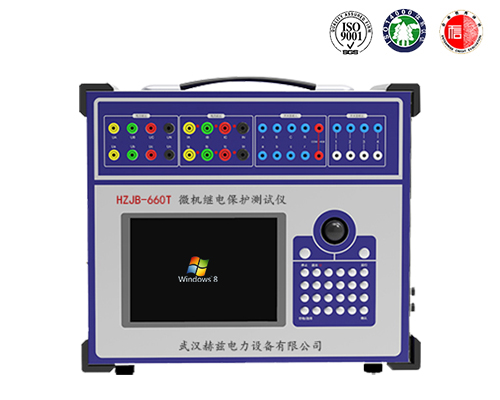

六相繼電保護測試儀圖片 ----Picture display

六相繼電保護測試儀附件配件 --------Accessories
本產品HZJB-660T六相繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片六相繼電保護測試儀附件...
