全自動抗干擾介質損耗測試儀簡介 ----Product introduction
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。HZJS-EA介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
全自動抗干擾介質損耗測試儀參數 ----Technical parameter
準確度：Cx:±（讀數×1%+1pF）
tgδ:±（讀數×1%+0.00040）
抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：最高0.001pF，4位有效數字
tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA～5A
內施高壓：設定電壓范圍：0.5～10kV(可定制12kV)
最大輸出電流：200mA
升降壓方式：電壓隨意設置。比如5123V。
試驗頻率：40-70Hz單頻隨意設置。比如48.7Hz
50±0.1Hz到50±10Hz自動雙變頻隨意設置。
60±0.1Hz到60±10Hz自動雙變頻隨意設置。
頻率精度：±0.01Hz
外施高壓：正接線時最大試驗電流5A，工頻或變頻40-70Hz
反接線時最大試驗電流10kV/5A，工頻或變頻40-70Hz
CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A（EA型，F(xiàn)A型）
CVT變比測量：（FA型）
變比測量精度：±讀數×1%變比測量范圍：10～99999
相位測量精度：±0.1°相位測量范圍：0～359.9°
測量時間：約40s，與測量方式有關
輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口：標準RS232接口
打印機：煒煌A7熱敏微型打印機
環境溫度：-10℃～50℃
相對濕度：<90%
外形尺寸：460×360×350mm
儀器重量：28kg
tgδ:±（讀數×1%+0.00040）
抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：最高0.001pF，4位有效數字
tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA～5A
內施高壓：設定電壓范圍：0.5～10kV(可定制12kV)
最大輸出電流：200mA
升降壓方式：電壓隨意設置。比如5123V。
試驗頻率：40-70Hz單頻隨意設置。比如48.7Hz
50±0.1Hz到50±10Hz自動雙變頻隨意設置。
60±0.1Hz到60±10Hz自動雙變頻隨意設置。
頻率精度：±0.01Hz
外施高壓：正接線時最大試驗電流5A，工頻或變頻40-70Hz
反接線時最大試驗電流10kV/5A，工頻或變頻40-70Hz
CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A（EA型，F(xiàn)A型）
CVT變比測量：（FA型）
變比測量精度：±讀數×1%變比測量范圍：10～99999
相位測量精度：±0.1°相位測量范圍：0～359.9°
測量時間：約40s，與測量方式有關
輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口：標準RS232接口
打印機：煒煌A7熱敏微型打印機
環境溫度：-10℃～50℃
相對濕度：<90%
外形尺寸：460×360×350mm
儀器重量：28kg
全自動抗干擾介質損耗測試儀功能 ----Product features
1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。
4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。
5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。
6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
7、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
9、具有反接線低壓屏蔽功能，在220kV CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
10、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。
11、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備安全。（EA型，F(xiàn)A型，HA型）
12、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值
12、具有CVT變比測量功能?？蓽y量CVT變比、極性和相位誤差。（FA型，HA型）
13、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。（HA型）
14、自帶熱敏打印機可打印輸出，帶日歷時鐘,方便用戶出測試報告,帶有U盤輸出。
15、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上,實現測量、數據處理和報表輸出。
16、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
17、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。
4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。
5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。
6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
7、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
9、具有反接線低壓屏蔽功能，在220kV CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
10、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。
11、具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備安全。（EA型，F(xiàn)A型，HA型）
12、測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值
12、具有CVT變比測量功能?？蓽y量CVT變比、極性和相位誤差。（FA型，HA型）
13、具有四通道同時測量功能，方便測試變壓器三相和中性點套管。（HA型）
14、自帶熱敏打印機可打印輸出，帶日歷時鐘,方便用戶出測試報告,帶有U盤輸出。
15、帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上,實現測量、數據處理和報表輸出。
16、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
17、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。

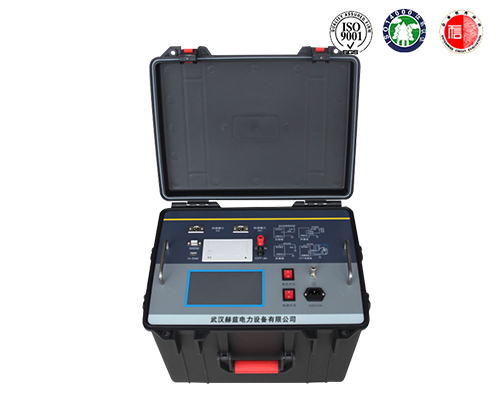

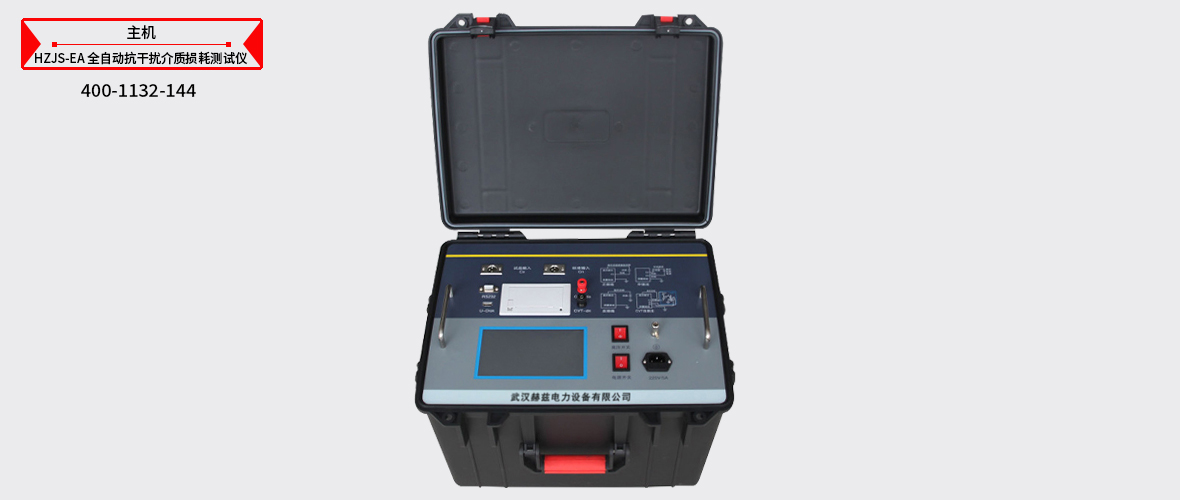

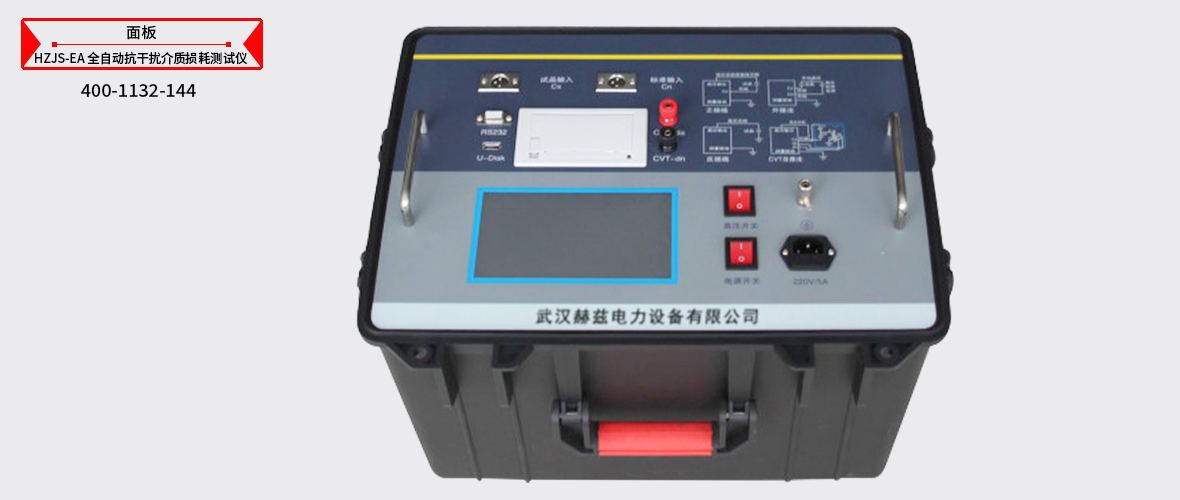

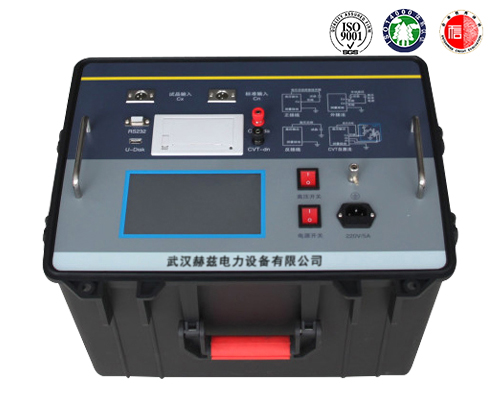

全自動抗干擾介質損耗測試儀圖片 ----Picture display
全自動抗干擾介質損耗測試儀附件配件 --------Accessories
本產品HZJS-EA全自動抗干擾介質損耗測試儀表詳細清單請以說明書或代銷合同為準
