100A回路電阻測試儀_回路電阻測試儀的操作方法

發布時間：2023-07-13 08:51:40人氣：

　　回路電阻測試儀是根據電力執行標準采用高頻開關電源技術和數字電路技術相結合設計而成，100A回路電阻測試儀適用于開關控制設備回路電阻的測量?；芈冯娮铚y試儀其測試電流采用國家標準推薦的直流100A，可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

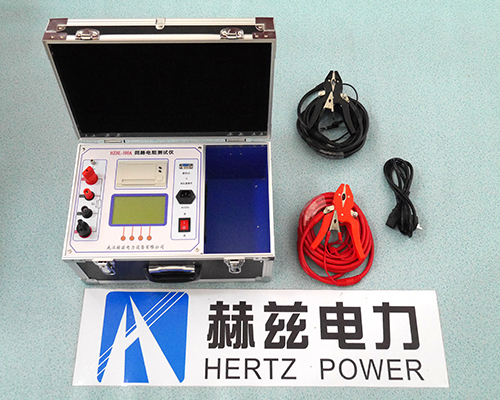

　　HZHL-100A回路電阻測試儀

　　回路電阻測試儀使用方法

　　1.回路電阻測試儀按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

　　2.回路電阻測試儀接通AC220V電源(注意：電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示“000”(可在未數允許一位數跳動)。

　　3.回路電阻測試儀按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示“1”表示所測回路超量程)。

　　4.回路電阻測試儀測試完畢，將電流輸出調節旋鈕(按逆時針)調至最小，復位測量開關，再切斷電源開關。

　　5.回路電阻測試儀如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

　　回路電阻測試儀使用注意事項

　　1、打開回路電阻測試儀電源開關之前，應先將測試按鈕彈起(非測試狀態下)、電流調節鈕按逆時針調至“零位”。

　　2、回路電阻測試儀器應放置于干燥、通風，無腐蝕性氣體的室內。

　　3、回路電阻測試儀測試完后一定要等電源全部放完后再拆除測試線等裝置

　　回路電阻測試儀的特征

　　1、回路電阻測試儀的大電流：回路電阻測試儀采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果

　　2、回路電阻測試儀的抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好

　　3、本回路電阻測試儀使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響

　　4、回路電阻測試儀攜帶方便：體積小、重量輕
