電纜綜合探測儀_電纜管線探測儀工作原理
發布時間：2023-07-13 08:59:50人氣：
電纜綜合探測儀_電纜管線探測儀工作原理
武漢赫茲電力是電纜綜合探測儀生產廠家，生產的電纜管線探測儀是以電磁感應原理為基礎、以跨步電壓理論為依據，結合數字濾波、無線接收、軟件控制而設計的高科技產品。

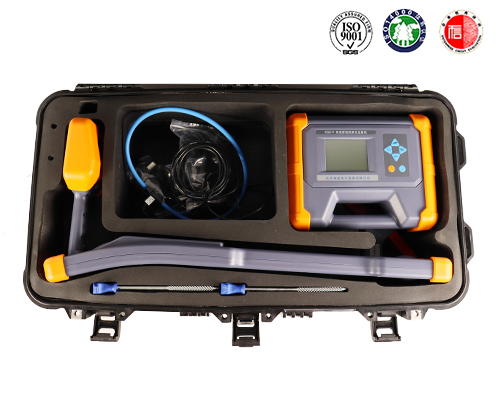

電纜管線探測儀
電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當電纜管線探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場;其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。這個由電變磁再由磁變電的過程，就是本儀器的基本原理。
跨步電壓：首先，要保證線路中的電能有流向大地的點(漏電點)，在此點周圍就會形成電場，它以漏電點為中心以電勢的形式，均勻遞減向外擴散，同一圓周電勢相等。其次，要有能檢測電勢差的電路，測出等電勢圓周，圓心即為漏電點(電纜故障點)。這就是本電纜管線探測儀器跨步電壓定點的理論根據。
