　　電纜發生故障在所難免，那么該如何快速精準的找出故障所在位置呢?

　　赫茲電力所生產的電纜故障測試儀秉承一貫的高科技、高精度、高質量的宗旨，將電纜故障測試儀電纜測試水平拉到一個新境界，電纜故障測試儀快速精準的定位電纜故障所在位置，下面是赫茲電力為大家分享的電纜故障定位方法及注意事項。

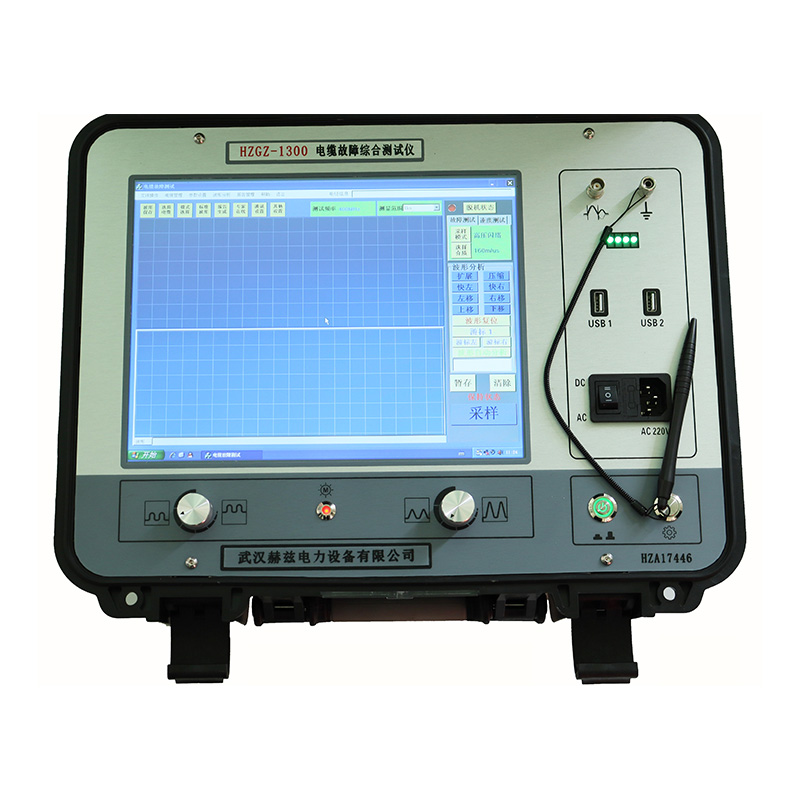

　　電纜故障測試儀

　　在無法看到故障的任何地方都需要電纜故障位置。這是一個多步驟過程，必須盡可能安全，快速地執行，以防止客戶無電。

　　步驟1-電纜隔離和安全程序：電纜故障幾乎總是永久性故障。這意味著所討論的電纜將處于電纜一端或兩端的保護裝置將跳閘的狀態，使電纜保持隔離但未接地(接地)。

　　第一項任務是讓現場的授權人員通過隔離然后接地(接地)一端或兩端來使電纜安全。只有在執行了適當的程序后，才允許任何測試人員接近電纜并準備測試。

　　步驟2-電纜識別：如果存在多根電纜，電纜識別測試將識別正確的電纜。在切斷電纜之前清楚識別是安全維護工作的內在要素。這里的任何錯誤都可能是致命的，并可能導致連接客戶的中斷時間更長。

　　步驟3-電纜跟蹤：當首次鋪設地下電纜時，它很少沿直線運行，而是在深度和方向上蜿蜒。完成電纜跟蹤以確定電纜的路線是否遵循預期路徑。

　　步驟4-故障識別：第一個主要程序是確定故障發生的階段以及是否具有低電阻或高電阻。該測試確定了診斷故障所需的正確技術和設備。通常，如果發現故障低于100歐姆，則可以使用來自TDR(時域反射計)的低電壓脈沖(例如：40V)。如果故障是更高的電阻(>100歐姆)，則可能看不到低壓脈沖。對于這些類型的故障，將需要脈沖發生器(沖擊放電)或橋。

　　步驟5-故障預定位：需要一種可靠而精確的預定位方法來快速有效地定位電纜故障。良好的預定位可以確定故障位置在電纜長度的幾個百分點內，并將精確定位時間減少到幾分鐘。

　　請記住：

　　a)如果是低電阻故障，預定位可能是定位所需的唯一方法。

　　b)對于高阻故障，應使用SWG(浪涌波發生器)上的ARM(電弧反射)或ICE(脈沖電流)技術?；蛘撸哂蠬V DC測試器(橋接器)的衰減方法可用于預定位。

　　步驟6-精確定位：上述測試方法將使操作員在故障的5%距離內。在此階段必須采用聲學精確定位技術，以便將誤差范圍縮小到0.1%。在大多數情況下，沖擊放電發生器用于與聲學方法結合的精確定位。放電產生巨大的噪音，使用聲學精確定位裝置精確定位。該裝置評估聲音信號(聲速)與沖擊放電的電磁(幾乎是光速)脈沖之間的時間差。當指示最短時間差時，顯示確切的故障位置。

　　步驟7-重新激活電纜：完成所有測試和維修后，安全/測試文檔將被取消，電纜將交還給相應的操作員，以便他們可以恢復并重新激活新修復的負載電纜。
