高性能帶電電纜識別儀簡介 ----Product introduction
HZ-680電纜識別儀是一套高性能帶電電纜識別儀，由信號發射機和接收機組成，用于多條電纜中準確識別目標電纜，同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。識別準確率高，使用方便。
高性能帶電電纜識別儀參數 ----Technical parameter
技術指標
一、發射機：
1.輸出方式：直連輸出、卡鉗耦合。
2.輸出頻率：640H（復合頻率)、1280Hz(復合頻率)。
3.輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。
4.直連輸出電壓：最高150Vpp。
5.過載和短路保護。
6.人機界面：320×240點陣液晶顯示器。
7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
二、接收機：
1.輸入方式：柔性卡鉗。
2.接收頻率：
主動探測頻率：640Hz、1280Hz。
工頻被動探測頻率：50Hz/60Hz(用戶可配置)。
3.電纜識別：柔性卡鉗智能識別。
4.工頻測量：量程AC 1-1000A，精度±3%。
5.人機界面：800x480液晶顯示器；液晶尺寸121x76mm。
三、其他：
1.體積：發射機280×220×90mm，接收機220×125×55mm。
2.質量：發射機2.3kg，接收機0.9kg。
3.發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。
4.接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。
5.使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
四、設備配置
| 序號 | 名稱 | 數量 |
| 1 | 發射機直連輸出線纜 | 1 |
| 2 | 接地釬 | 2 |
| 3 | 接地延長線 | 1 |
| 4 | 充電器 | 2 |
| 5 | 發射機附件輸出線纜 | 1 |
| 6 | 發射卡鉗 | 1 |
| 7 | 接收柔性卡鉗 | 1 |
高性能帶電電纜識別儀功能 ----Product features
1、適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。
2、柔性卡鉗接收、使用靈活方便。
3、50Hz/60Hz電纜負載電流測量功能。
4、多種信號輸出方式：直連輸出、卡鉗耦合。
5、發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
6、唯一性識別：明確給出識別結果。
7、內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
8、機殼堅固、質輕便攜。
9、全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

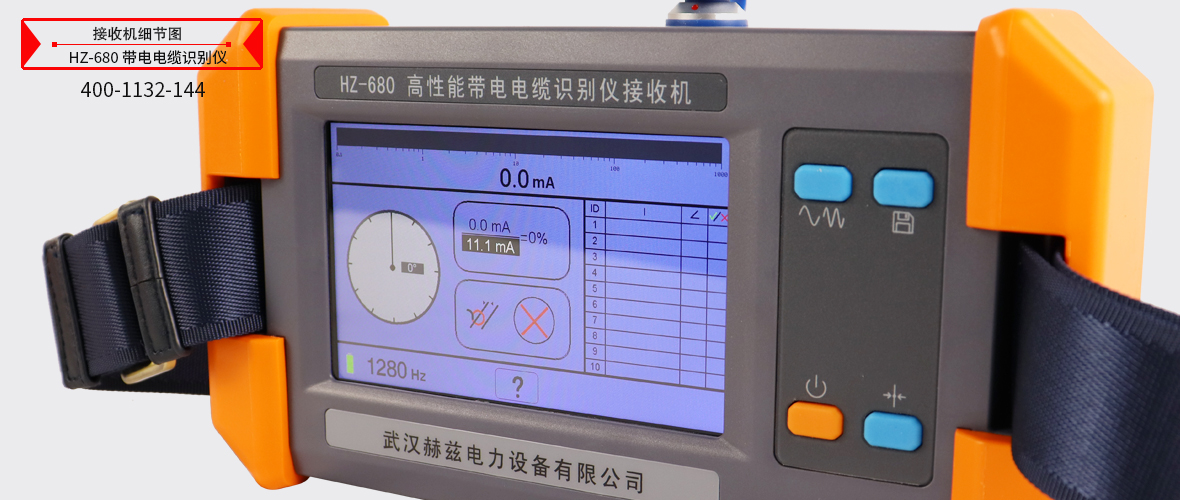

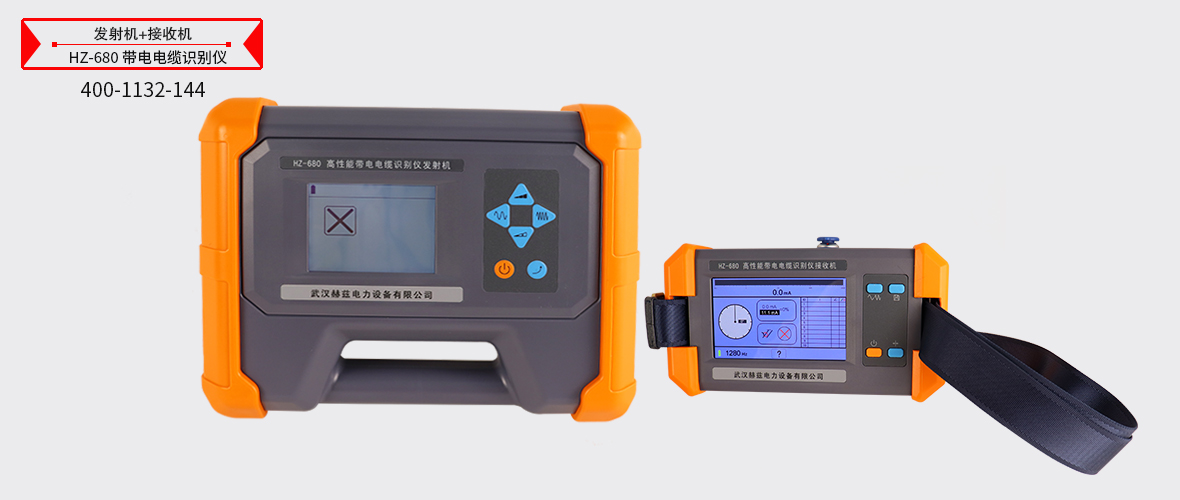

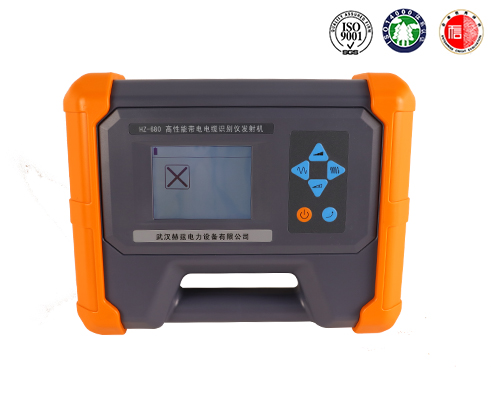

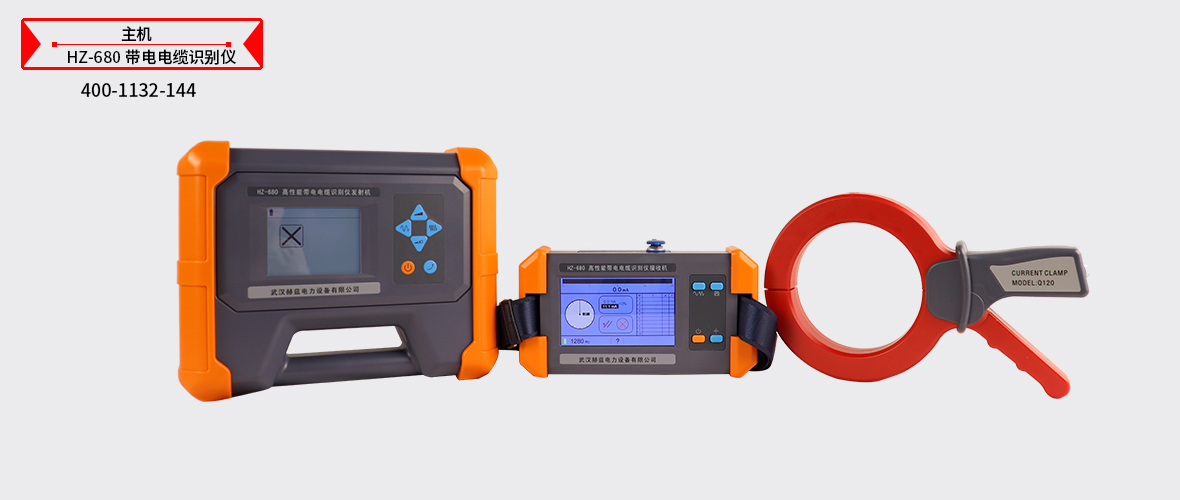

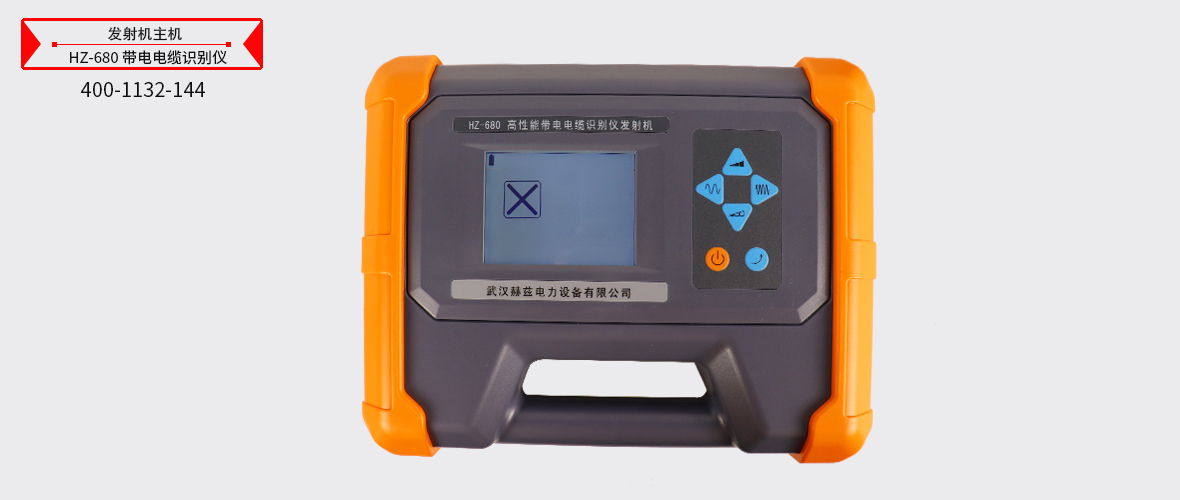

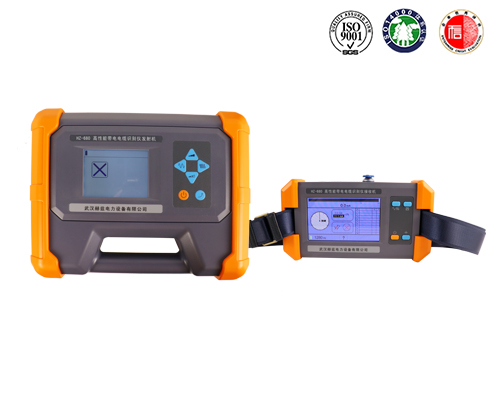

高性能帶電電纜識別儀圖片 ----Picture display
高性能帶電電纜識別儀附件配件 --------Accessories
本產品HZ-680高性能帶電電纜識別儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
