大型地網接地電阻測試儀簡介 ----Product introduction
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制HZDW-F大地網接地阻抗測試儀和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
HZDW-F大地網接地阻抗測試儀是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。
大型地網接地電阻測試儀參數 ----Technical parameter
1、主機技術參數
1.1、阻抗測量范圍：0～5000Ω分辨率：0.001mΩ測量誤差：±（讀數×2％+0.005Ω）
1.2、測試電流波形：正弦波
1.3、測試電流頻率：45、50、55、60、65Hz單頻45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
1.4、輸出電流：1、2、3、4、5A最大輸出電壓：450V
1.5、測量線要求：電流線銅芯截面積≥1.5mm2電壓線銅芯截面積≥1.0mm2
1.6、供電電源：AC180～270V，50/60Hz
1.7、外形尺寸：355×335×340mm儀器重量：18kg
2、選頻表技術參數
選頻表只能配合大地網接地電阻儀，用于地表電位梯度、跨步電壓和接觸電位差的抗干擾測量。
測量時，大地網接地電阻儀向接地裝置輸出一個恒定的變頻電流，選頻表針對該頻率進行檢測，從而濾除工頻干擾。具有電壓測量功能，用于地表電位梯度測量。內置人體模擬電阻，用于跨步電壓和接觸電壓測量。配有可充電電池.
2.1、主要功能特點
2.1.1、按照《DL/T475-2006接地裝置特性參數測量導則》的要求，為了減小地網工頻電流干擾的影響，用工頻電流測量時，測試電流應達到50A以上，這樣的大電流電源和電纜十分笨重，給試驗造成很大的不變。而變頻測量的優點是，利用變頻技術對工頻干擾的抑制能力，使用較小的試驗電流便可以達到或超過工頻大電流的抗干擾效果。因此導則規定，用變頻方式測試電流可以減小到3A。使用選頻電壓表和我們生產的大地網接地電阻儀就可以滿足導則規定的全部試驗要求。儀器十分輕便，能大大減輕現場測量的工作強度。
2.1.2、實現抗干擾測量的關鍵是要抑制干擾信號。選頻電壓表采用的高精度自適應數字陷波技術，能夠自動跟蹤并抑制干擾頻率。該算法的理論抑制能力接近百萬分之一。與一些進口選頻電壓表幾百分之一的抑制能力相比，選頻電壓表基本可以忽略干擾的存在。
2.2、主要技術指標
2.2.1、測量范圍：0~600V準確度：±
讀數×1%+0.1mV
最大分辨率：0.001mV
2.2.2、輸入阻抗：>500kΩ人體模擬電阻:1500Ω±5%
2.2.3、測量頻率：與大地網接地電阻儀對應干擾抑制比：≥80dB
2.2.4、電池工作時間：約8小時充電時間：約3小時
充電電源：220V±10%，50Hz/60Hz 2.2.5、重量：0.5kg
大型地網接地電阻測試儀功能 ----Product features
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量電流樁，電壓樁的接地電阻，地網的接地電阻，導通電阻,土壤電阻率。外配專用選頻表測量跨步電壓、轉移電位和接觸電壓，抗干擾能力更強，精度更高。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。

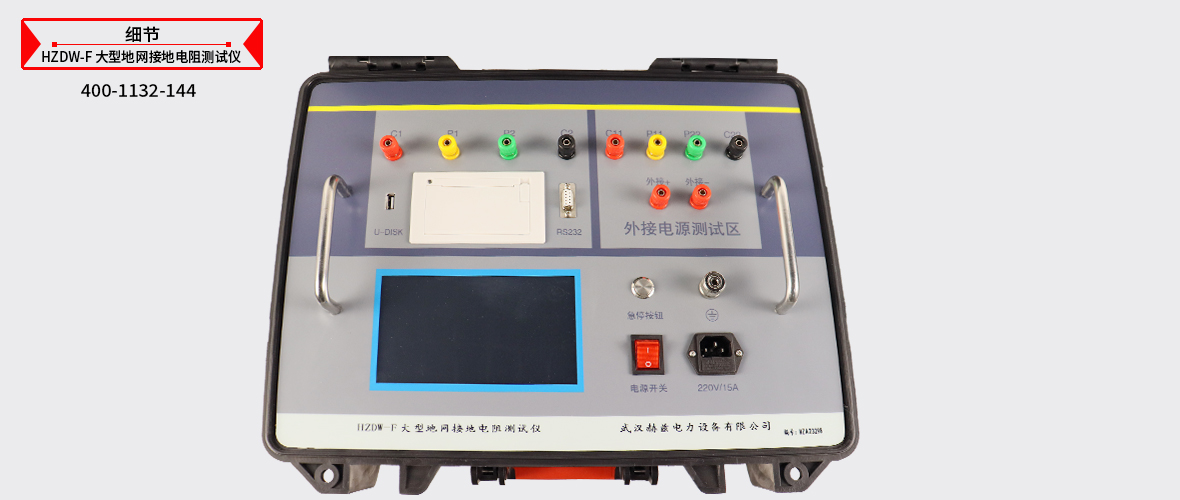

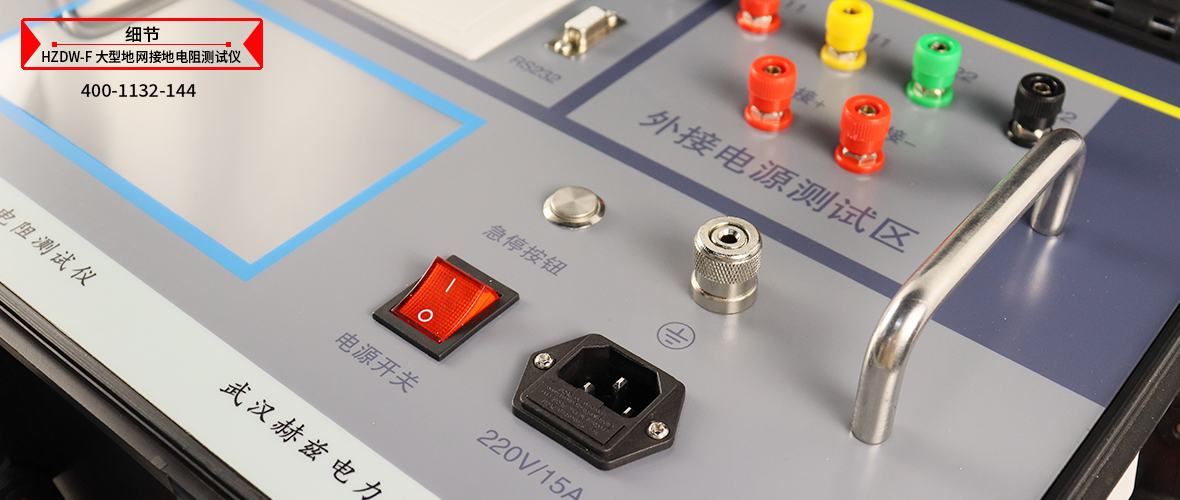

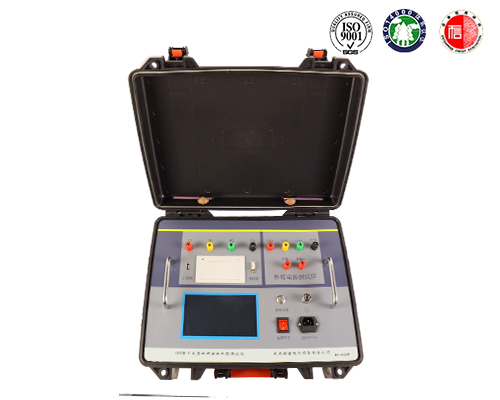

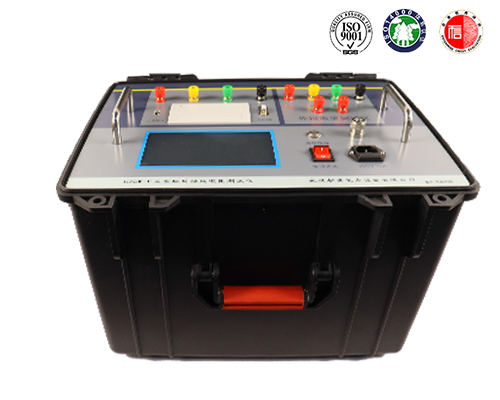

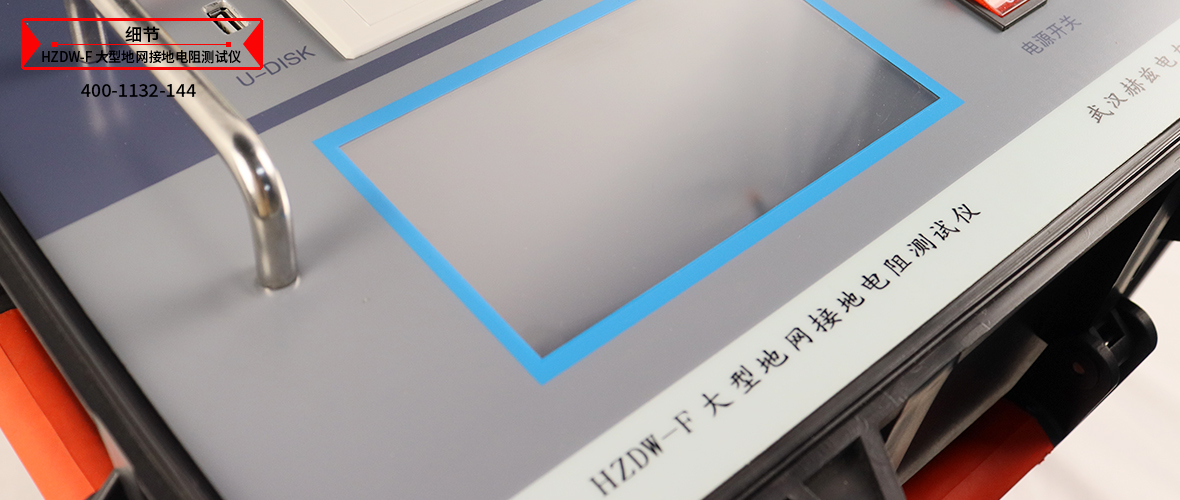

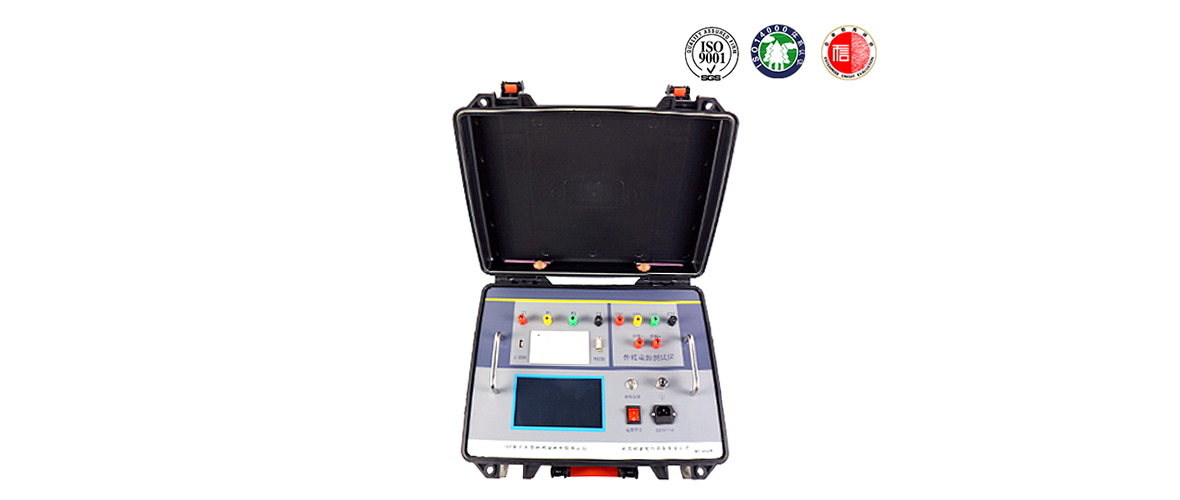

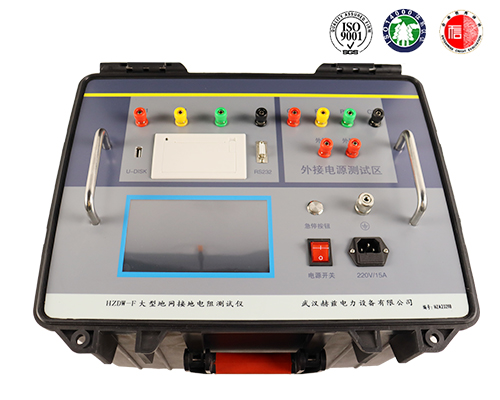

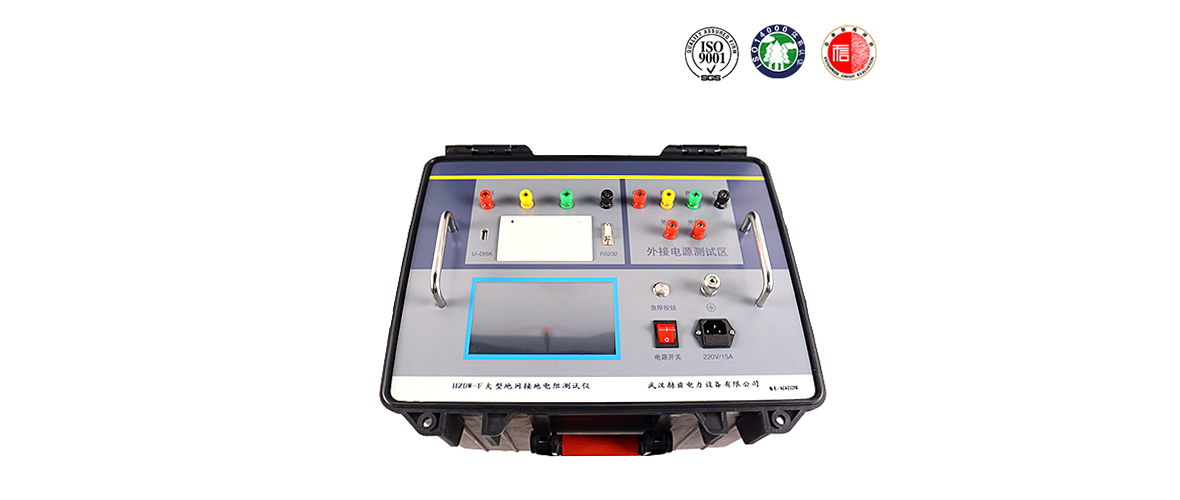

大型地網接地電阻測試儀圖片 ----Picture display
大型地網接地電阻測試儀附件配件 --------Accessories
本產品HZDW-F 大型地網接地電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
