說明武漢赫茲電力設備有限公司承諾所售每一臺「干式試驗變壓器」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 干式試驗變壓器整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
干式試驗變壓器簡介 ----Product introduction
GTB系列干式試驗變壓器滿足《DL/T848.2-2004高壓試驗裝置通用技術條件第2部分工頻高壓試驗裝置》的要求。用于電力系統對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣耐壓試驗。該系列試驗變壓器徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。
干式試驗變壓器參數 ----Technical parameter
技術參數
設備配置選型
| 阻抗電壓 | ≤ 12 % |
| 輸出電壓波形 | 正弦波 |
| 表面溫升 | ＜55 ℃ |
| 空載電流 | ＜4% |
| 允許連續運行時間 | 1小時 |
設備配置選型
| 規格型號 | 容量 | 輸入電壓 | 輸出電壓 | 參考重量 |
| GTB | ( kVA ) | V | AC：( kV ) | ( kg ) |
| GTB-1.5/50 | 1.5 | 200或400 | 50 | 15 |
| GTB-3/50 | 3 | 20 | ||
| GTB-5/50 | 5 | 30 | ||
| GTB-10/50 | 10 | 40 | ||
| GTB-15/50 | 15 | 50 | ||
| GTB-20/50 | 20 | 55 | ||
| GTB-25/50 | 25 | 60 | ||
| GTB-30/50 | 30 | 65 | ||
| GTB-5/100 | 5 | 200或400 | 100 | 60 |
| GTB-10/100 | 10 | 65 | ||
| GTB-15/100 | 15 | 70 | ||
| GTB-20/100 | 20 | 75 | ||
| GTB-25/100 | 25 | 80 | ||
| GTB-15/120 | 15 | 120 | 85 | |
| GTB-20/120 | 20 | 90 | ||
| GTB-25/120 | 25 | 95 | ||
| GTB-30/120 | 30 | 100 |
干式試驗變壓器功能 ----Product features
● 采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝。
● 體積小，重量輕，結構緊湊，無滲油，免維護，質量上提高了絕緣程度和抗?jié)癯潭?，有效地削弱了漏磁而大大加強了變壓器承受試驗斷路電流地沖擊能力。
● 接線簡單直觀，方便使用。
● 絕緣可靠性好，外形美觀。
● 有過電壓保護功能。

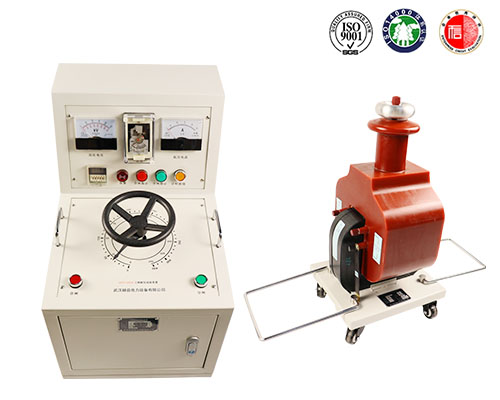

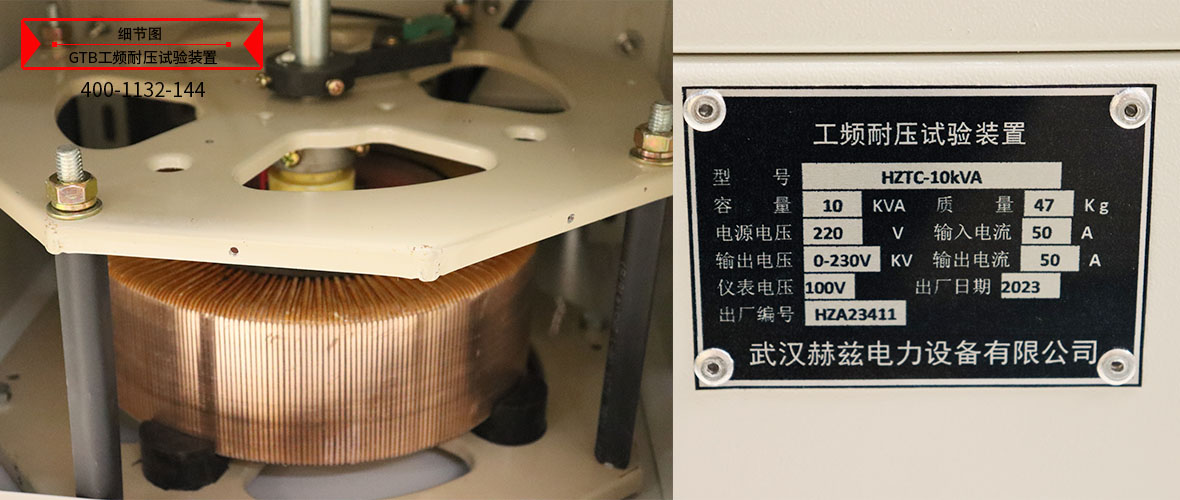

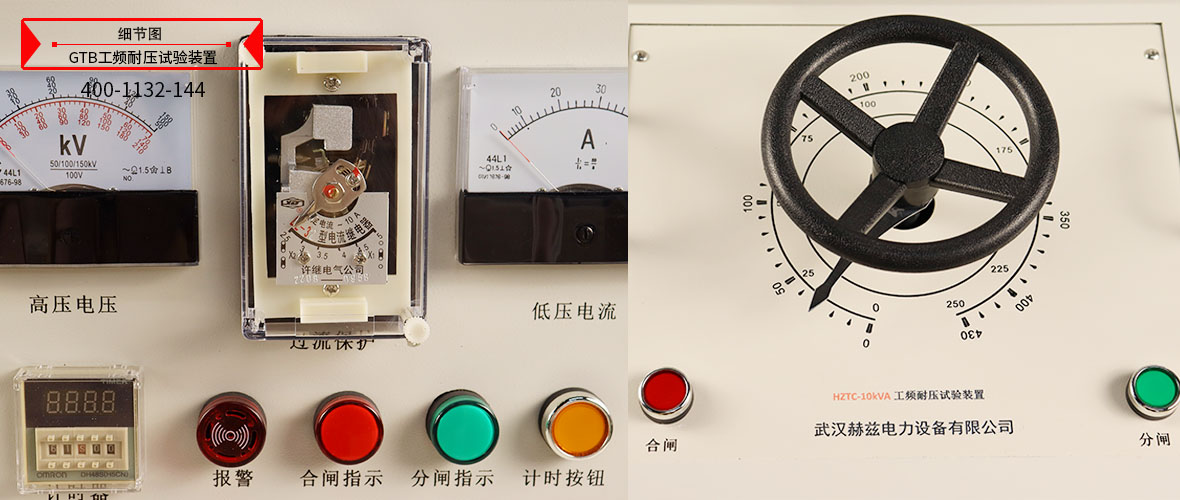

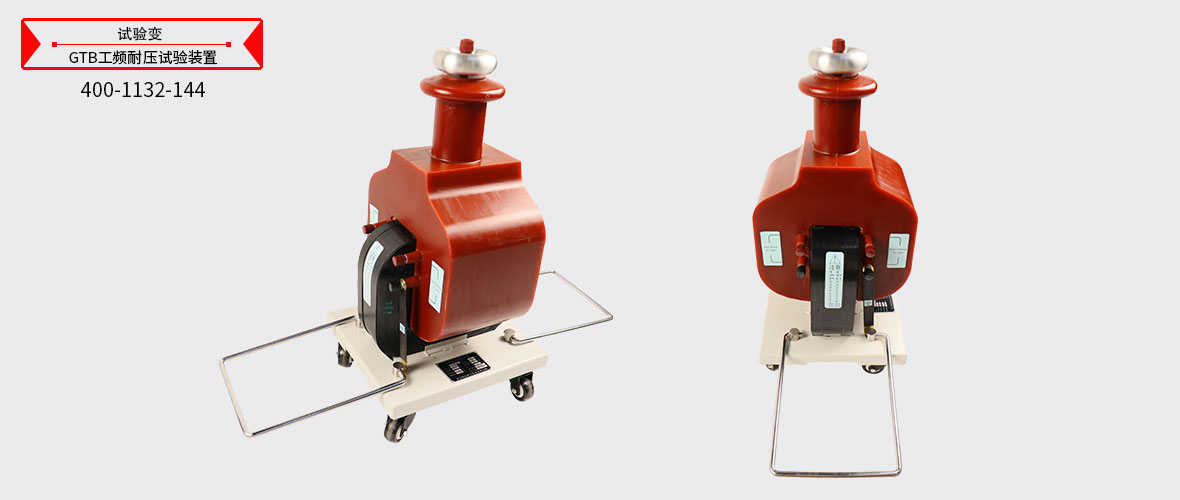

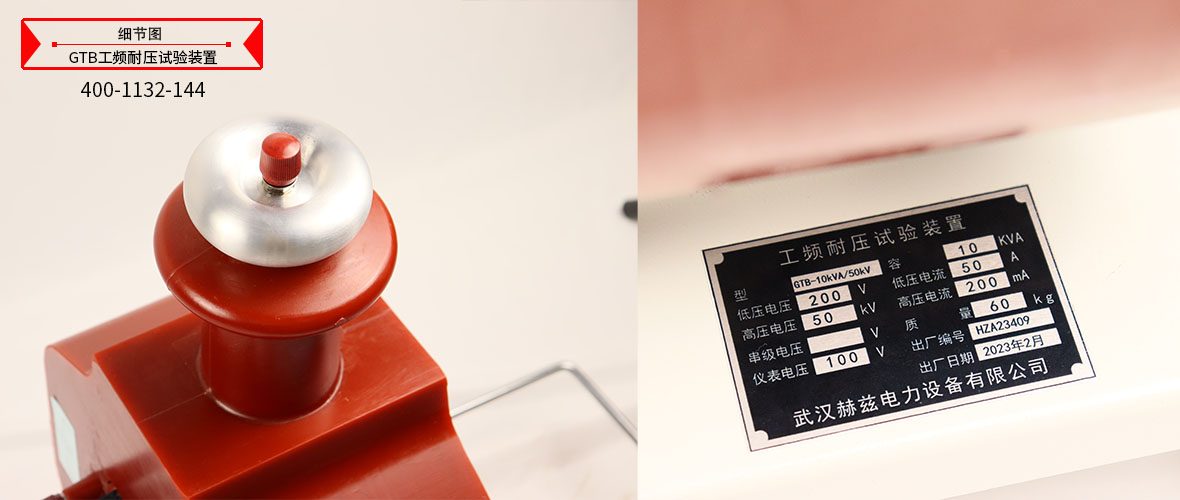

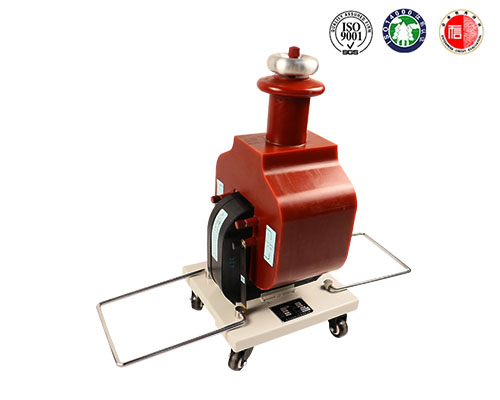

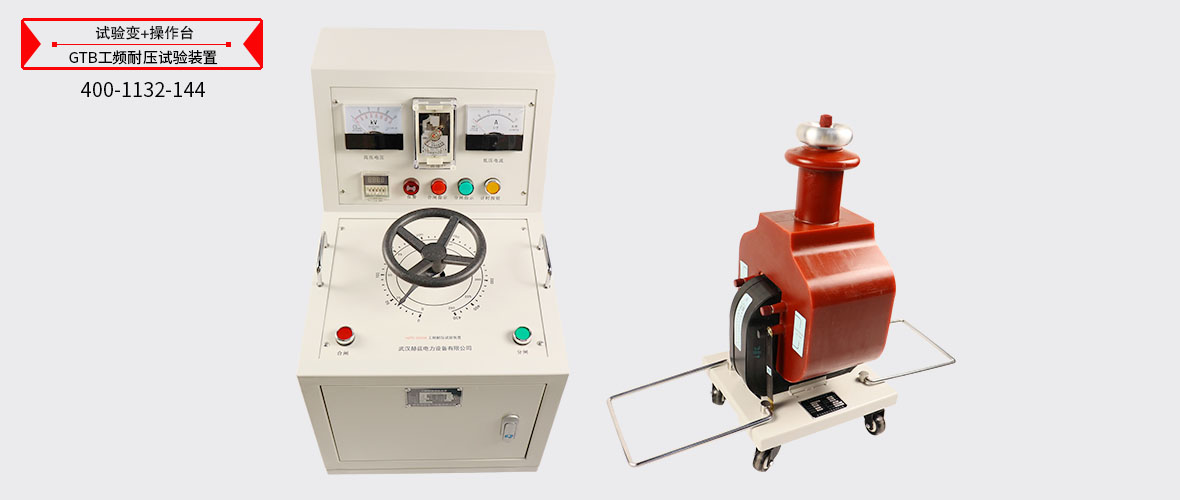

干式試驗變壓器圖片 ----Picture display
干式試驗變壓器附件配件 --------Accessories
本產品GTB干式試驗變壓器表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片干式試驗變壓器附件...
測試線
測試線
測試線
測試線
