電纜故障定點儀簡介 ----Product introduction
HZGZ-103數字式電力電纜故障定點儀，配合高壓信號發生器使用，是一款便攜式、智能化的電力電纜故障定點儀，集成聲磁同步法、跨步電壓法以及磁場強度法、路徑探測。此電纜故障定點儀多種定點方法于一體，多種定點方式相互驗證，確保故障點的精確定點。
電纜故障定點儀參數 ----Technical parameter
| 同步定點功能 | 聲音通道 | 帶寬 | 全通 | 80Hz~1500Hz | |
| 低通 | 80Hz~400Hz | ||||
| 高通 | 200Hz~1500Hz | ||||
| 帶通 | 150Hz~600Hz | ||||
| 信號最大增益 | >=80dB | ||||
| 定點精度 | 0.1m | ||||
| 磁場通道 | 信號最大增益 | >80db | |||
| 聲磁同步背景降噪模式 | 支持強降噪，自適應降噪，無降噪三種模式 | ||||
| 跨步電壓定點功能（選配功能） | 最大放大倍數 | >80db | |||
| 電源 | 電池 | 內置鋰離子電池組，標稱電壓7.4V，容量3400mAH | |||
| 使用時間 | 可連續使用時間>9小時 | ||||
| 充電器 | 輸入AC220V±10%，50Hz；標稱輸出8.4V， 1A | ||||
| 充電時間 | <6小時 | ||||
| 顯示方式 | 半透半反320×240彩色液晶 | ||||
| 防水等級 | IP65 | ||||
| 體積 | 主機210mm×95mm×115mm | ||||
| 質量 | 主機0.6kg；傳感器1.4kg | ||||
| 使用條件 | 溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m | ||||
電纜故障定點儀功能 ----Product features
1.電纜故障定點儀集成多種定點方式，聲磁同步法、跨步電壓法（可選功能）、磁場強度法
2.多種定點方式相互驗證確保定點位置準確，可靠。
3.智能定點方式，通過智能算法直接給出聲磁延時值，降低對測試人員的要求。
4.自動啞音功能，避免移動傳感器的噪音，損傷耳朵。
5.電纜故障定點儀提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。
6.聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。
7.背景降噪功技術，有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。
8.自動增益功能，磁場觸發增益自動調節，更加方便定點。
9.電子羅盤功能，顯示電纜鋪設方向和傳感器的夾角，提高定點效率。
10.電纜故障定點儀磁場強度法，記錄歷史磁場強度，根據故障點磁場強度最強判斷故障點。
11.隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。
12.電纜深度估算功能。
13.高性能抗噪耳機監聽。
14.半透半反大屏幕液晶顯示，確保陽光下可視。
15.電纜故障定點儀內置大容量鋰離子電池供電，配快速充電器。
16.電源管理：5分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
17.小巧便攜，重量輕。
18.電纜故障定點儀支持鋰電池供電和干電池供電兩種方式（二選一）

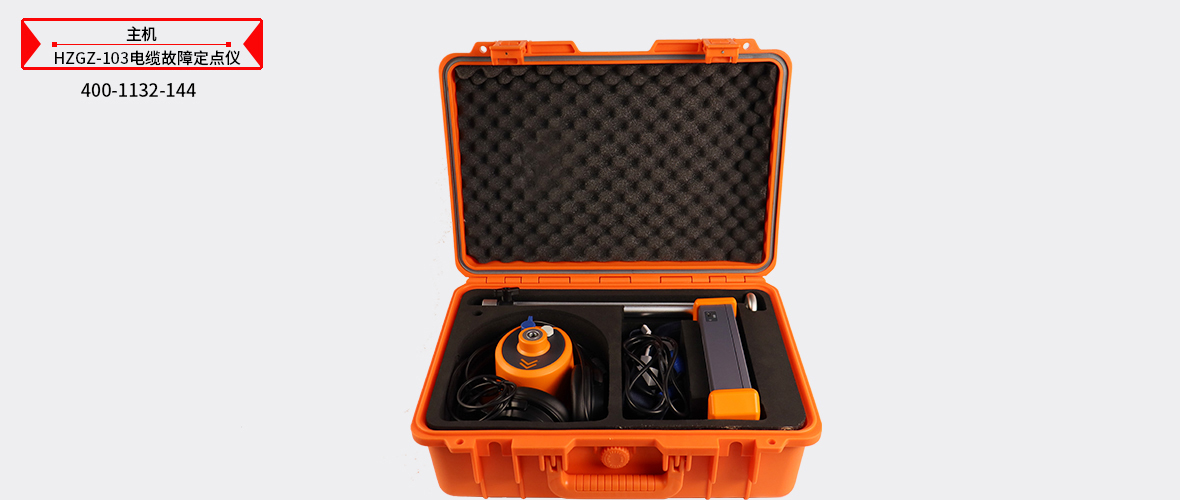

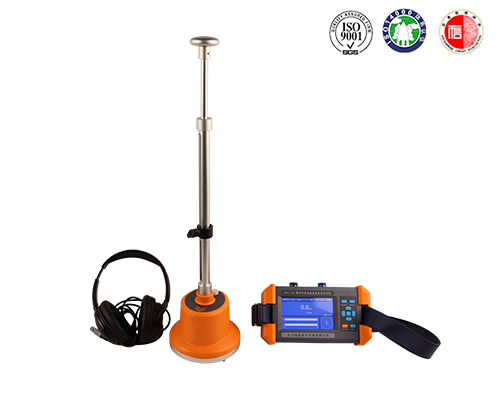

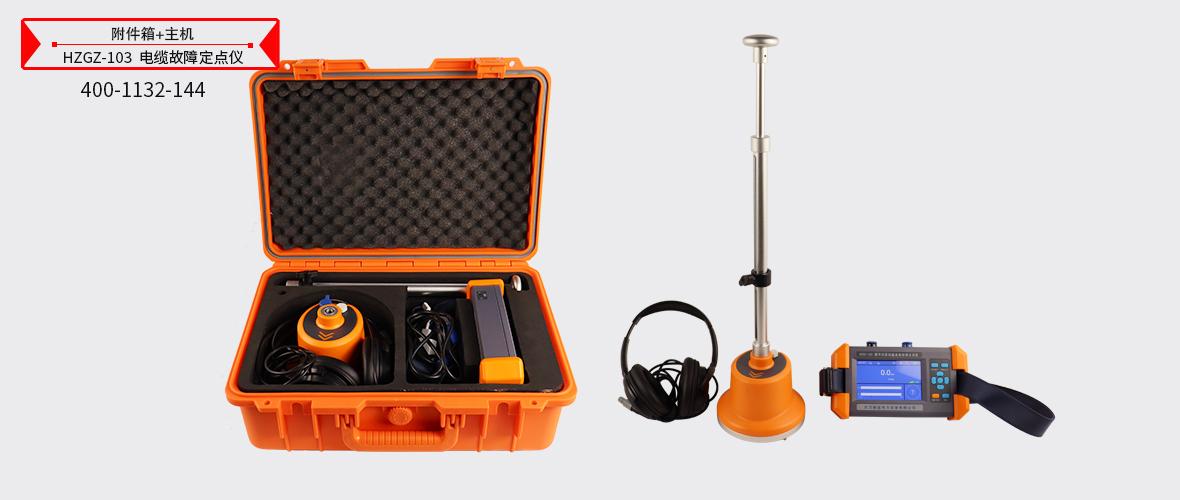

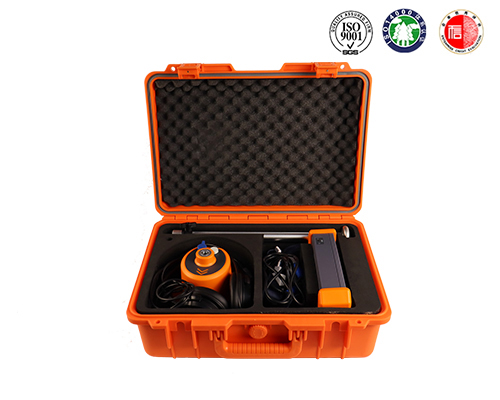

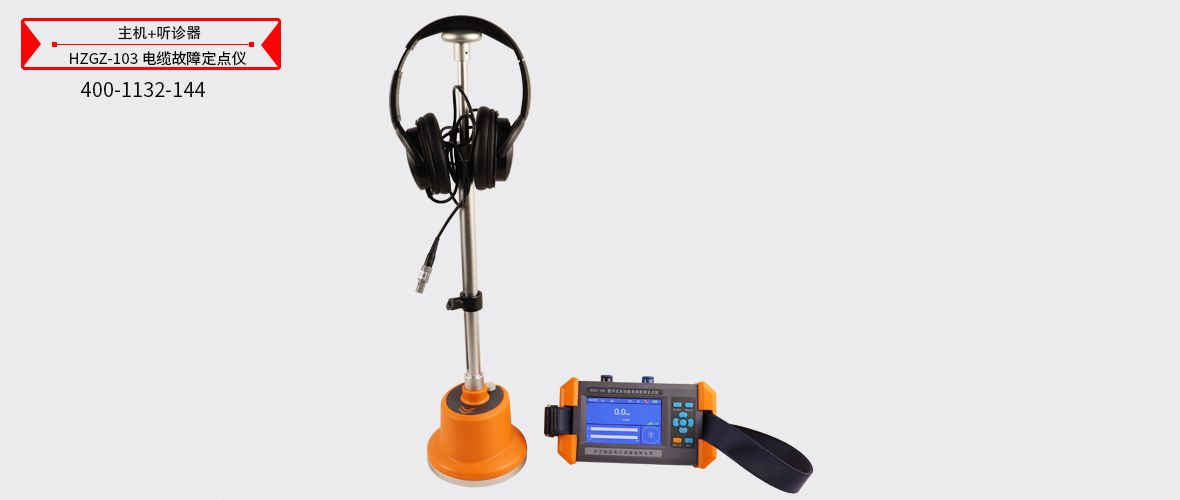

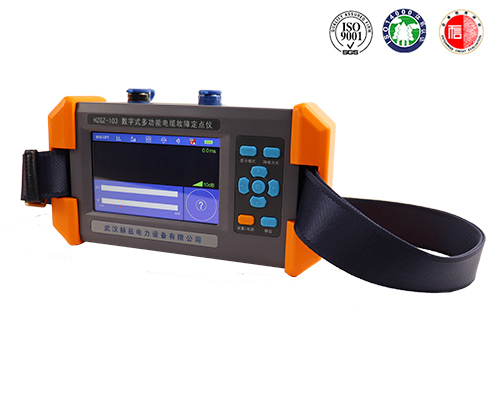

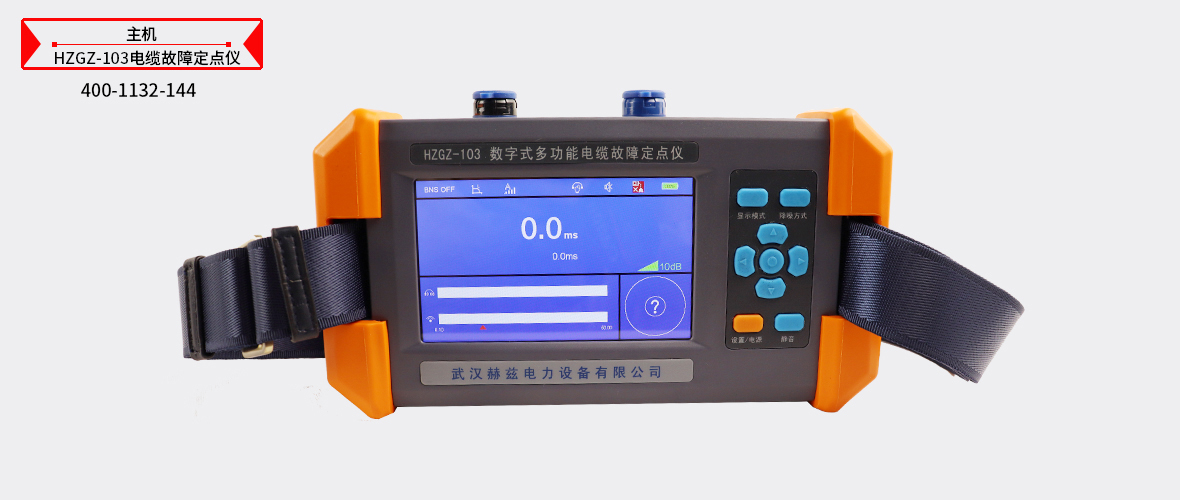

電纜故障定點儀圖片 ----Picture display
電纜故障定點儀附件配件 --------Accessories
本產品HZGZ-103電纜故障定點儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
測試線
電源線
聽診器
探棒
