電纜故障測距儀簡介 ----Product introduction
HZGZ-J電力電纜故障測距儀，用于電力電纜故障點的距離測量，此電纜故障測距儀具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
HZGZ-J電力電纜故障測距儀在低壓脈沖方式下可以獨立使用；在脈沖電流方式下需要和HZDL-GF高壓信號發生器配合使用；在多次脈沖方式下還須和HZGZ-M電纜測試多次脈沖耦合器配合；在測距完成后須使用HZGZ-103數字式多功能電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
電纜故障測距儀參數 ----Technical parameter
| 工作模式 | 低壓脈沖、脈沖電流、多次脈沖 | |
| 信號增益調節范圍 | 70dB | |
| 低壓脈沖發射電壓 | 32V | |
| 最高分辨率 | 0.4m | |
| 最大采樣頻率 | 200MHz實時采樣 | |
| 最大測距范圍 | 100km | |
| 測距盲區 | 2m | |
| 通訊接口 | USB,藍牙(選配) | |
| 電源 | 鋰離子電池組，標稱電壓7.4V | |
| 按鍵 | 采用丹麥進口按鍵，可靠性不小于1千萬次 | |
| 電池供電時間 | 使用充滿電的聚合物鋰離子電池，可以連續使用7小時以上(隨著電池的老化，連續使用時間會相應縮短) | |
| 充電器 | 輸入AC220V，50Hz，充電電流1A，充電時間6小時 | |
| 體積 | 274×218×81mm | |
| 質量 | 3.5kg | |
| 使用條件 | 溫度 | -10℃～+40℃ |
| 濕度 | 5％～90％RH（25℃） | |
| 海拔 | h<4500m | |
電纜故障測距儀功能 ----Product features
●HZGZ-J電力電纜故障測距儀多種測距方法：
低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
多次脈沖法：世界上Z先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
●HZGZ-J電力電纜故障測距儀200MHz實時采樣：
國內同類儀器Z高采樣頻率，與國際Z高水平接軌。
提供Z高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
●HZGZ-J電力電纜故障測距儀觸摸操作和機械按鍵兩種操作方式；
觸摸按鍵，操作更加靈活，具有手勢操作功能。
可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
兼容機械按鍵操作，五向按鍵，操作更加人性化。
●HZGZ-J電力電纜故障測距儀LED大屏幕彩色液晶顯示，界面友好：
波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
7寸大屏幕液晶，160°可視角度，亮度達到750cd/m2，達到陽光可視要求。
功能菜單簡單實用，功能強大。
●HZGZ-J電力電纜故障測距儀畫中畫暫存顯示功能
界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
●HZGZ-J電力電纜故障測距儀波形存儲、計算機聯機通訊：
可在機內存儲大量波形。
使用U盤進行波形數據的導出。
可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
●HZGZ-J電力電纜故障測距儀電源管理：
電纜故障測距儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
內置鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
工作時間長：使用充滿電的鋰離子電池，儀器能連續工作7小時以上

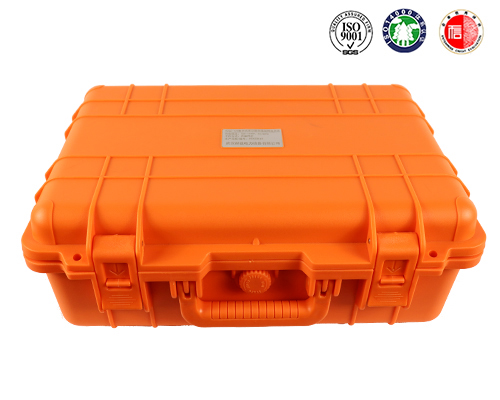

●HZGZ-J電力電纜故障測距儀堅固機殼，質輕便攜。

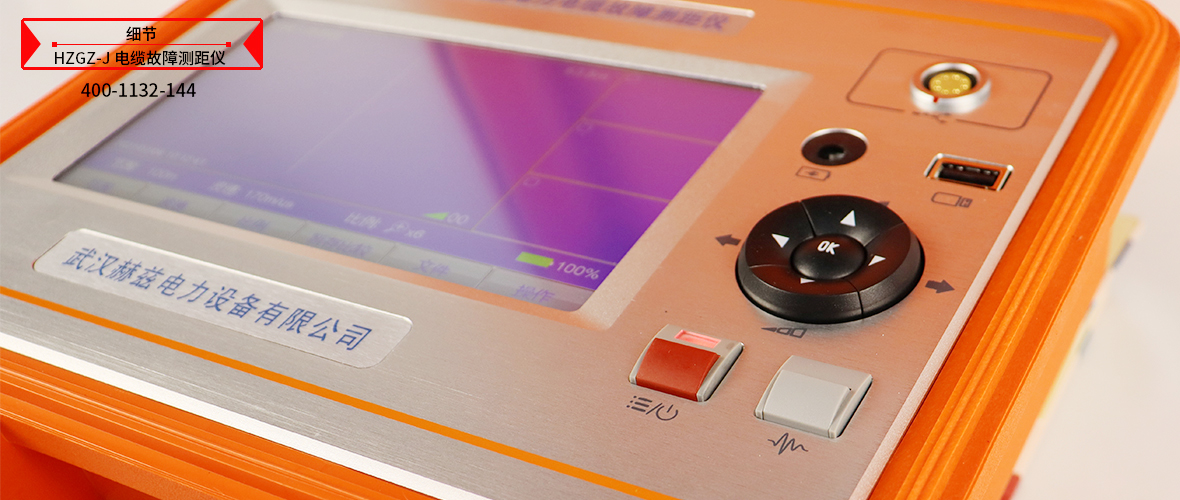

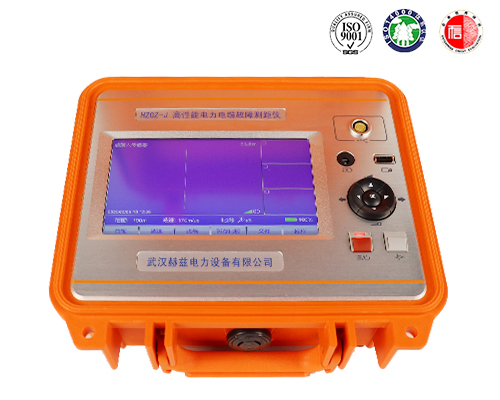

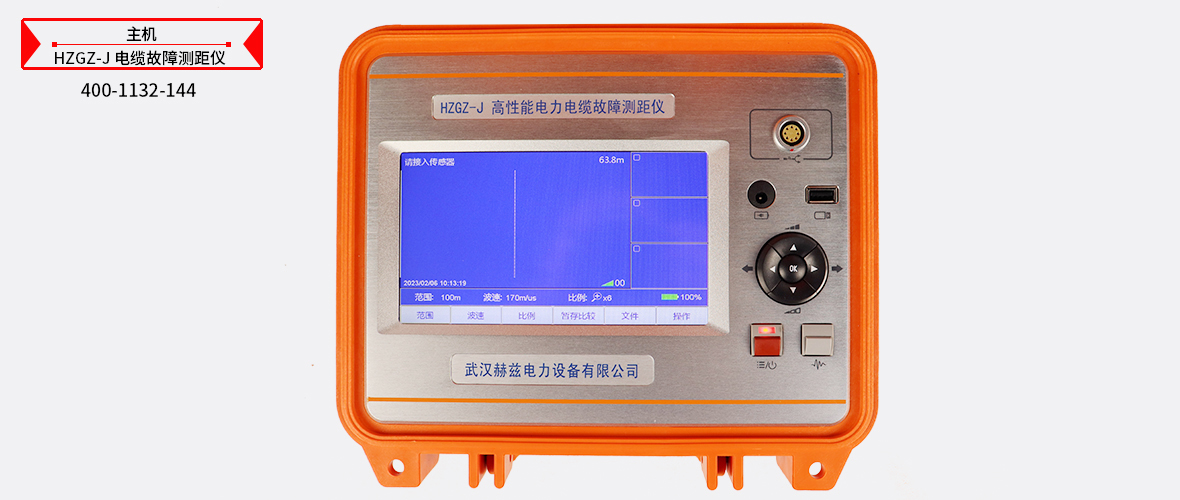

電纜故障測距儀圖片 ----Picture display
電纜故障測距儀附件配件 --------Accessories
本產品HZGZ-J 電纜故障測距儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
脈沖電流耦合器
測試線
測試線
電源線
