智能回路電阻測試儀簡介 ----Product introduction
以前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量偏差大，掩蓋了真實的接觸電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于直流100A的規定，以保證準確度。
智能回路電阻測試儀采用微型單片機控制，人性化漢字界面顯示，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備；其測試電流采用國家標準GB763推薦的100A直流，直接測得回路電阻或者接觸電阻，首創測試時間設置!首創測試大電流斷線自動識別!采用液晶顯示測試電流值及測試電阻值，可以打印輸出，或者使用RS232接口上傳至電腦保存。該儀器測量準確、性能穩定，操作方便。適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
智能回路電阻測試儀參數 ----Technical parameter
| 測量范圍 | 1-9999.9µΩ |
| 最高分辨率 | 0.01µΩ |
| 測量電流 | 直流100A |
| 測量精度 | 0.5%±2個字 |
| 顯示方式 | 大屏幕漢字液晶 |
| 電源 | AC220V 50Hz |
| 最大輸出電壓 | DC 5V |
| 測試時間設置范圍 | 10―30-60S |
| 本機電壓/電流線分方向，不可任意接線。 | |
智能回路電阻測試儀功能 ----Product features
●大電流：采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭 氧化膜，得到良好的測試結果
●抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
●使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能
●攜帶方便：體積小、重量輕

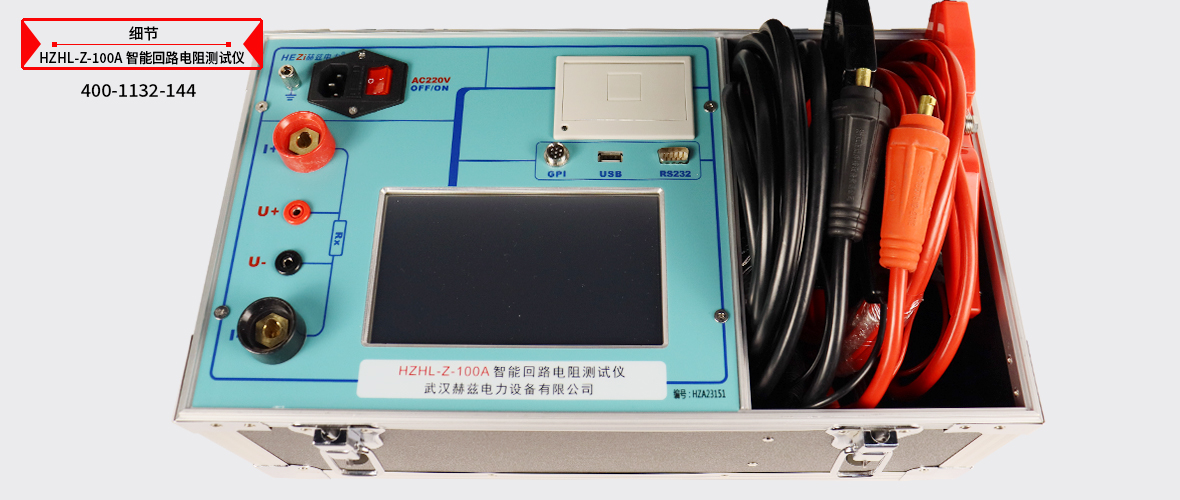

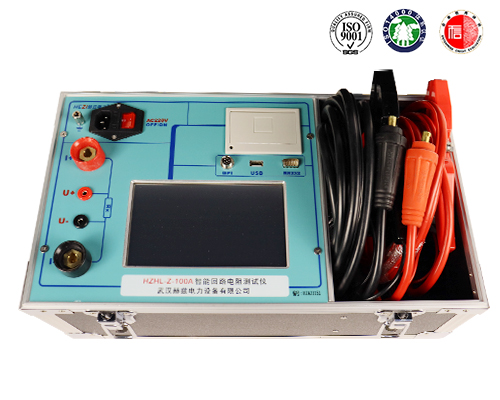

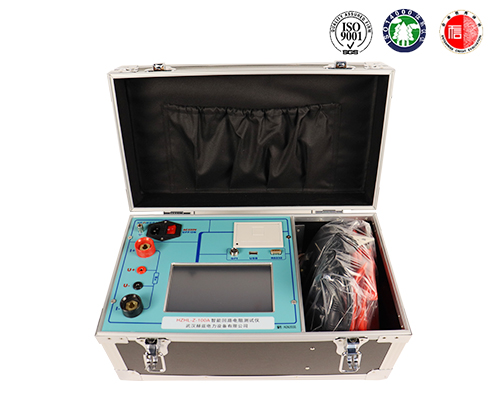

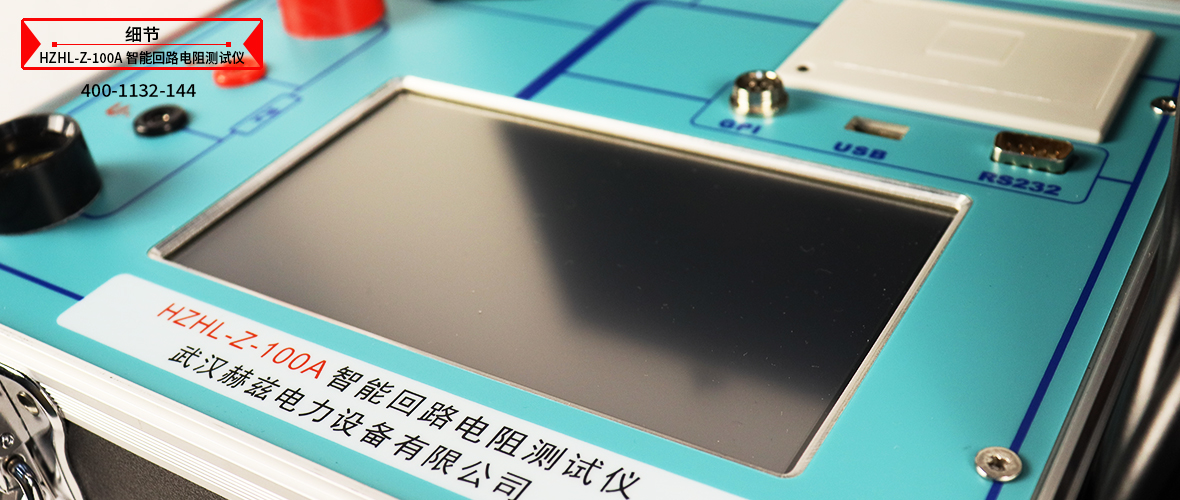

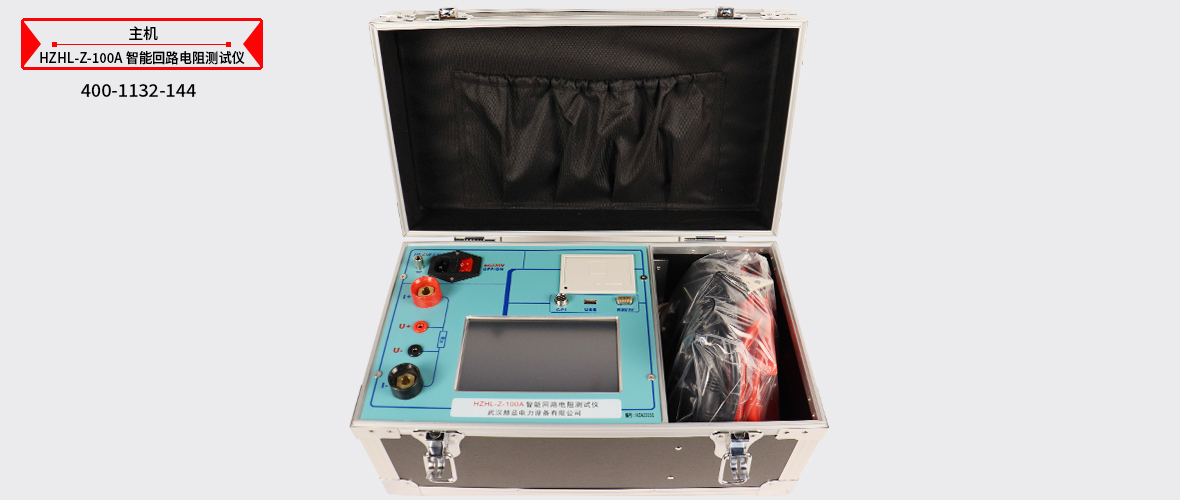

智能回路電阻測試儀圖片 ----Picture display
智能回路電阻測試儀附件配件 --------Accessories
本產品HZHL-Z-100A智能回路電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
測試線
測試線
電源線
打印紙
