高壓無線核相儀簡介 ----Product introduction
HZHX-W無線高壓核相儀(以下簡稱“儀器”)用于兩條高壓線路并網或環網核相。該儀器可以升級遠程核相的功能。儀器適合0.22KV~220KV交流輸電線路帶電作業和二次側帶電作業,具有高壓驗電功能。
儀器采用無線傳輸技術,操作安全可靠,使用方便,克服了有線核相器的諸多缺點。
高壓無線核相儀參數 ----Technical parameter
| 相位差準確度 | 誤差≤5° |
| 頻率準確度 | ±0.1HZ |
| 電壓測量范圍 | 0.22KV~220KV |
| 發射器和接收主機的最大傳輸視距 | 約100米 |
| 結果判斷(同相、異相)采用A級標準 | 相位差≥30°為異相,相位差<30°為同相 |
| 兩GPS主機測量距離 | 300米~800千米 |
| GPS信號 | 自動切換GPS模式和授時模式 |
| 真人語音 | 提示測量結果和操作步驟 |
| 屏幕顯示 | 320*240彩屏同時顯示相位差、頻率、失量圖和同異相結果 |
| 電池 | 發射器和接收器均內置可充電鋰電池,且電池可拆卸更換 |
| 電池容量 | 主機電池容量為2500mAH,發射器電池容量為350mAH |
| 高壓測量時泄漏電流 | <10uA |
| 工作功耗 | 發射器工作功耗<0.1W,接收主機工作功耗<0.3W |
| 工作環境 | -35℃--- +45℃ 濕度≤95%RH |
| 儲存環境 | -40℃--- +55℃ 濕度≤95%RH |
| 整機重量 | 約3.6KG |
| 儀器包裝尺寸 | 長56cm*寬26cmm*高13cm |
高壓無線核相儀功能 ----Product features

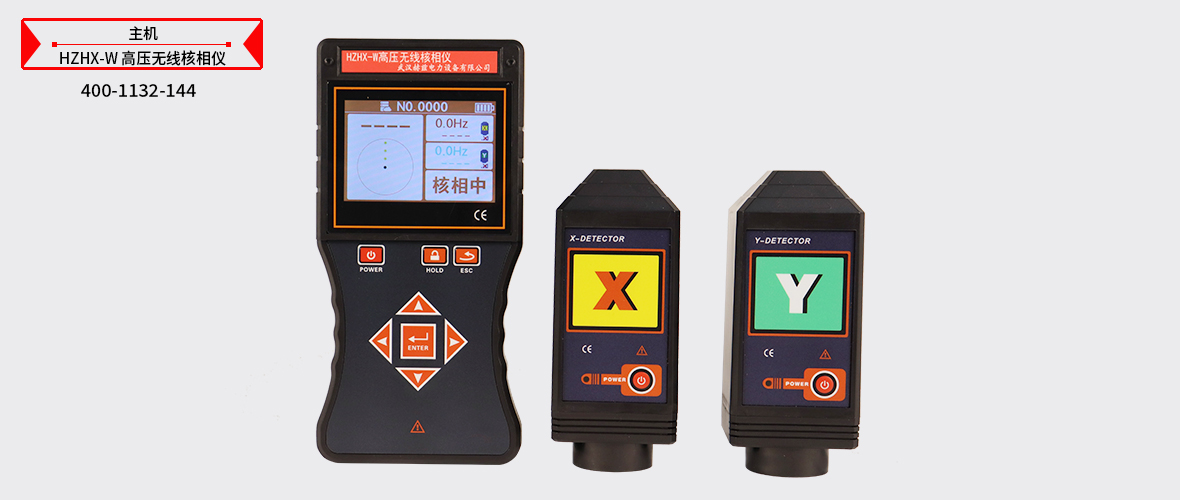

儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電,測量線路相位和頻率。各發射器將測量的數據通過無線電發送給接收主機,接收主機依據發射器數據計算兩線路相位差值,判斷同異相。
●現場測試時,應按電力部門高壓測試安全距離標準進行操作。
●標準配置絕緣桿3米,對應電壓等級為≤220kV。如測量線路電壓高于220KV時,請使用長度大于3米的絕緣桿。
●核相操作時,手持位置不要超過絕緣桿手柄位置。

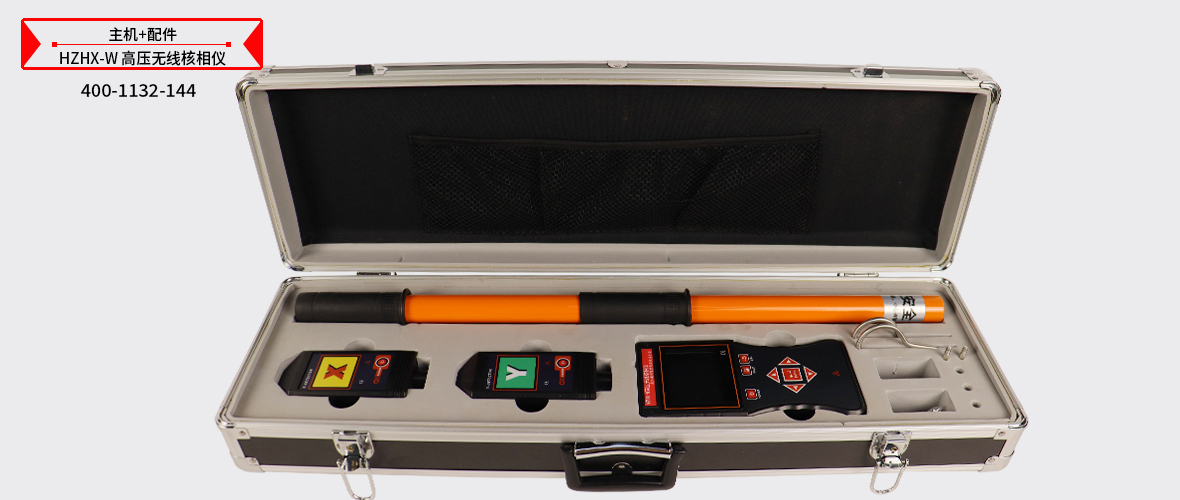

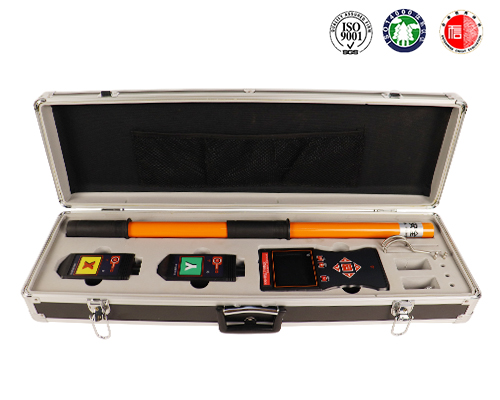

高壓無線核相儀附件配件 --------Accessories
本產品HZHX-W高壓無線核相儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知
