絕緣電阻測試儀簡介 ----Product introduction
5000V絕緣電阻測試儀用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。5000V絕緣電阻測試儀特別適用于試驗室或現場高頻次使用環境中進行絕緣試驗工作。
5000V絕緣電阻測試儀最大試驗電壓為5000V，全自動五檔設計，可設定電壓檔位：250V、500V、1000V、2500V、5000V，測量范圍：0.01MΩ～5.00TΩ，短路電流為5mA，直流電壓測量：DC 0～1000V，交流電壓測量：AC 0～750V。5000V絕緣電阻測試儀具有絕緣電阻測量、極化指數和吸收比測量功能、自動放電功能、交直流電壓測試，環境溫度及時鐘功能。同時具有自動儲存15秒、30秒、1分鐘、10分鐘的測量數據。
絕緣電阻測試儀參數 ----Technical parameter
【一】量程與精度
| 輸出電壓 | 測量范圍 | 精度 | 輸出電壓 | 測量范圍 | 精度 |
| 250V（15%）直流 | 0.01MΩ~2.50GΩ | ±3%rdg±5dgt | 500V（10%）直流 | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
| 2.50GΩ~250 GΩ | ±15%rdg±5dgt | 5.00GΩ~500 GΩ | ±15%rdg±5dgt | ||
| 1000V（10%）直流 | 0.01MΩ~10.00GΩ | ±3%rdg±5dgt | 2500V（10%）直流 | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 10.00GΩ~1.00 TΩ | ±15%rdg±5dgt | 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt | ||
| 5000V（10%）直流 | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt | |||
| 50.0GΩ~5.00 TΩ | ±15%rdg±5dgt |
【二】參數指標
| 型號 | HZM-5K | |
| 名稱 | 絕緣電阻表、5000V絕緣電阻表、5kV絕緣電阻表、5000V高壓絕緣電阻測試儀、5000V絕緣電阻測試儀、5000V高壓兆歐表 | |
| 國標 | GB50150-2006電氣裝置安裝工程電氣設備交接試驗標準，第1.0.10條針對測試絕緣電阻是所采用兆歐表的電壓等級規定 | |
| 功能 | 絕緣電阻測量、極化指數及吸收比測量、交直流電壓測量；環境溫度；時鐘功能；自動放電功能 | |
| 絕緣電阻測量 | 試驗電壓（檔位） | 250V、500V、1000V、2500V、5000V |
| 檔位切換方式 | 全自動換檔 | |
| 短路電流 | ≥ 5mA（選型≥10mA、≥3.5mA、≥1.5mA） | |
| 分辨率 | 0.01MΩ | |
| 測量時間 | 1分鐘 ~ 30分鐘（與測量方式有關，可設置) | |
| 接線端子說明 | L 高壓端：高壓輸出端，稱為線路端，引至被測物的一端 | |
| G 屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端 | ||
| E 接地端：接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層 | ||
| 交直流電壓測量 | 交流電壓測量 | 0.01V~750V 精度：±2%rdg±3dgt/td> |
| 直流電壓測量 | 0.01V~1000V 精度：±2%rdg±3dgt | |
| 分辨率 | 0.01V | |
| 顯示（LCD） | 4位LCD，背光，顯示域124mm×67mm | |
| 測量指示 | LED閃爍指示，進度棒圖指示 | |
| 通訊接口 | USB接口（存儲數據可以上傳電腦，保存打印） | |
| 電源 | DC 14.8V（2200mAh可充鋰電池，電池充滿約16.8V） | |
| 絕緣性能 | 20MΩ以上 | |
| 耐壓性能 | AC 3700V/rms（外殼前后兩端之間） | |
| 電磁特性 | IEC61326（EMC） | |
| 工作環境 | 溫度：-10℃～40℃；濕度：80%rh以下 | |
絕緣電阻測試儀功能 ----Product features
1、測量電壓等級：全自動五檔設計，可設置電壓檔位：DC 250V、500V、1000V、2500V、5000V
2、絕緣電阻量程：0.01MΩ～5TΩ
3、輸出短路電流：≥5mA
4、電器設備泄漏電流測量：具有極化指數（PI）和吸收比DAR功能
5、直流電壓測量范圍：0.01V～1000V
6、交流電壓測量范圍：0.01V～750V
7、自動放電：有
8、環境溫度；有
9、時鐘功能：有

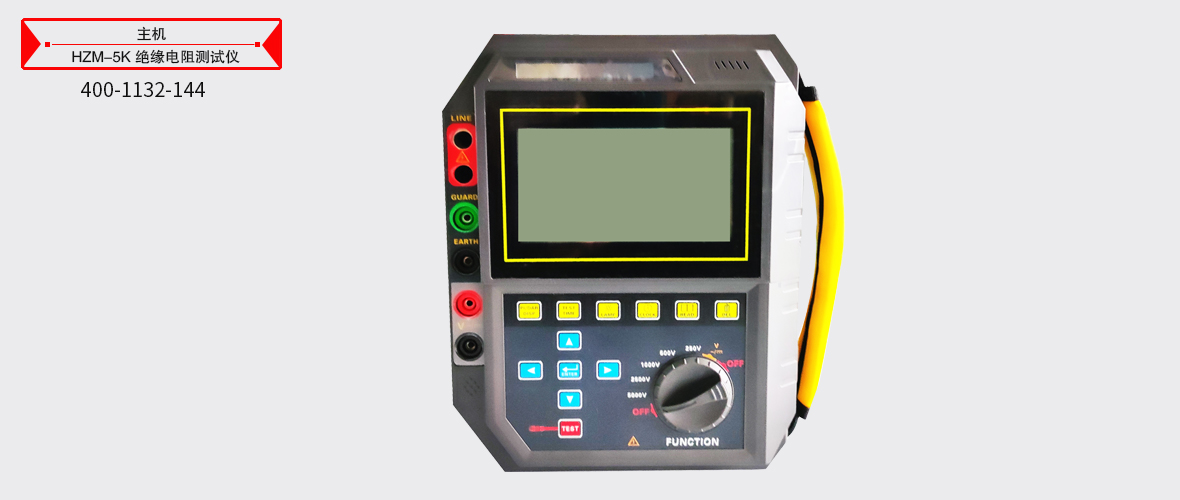

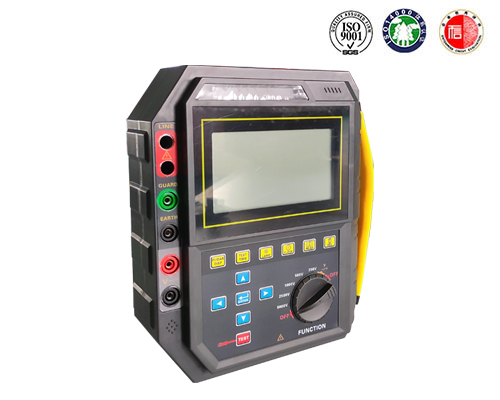

絕緣電阻測試儀圖片 ----Picture display

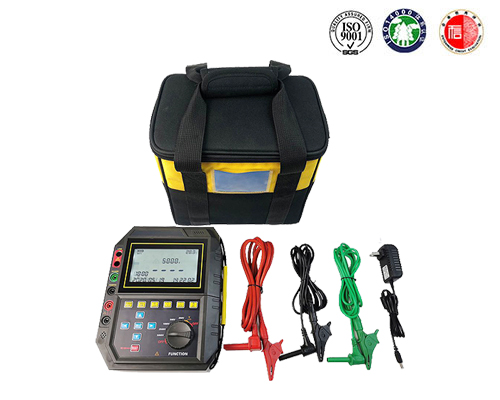

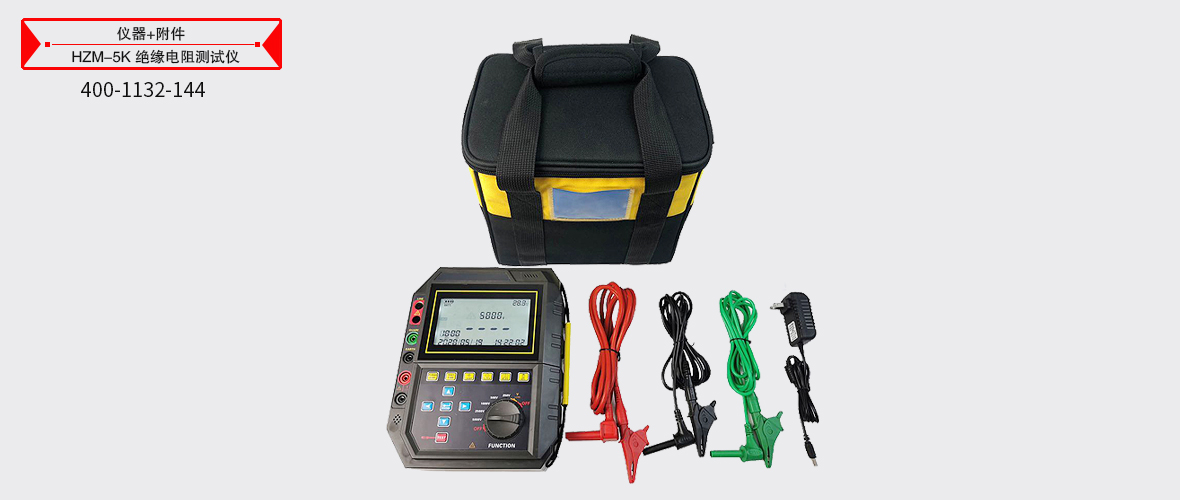

絕緣電阻測試儀附件配件 --------Accessories
本產品HZM-5K絕緣電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片絕緣電阻測試儀附件...
測試線
測試線
測試線
測試夾
