說明武漢赫茲電力設備有限公司承諾所售每一臺「架空線路故障定位儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 架空線路故障定位儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
架空線路故障定位儀簡介 ----Product introduction
HZGZ-DXS架空線路故障定位儀，適用于6-35kV架空線路故障的定位，能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案，集成故障診斷、交流定位、直流定位、直流耐壓四種功能。創新的交流定位模式，在線路正下方檢測特征信號, 無須登桿掛接傳感器。具有操作簡單，使用方便的特點。發射機內置大容量鋰電池，方便使用和攜帶。
整套設備主要由發射機、接收機、交流傳感器、直流無線傳感器、弧光接地適配器及附件組成。
整套設備主要由發射機、接收機、交流傳感器、直流無線傳感器、弧光接地適配器及附件組成。
架空線路故障定位儀參數 ----Technical parameter
發射機：
接收機&直流無線傳感器：
| 技術指標 | ||
| 工作方式 | 故障診斷、交流注入、直流注入、直流耐壓 | |
| 故障診斷 | 電阻測量 | 量程：<10MΩ；精度：±10% |
| 電容測量 | 量程：最大10uF；精度：±20% | |
| 交流注入 | 輸出頻率 | 20Hz |
| 輸出方式 | 限功率恒流輸出 | |
| 輸出電流 | 200mA | |
| 輸出電壓 | >AC400V（電池滿電時） | |
| 直流注入 |
輸出頻率 | 脈動1Hz |
| 輸出方式 | 限功率恒流輸出 | |
| 輸出電流 | 40mA | |
| 輸出電壓 | >DC8kV（電池滿電時） | |
| 直流耐壓 | 輸出電流 | 最大20mA |
| 輸出電壓 | >DC8kV（電池滿電時） | |
| 保護功能 | 過熱保護、過流保護，欠壓關機， 2小時無操作自動關機。 |
|
| 最大功率 | 100W | |
| 顯示方式 | 800×480高亮彩色液晶顯示 | |
| 電源 | 內置480WH鋰電池組 | |
| 充電器電源 | 輸入：AC220V 50~60Hz; 輸出：54.6V，3A |
|
| 體積 | 450mm×240mm×270mm | |
| 重量 | 13kg | |
| 技術指標 | |
| 工作方式 | 交流定位、直流定位 |
| 數據記憶 | 三種模式全部具有數據保存記錄功能。 |
| 直流無線傳感器 接收機間通信 |
2.4GHz，>100m。 |
| 顯示方式 | 接收機：800×480高亮彩色液晶顯示 |
| 電源 | 接收機：18650鋰電池標稱電壓3.7V，6700mAH。 直流無線傳感器：可充電鋰電池3.7V，1500mAH。 |
| 充電器 | 輸入AC100-240V，50/60Hz；輸出5V/2A； |
| 體積 | 接收機：226mm×140mm×55mm。 直流無線傳感器：185mm×140 mm ×50mm |
| 重量 | 接收機：0.9kg； 直流無線傳感器：0.5kg； |
| 使用條件 | 溫度:-10℃－40℃，濕度<80％RH，海拔<1000m |
架空線路故障定位儀功能 ----Product features
1、用途：6-35kV 架空線路故障查找定位
2、集成故障診斷、交流定位、直流定位、直流耐壓四種功能。
3、故障診斷
8、發射機具有過流保護、超溫保護功能。
9、發射機內置大容量鋰離子電池組，攜帶方便。
10、接收機采樣全數字化高靈敏度信號處理，判據明確直觀。
11、具有數據記憶功能，掉電不丟失，定點更方便。
2、集成故障診斷、交流定位、直流定位、直流耐壓四種功能。
3、故障診斷
指導合適的定位方法。
線路絕緣電阻、電容測量。
4、交流定位（線路故障停運，低過渡電阻接地）：
線路絕緣電阻、電容測量。
發射信號：大功率特種低頻交流信號主動注入。
接收信號：沿線分段查找，無須登桿掛接傳感器。
高效工作：無須登桿，極大提高測試效率，降低工作強度。
5、直流定位（線路故障停運，高/低過渡電阻接地及弧光接地）：
接收信號：沿線分段查找，無須登桿掛接傳感器。
高效工作：無須登桿，極大提高測試效率，降低工作強度。
發射信號：大功率脈動直流信號主動注入。
接收信號：沿線分段查找，需要登桿掛接傳感器。
全能定位模式，尤其解決弧光接地定位難題。
6、直流耐壓
接收信號：沿線分段查找，需要登桿掛接傳感器。
全能定位模式，尤其解決弧光接地定位難題。
故障修復后的驗收測試。
7、發射機具有停止自動放電功能，確保操作安全。8、發射機具有過流保護、超溫保護功能。
9、發射機內置大容量鋰離子電池組，攜帶方便。
10、接收機采樣全數字化高靈敏度信號處理，判據明確直觀。
11、具有數據記憶功能，掉電不丟失，定點更方便。

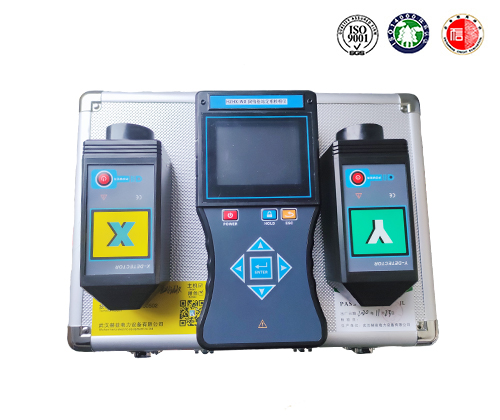

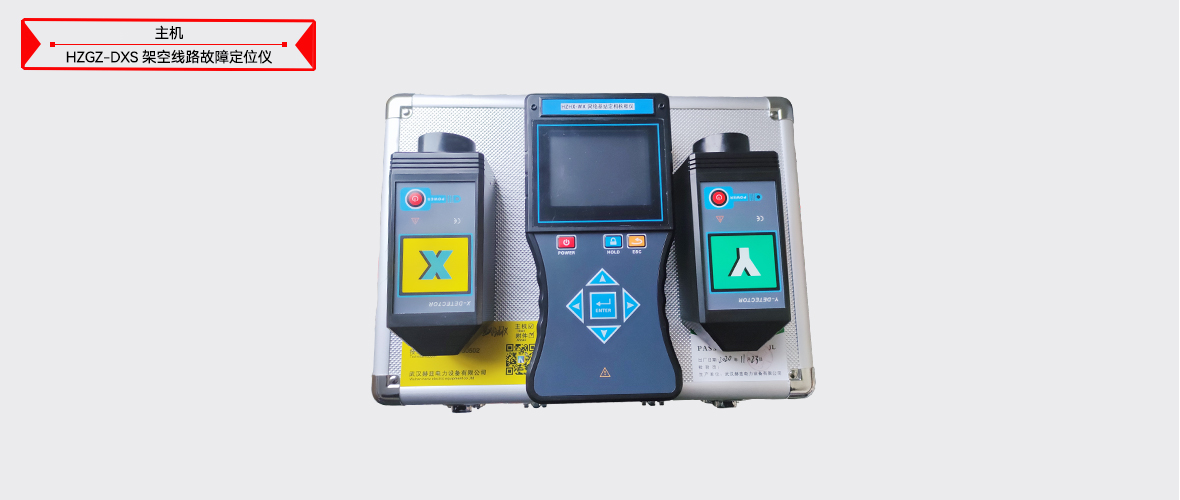

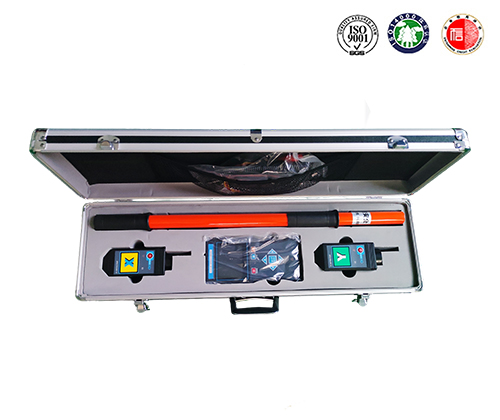

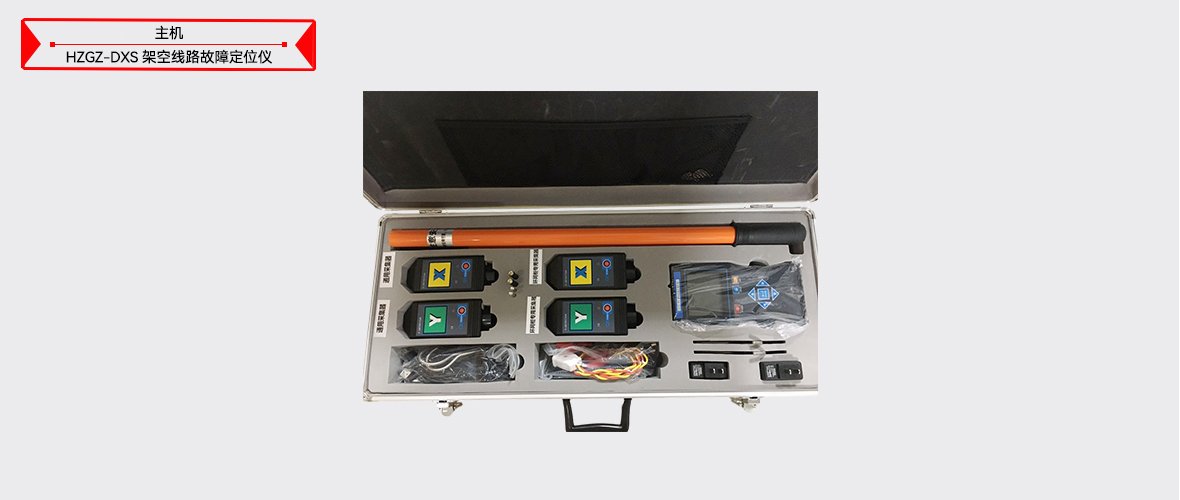

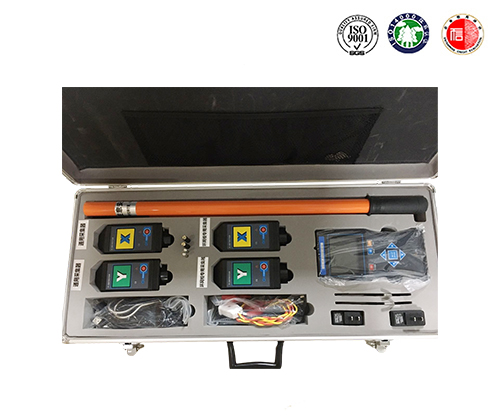

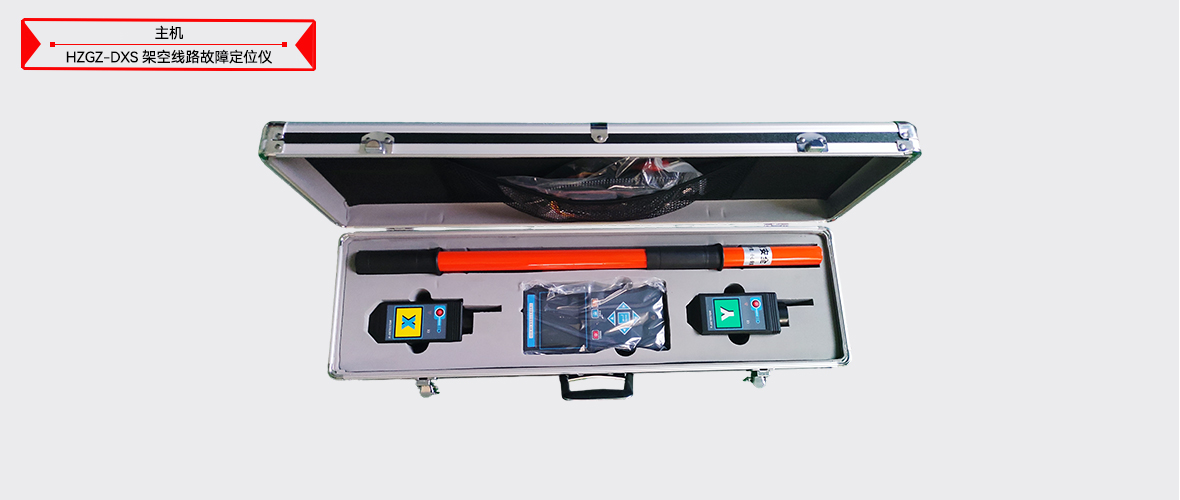

架空線路故障定位儀圖片 ----Picture display
架空線路故障定位儀附件配件 --------Accessories
本產品HZGZ-DXS架空線路故障定位儀表詳細清單請以說明書或代銷合同為準
