說明武漢赫茲電力設備有限公司承諾所售每一臺「SF6氣體回收裝置」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， SF6氣體回收裝置整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
SF6氣體回收裝置簡介 ----Product introduction
SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。
SF6氣體回收裝置參數 ----Technical parameter
1、主要部件性能參數
2、簡明參數表
3、主要技術參數描述
3.1、回收
| 序號 | 指標名稱及單位 | ||
| 1 | 電源AC | V | 380（三項五線、相序自動轉換） |
| 2 | 額定最高儲氣壓力（20℃） | MPa | ≤4 |
| 3 | 極限真空度 | Pa | ≤10 |
| 4 | 裝置真空度保持 | Pa | 在133 Pa壓力保持24h，真空度值上升＜400 Pa |
| 5 | SF6壓縮機 | ||
| 6 | 壓縮機抽氣速率 | m3/h | 12m³/h |
| 7 | 真空泵 | BSV60 | |
| 8 | 真空泵抽氣速率 | m3/h | 60 |
| 9 | 回收裝置適應入口初壓（20℃） | MPa | 0~1.0 |
| 10 | 電氣設備回收終壓（20℃） | MPa | ≤53 Kpa |
| 11 | 回收后氣體油份控制 | μg/g | 國產油分＜10 |
| 12 | 裝置年漏氣率 | % | ＜1 |
| 13 | 裝置連續無故障運轉時間 | h | ≥1000 |
| 14 | 累積無故障運轉時間 | h | ≥5000 |
| 15 | 噪聲水平 | dB(A) | 整機≤75 |
| 16 | 理論儲液能力 | KG | 300 |
| 17 | 冷凍液化壓縮機 | 東貝 | |
| 18 | 儲罐 | L | 300 |
| 19 | 回收后氣體水分(PPM/V) | PPM/V | 60 |
| 20 | 回收后氣體油分(PPM/V) | PPM/V | 10 |
| 21 | 干燥過濾方式 | 真空加熱活化再生 | |
| 22 | 充氣初壓(pa) | pa | ≤133 |
| 23 | 充氣終壓(mpa) | mpa | 0.8 |
| 24 | 充氣速率（m³/h） | m³/h | ≥5 |
| 25 | 氣化方式 | 電加熱自動溫控 | |
| 26 | 整車型式 | 手推移動式 | |
| 27 | 冷卻方式 | 風冷 | |
2、簡明參數表
| 型號 | HZHS-12Y-60-30 |
| 真空泵抽速（m3/h） | 60 |
| 極限真空度（Pa） | 10 |
| 真空泵 | 國產雙極真空泵 |
| SF6回收壓縮機（m3/h） | 12 |
| 壓力（MPa） | 2.5 |
| 壓縮機 | |
| 過濾器顆粒（微米） | 0.02 |
| 油份（PPM） | 高效 |
| 水份（PPM） | ≤60 |
| SF6貯罐 | 300L |
| SF6貯罐材質 | 碳鋼 |
| 制冷系統 | 優質高效壓縮機 |
| 真空計 | 指針 |
| 閥門 | 獨有技術（內置蝶形密封，確保多次開關不會漏氣） |
3、主要技術參數描述
3.1、回收
回收初壓力≤0.8MPa
回收終壓力≤53KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。
回收終壓力≤53KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。
3.2、充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
3.3、抽真空
裝置極限真空度小于等于10 Pa；
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
3.4、貯存
貯存容器容積0.301m3；
名義液態貯存量300kg；
最高貯存壓力3.8 MPa。
名義液態貯存量300kg；
最高貯存壓力3.8 MPa。
3.5、凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
3.6、年泄漏率≤1%名義儲存量
3.7、噪聲≤75dB(A)聲壓級
3.8、工作環境溫度 -10°- 40℃
3.9、功率≤5KW
3.10、電源：交流三相五線制 50HZ 380V±10%
3.7、噪聲≤75dB(A)聲壓級
3.8、工作環境溫度 -10°- 40℃
3.9、功率≤5KW
3.10、電源：交流三相五線制 50HZ 380V±10%
SF6氣體回收裝置功能 ----Product features
1、內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
2、一體化的設計和較小的體積便于移動和使用。
3、高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
4、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
5、所有電氣系統均采用優質品牌。
6、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
7、整機為風冷無需外接水源。
8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
10、所有球閥為密封元件具有自動補償性能。
11、具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。
2、一體化的設計和較小的體積便于移動和使用。
3、高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
4、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
5、所有電氣系統均采用優質品牌。
6、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
7、整機為風冷無需外接水源。
8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
10、所有球閥為密封元件具有自動補償性能。
11、具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。

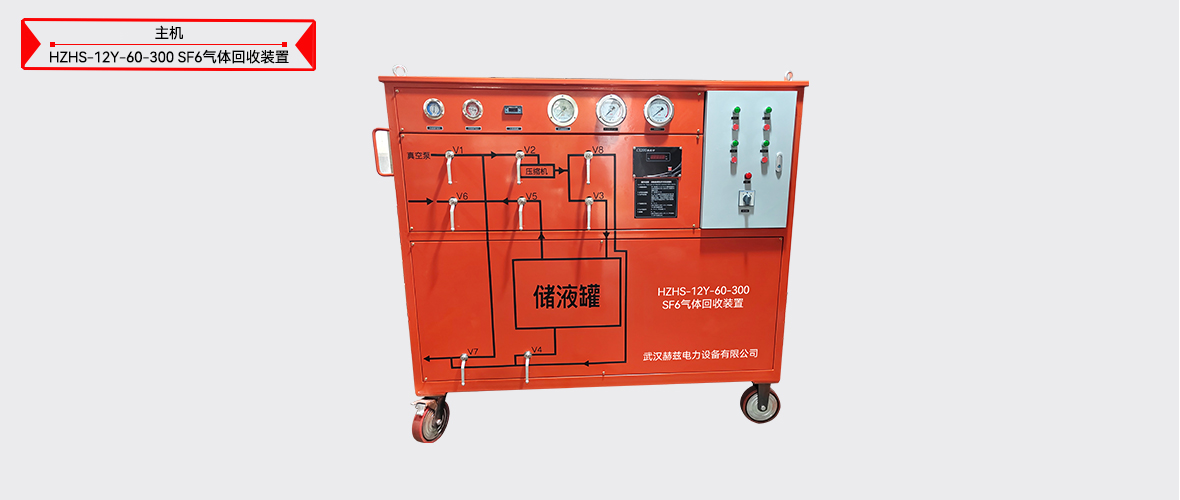

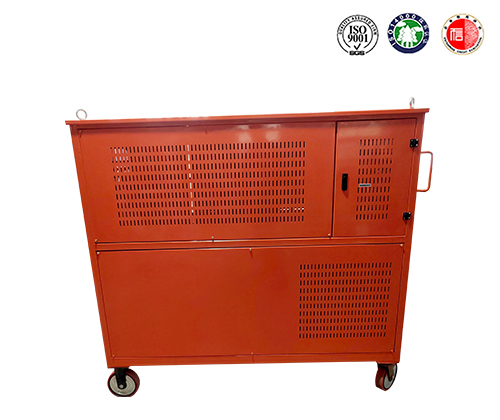

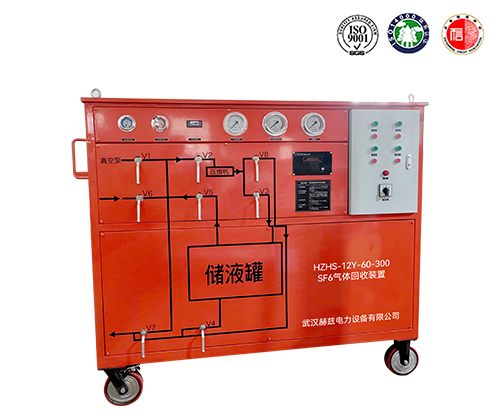

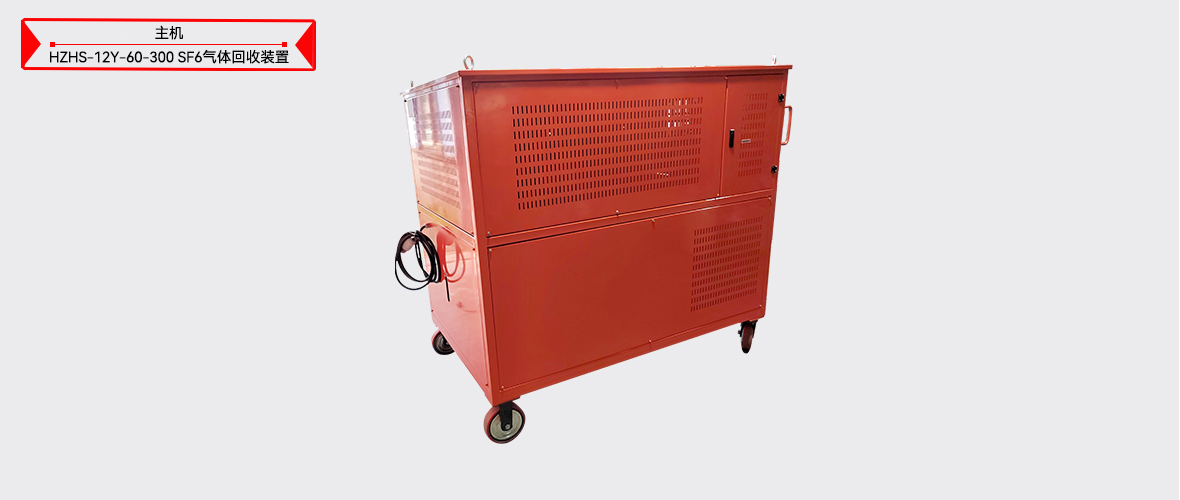

SF6氣體回收裝置圖片 ----Picture display
SF6氣體回收裝置附件配件 --------Accessories
本產品HZHS-12Y-60-300SF6氣體回收裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片SF6氣體回收裝置附件...
