局放綜合分析儀簡介 ----Product introduction
HZJF-IV局放綜合分析儀(以下簡稱為局放儀)采用新技術實現的高性能數字化局放測量分析儀器。本產品為多信號通道、臺式、TFT液晶顯示,系統可靠,故障率低。除了可以用于高壓電氣設備的局部放電測量外,還擁有對變壓器故障點精準定位的功能。
HZJF-IV局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術,實現信號放大(模擬、電子、數字)、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成,從而完成局部放電的測量、定位及故障診斷。
本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。
HZJF-IV局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術,實現信號放大(模擬、電子、數字)、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成,從而完成局部放電的測量、定位及故障診斷。
本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。
局放綜合分析儀參數 ----Technical parameter
| 產品名稱及型號 | HZJF-IV 局放綜合分析儀 |
| 通道數 | 獨立4通道 |
| 采樣速率 | 1M、5M、10M可選 |
| 采樣精度 | 12bit |
| 量程切換 | -40dB,-20dB,0dB,20dB,40dB,60dB共6檔 |
| 測量頻帶 | 3dB 帶寬 10kHz~1MHz |
| 數字濾波 | 10kHz~1MHz 任意選擇 |
| 程控濾波器分段 | 低端頻率:10kHz,20kHz,40kHz,80kHz 高端頻率:100kHz,200kHz,300kHz,400kHz |
| 本量程非線性誤差 | 10% |
| 測量范圍 | 0.1pC~100,000pC |
| 靈敏度 | 0.1pC |
| 可測試品的電容量范圍 | 6pF~250µF |
| 試驗電源頻率范圍 | 50~500Hz |
| 顯示 | |
| 顯示屏 | 12” TFT真彩色觸摸液晶顯示屏 |
| 分辨率 | 1024×768 |
| 接口 | |
| USB | 3路,可外接鼠標鍵盤,以及外接移動存儲設備 |
| 電源模式 | AC 220V;頻率50Hz;功率300W |
| 電信號接口 | 4路BNC接口,用于信號輸入 |
| 光信號接口 | 4路,用于信號輸入 |
| 網口 | 1路 |
| 接地鈕 | 外部接地 |
| 通用說明 | |
| CPU | 主頻1.60GHz |
| 內存 | 2.0GB |
| 硬盤 | 128GB固態硬盤 |
| 系統 | Windows Xp |
| 工作環境 | 環境溫度:-10~45℃ 相對濕度:≤95% |
| 尺寸 | 長×寬×高:474mm × 288mm × 370mm |
| 重量 | 15.8kg |
局放綜合分析儀功能 ----Product features

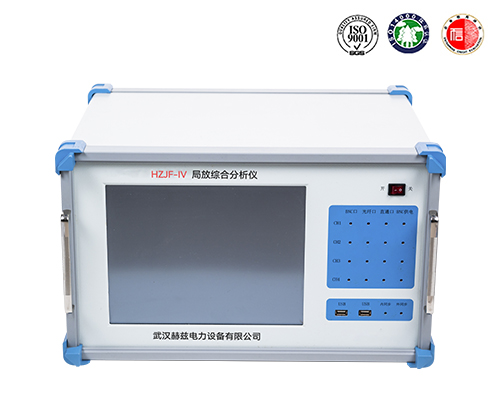

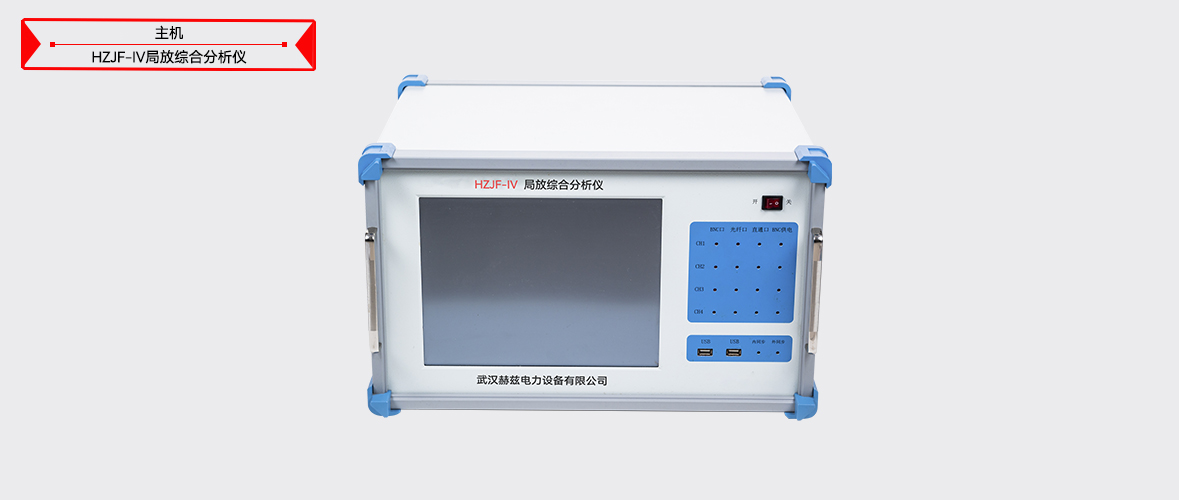

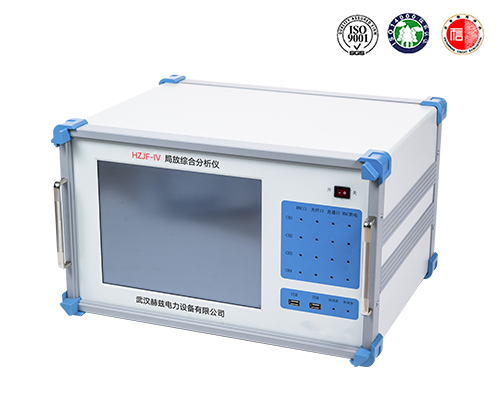

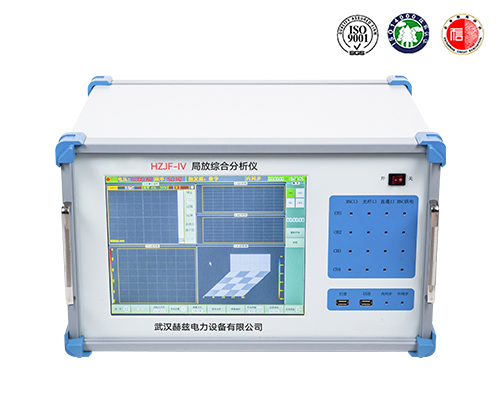

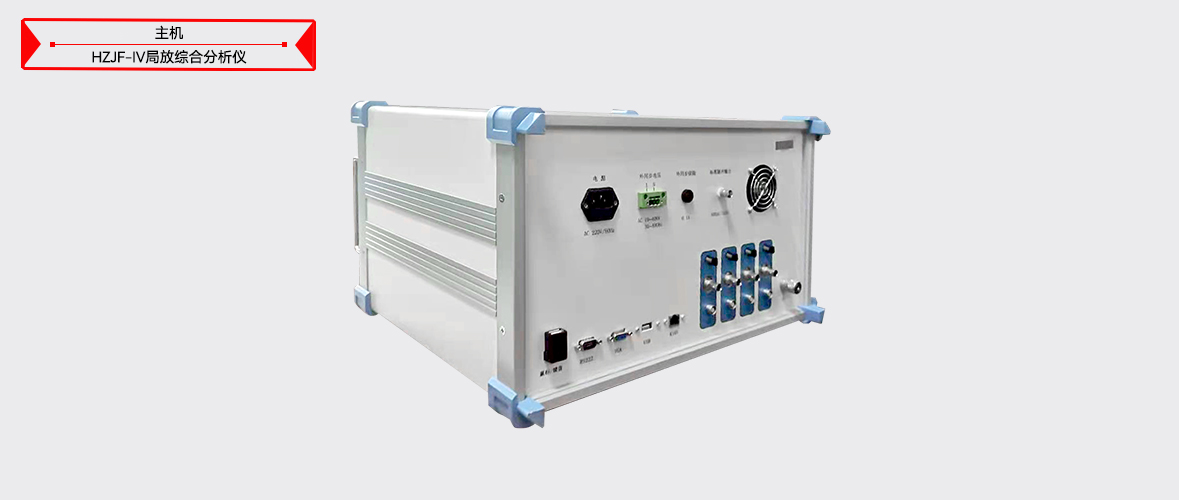

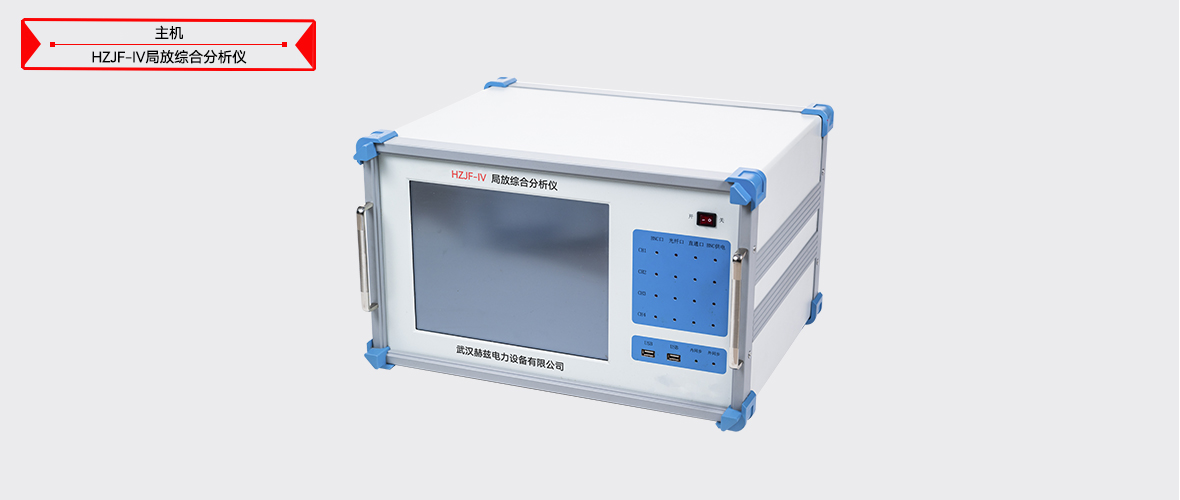

局放綜合分析儀圖片 ----Picture display




局放綜合分析儀附件配件 --------Accessories
本產品HZJF-IV局放綜合分析儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片局放綜合分析儀附件...
