說明武漢赫茲電力設備有限公司承諾所售每一臺「程控式?jīng)_擊電壓試驗儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 程控式?jīng)_擊電壓試驗儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
程控式?jīng)_擊電壓試驗儀簡介 ----Product introduction
HZCJ-CK-30kV設備針對低壓配電系統SPD的II級產品和太陽能電池板進行耐壓測試，可產生沖擊電壓1.2/50μs波形，用于SPD以及元器件的三級試驗和限制電壓試驗。也可對MOV閥片、單元和浪涌保護器（SPD）等進行沖擊電流試驗及殘壓值的檢定，或者用于其他科學研究試驗。
為提高測試自動化程度。該裝置采用計算機和PLC控制技術，主要性能滿足國內外對SPD產品及其器件進行各類組合波測試需求。
為提高測試自動化程度。該裝置采用計算機和PLC控制技術，主要性能滿足國內外對SPD產品及其器件進行各類組合波測試需求。
程控式?jīng)_擊電壓試驗儀參數 ----Technical parameter
技術指標
測試平臺主要技術參數為：
主要配置
測試平臺主要技術參數為：
1、輸入電源：AC220V/31kV/，50Hz；
2、直流最高充電電壓：DC31kV，最大充電電流 0.02A；
3、充電時間：30kV20s~60s 內完成；
4、充電電壓整定：測試初始化進行充電電壓預設定和整定；
5、自動極性轉換：可分別單獨設置正負極性沖擊次數；
6、設備能量：200J/1uF/35kV；
7、1.2-50 沖擊電壓發生回路 充電電壓: 31kV；
輸出能力：1-30kV，波形范圍 T1:±30%、T2:±20%；
8、帶負載能力：≤0.005uf；
9、輸出默認阻抗為：500 Ω；
10、輸出精度：±3%；
11、測量精度：±3%；
12、柜子的尺寸: 寬度 x 直徑 x 高度=600*800*1200mm；
13、重量：約 120 kg；
14、機柜配備可移動腳輪和固定支撐，能夠方便移動和定位。
2、直流最高充電電壓：DC31kV，最大充電電流 0.02A；
3、充電時間：30kV20s~60s 內完成；
4、充電電壓整定：測試初始化進行充電電壓預設定和整定；
5、自動極性轉換：可分別單獨設置正負極性沖擊次數；
6、設備能量：200J/1uF/35kV；
7、1.2-50 沖擊電壓發生回路 充電電壓: 31kV；
輸出能力：1-30kV，波形范圍 T1:±30%、T2:±20%；
8、帶負載能力：≤0.005uf；
9、輸出默認阻抗為：500 Ω；
10、輸出精度：±3%；
11、測量精度：±3%；
12、柜子的尺寸: 寬度 x 直徑 x 高度=600*800*1200mm；
13、重量：約 120 kg；
14、機柜配備可移動腳輪和固定支撐，能夠方便移動和定位。
主要配置
| 編號 | 名稱 | 型號/數據 | 數量 | 備注 |
| 1 | 沖擊電壓發生器 | HZCJ-CK-30kV | 1 | 輸出30kV |
| 2 | 波形 1 | 1.2/50 μs | 1 | |
| 3 | 接地棒 | HZ-DB5 | 1 | |
| 4 | 高壓分壓器 | 30kV | 1 | 測量輸出波形(內置) |
| 5 | 調波單元 | 2組（手動插件切換） | 1 | 用于測試負載的調節 |
| 6 | 測量分析系統 | TBS1102 示波器+GSATS | 1 | 波形分析測量 |
| 7 | 觸摸屏一體機 | 常規配置 | 1 | 安裝測量分析軟件 |
| 8 | 技術服務 | 1 天安裝與培訓 | 1 | |
| 9 | 文件 | 用戶手冊，測試報告和電氣圖紙 | 1 |
程控式?jīng)_擊電壓試驗儀功能 ----Product features
適用條件
1、海拔高度：≤1000m；
2、環境溫度：－5℃~+40℃,最大日溫差：25℃；
3、相對濕度：<85％（20℃),無凝露；
4、使用環境：戶內；
5、無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體；
6、電源電壓的波形為正弦波,波形畸變率<5%,電壓波動小于10%；
7、接地電阻不大于1Ω。
1、海拔高度：≤1000m；
2、環境溫度：－5℃~+40℃,最大日溫差：25℃；
3、相對濕度：<85％（20℃),無凝露；
4、使用環境：戶內；
5、無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體；
6、電源電壓的波形為正弦波,波形畸變率<5%,電壓波動小于10%；
7、接地電阻不大于1Ω。

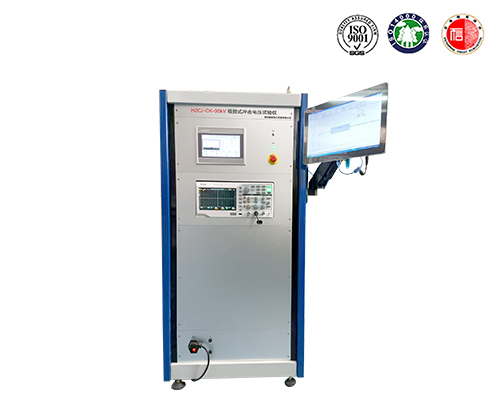

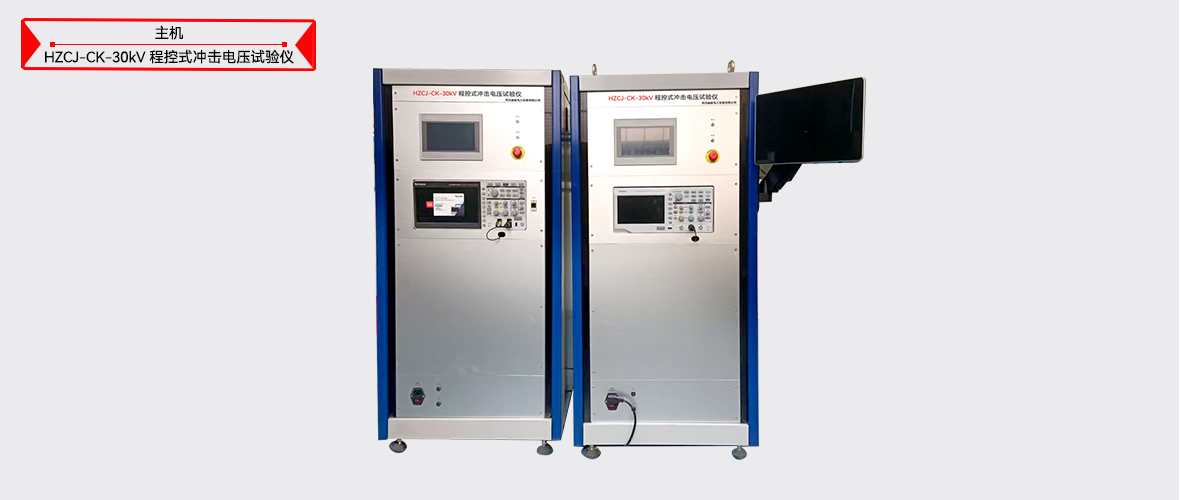

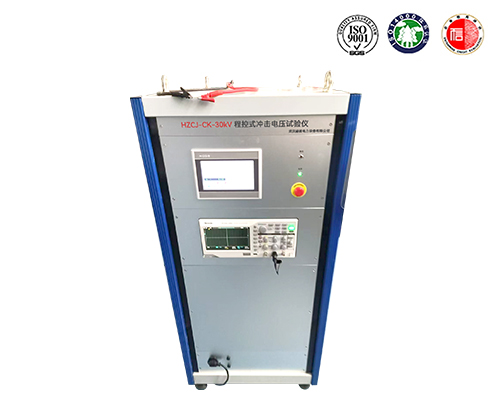

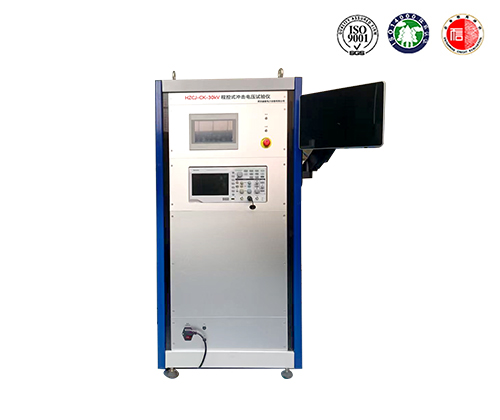

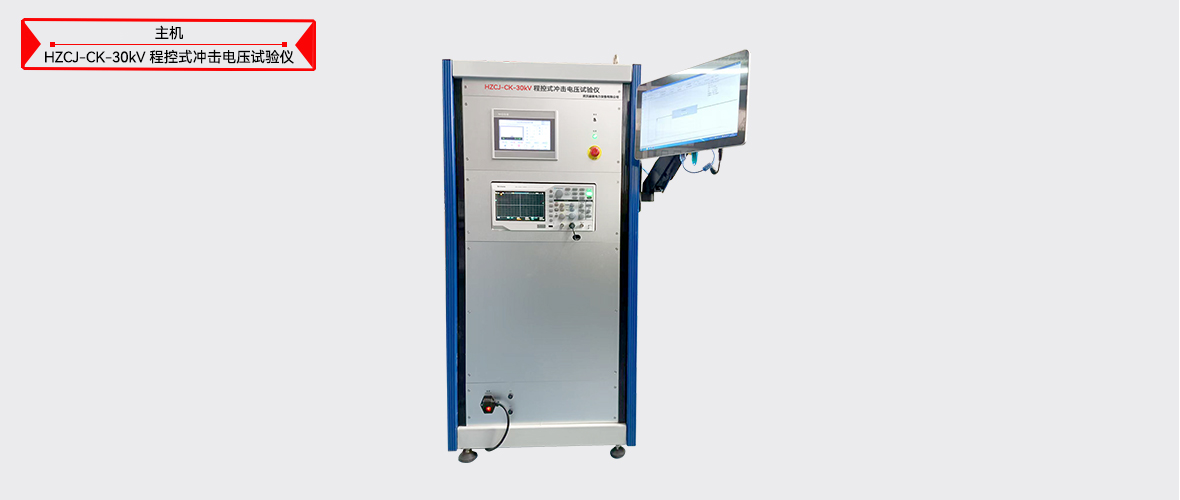

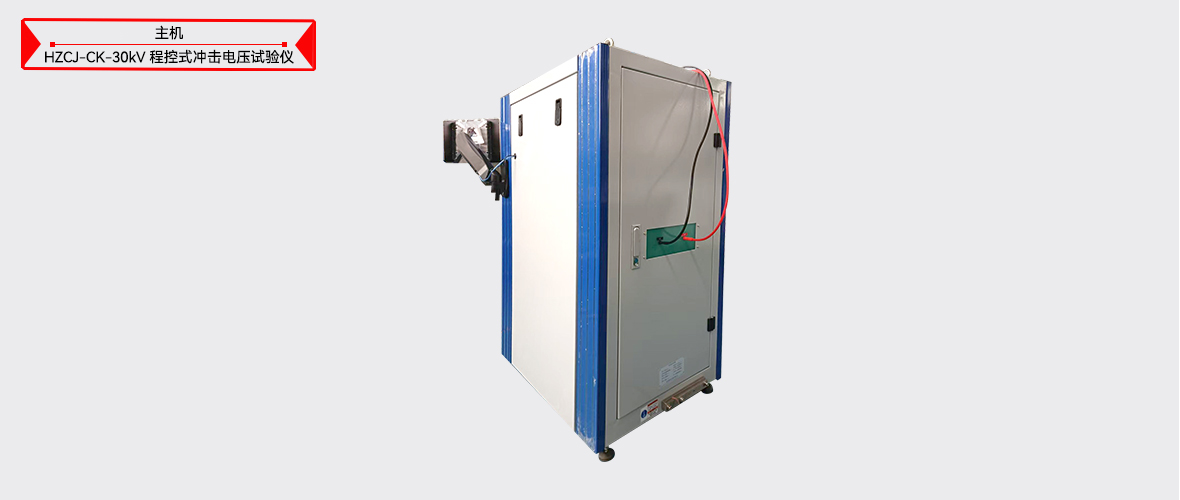

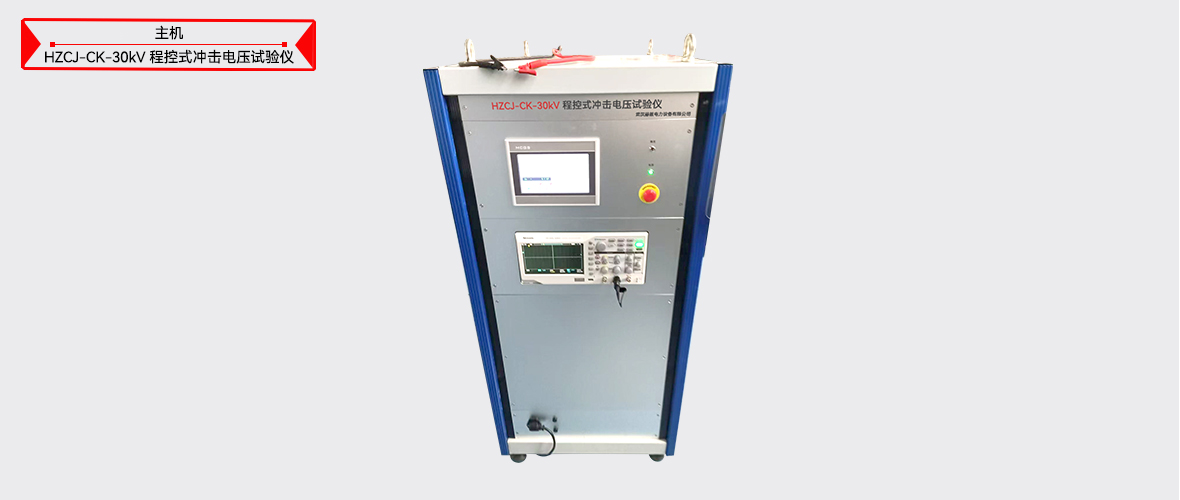

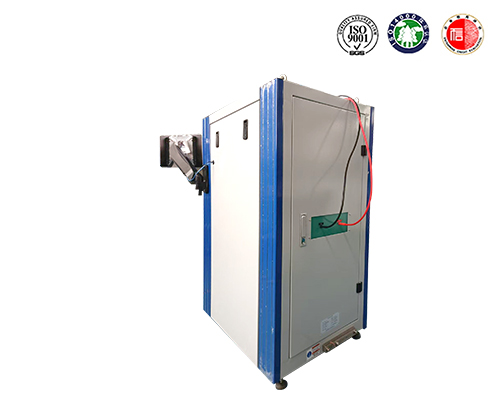

程控式?jīng)_擊電壓試驗儀圖片 ----Picture display
程控式?jīng)_擊電壓試驗儀附件配件 --------Accessories
本產品HZCJ-CK-30kV程控式?jīng)_擊電壓試驗儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片程控式?jīng)_擊電壓試驗儀附件...
