程控耐壓測試儀簡介 ----Product introduction
HZ-9330系列程控耐壓測試儀是一款采用局速M(fèi)CU和大規模數字電路設計的高性能安全測試儀。輸出電壓升高和降低。輸出電壓的頻率安全由單片機控制，可實時顯示擊穿電流和電壓值，并具有軟件校準功能。配備PLC接口、RS232C、RS485、USB設備、USB主機接口，可方便地與計算機或PLC結合，組成綜合測試系統。可快速準確地對家用電器、儀器儀表、照明電器、電熱電器、電腦、信息機等進行全面的安全測量。
程控耐壓測試儀參數 ----Technical parameter
| 參數 | 機型 | HZ-9330 | HZ-9330A | HZ-9330B | HZ-9330AY |
| 交流耐壓測試 |
電壓范圍 | 0.050kV~5.000kV | 0.050kV~5.000kV | 0.050kV~5.000kV | 0.050kV~5.000kV |
| 電壓精度 | ±（2%+5V） | ±（2%+5V） | ±（2%+5V） | ±（2%+5V） | |
| 分辨率 | 1V | 1V | 1V | 1V | |
| 最大輸出功率 | 100VA(5.000kV/20mA) | 100VA(5.000kV/20mA) | 100VA(5.000kV/20mA) | 100VA(5.000kV/20mA) | |
| 最大額定電流 | 20mA | 20mA | 20mA | 20mA | |
| 下限電流范圍 | 0~20mA,0=不判斷下限 | 0~20mA,0=不判斷下限 | 0~20mA,0=不判斷下限 | 0~20mA,0=不判斷下限 | |
| 輸出波形 | 正弦波 | 正弦波 | 正弦波 | 正弦波 | |
| 輸出波形失真 | ≤5%(空載或純阻性負載) | ≤5%(空載或純阻性負載) | ≤5%(空載或純阻性負載) | ≤5%(空載或純阻性負載) | |
| DDS線性功放 | DDS線性功放 | DDS線性功放 | DDS線性功放 | ||
| 電壓上升時間 | 0.1s~999.9s，OFF=電壓上升時間關 | 0.1s~999.9s，OFF=電壓上升時間關 | 0.1s~999.9s，OFF=電壓上升時間關 | 0.1s~999.9s，OFF=電壓上升時間關 | |
| 測試時間 | 0.3s~999.9s，OFF=連續測試 | 0.3s~999.9s，OFF=連續測試 | 0.3s~999.9s，OFF=連續測試 | 0.3s~999.9s，OFF=連續測試 | |
| 電壓下降時間 | 0.1s~999.9s， OFF=電壓下降時間關 |
0.1s~999.9s， OFF=電壓下降時間關 |
0.1s~999.9s， OFF=電壓下降時間關 |
0.1s~999.9s， OFF=電壓下降時間關 |
|
| 直流耐壓測試 |
電壓范圍 | 0.050kV~6.000kV | 0.050kV~6.000kV | 0.050kV~6.000kV | |
| 電壓精度 | ±（2%+5V） | ±（2%+5V） | ±（2%+5V） | ||
| 分辨率 | 1V | 1V | 1V | ||
| 最大輸出功率 | 60W(6.000kV/10mA) | 60W(6.000kV/10mA) | 60W(6.000kV/10mA) | ||
| 最大額定電流 | 0~10mA | 0~10mA | 0~10mA | ||
| 下限電流范圍 | 0~10mA | 0~10mA | 0~10mA | ||
| 紋波系數 | ≤5%(6kV/10mA) | ≤5%(6kV/10mA) | ≤5%(6kV/10mA) | ||
| 放電時間 | ≤200ms | ≤200ms | ≤200ms | ||
| 電壓上升時間 | 0.1s~999.9s， OFF=電壓上升時間關 |
0.1s~999.9s， OFF=電壓上升時間關 |
0.1s~999.9s， OFF=電壓上升時間關 |
||
| 測試時間 | 0.3s~999.9s，OFF=連續測試 | 0.3s~999.9s，OFF=連續測試 | 0.3s~999.9s，OFF=連續測試 | ||
| 電壓下降時間 | 0.1s~999.9s， OFF=電壓下降時間關 |
0.1s~999.9s， OFF=電壓下降時間關 |
0.1s~999.9s， OFF=電壓下降時間關 |
||
| 絕緣測試 |
輸出電壓設定 | 0.050kV~5.000kV解析度：1V volts/Step | |||
| 電阻上限設定 | 范圍：(0.2M~100G)Ω | ||||
| 電阻下限設定 | 范圍：(0.1M~100)GΩ | ||||
| 電壓上升時間 | 0.1s~999.9s，OFF=電壓上升時間關 | ||||
| 測試時間 | 0.3s~999.9s，OFF=連續測試 | ||||
| 電壓下降時間 | 0.1s~999.9s，OFF=電壓下降時間關 | ||||
| 電阻表 |
≥500v0.10MΩ-1.0GΩ ±5%1.0G-50.0GΩ±10% 50.0GΩ-100.0GΩ±15% <500V0.20MΩ-1.0GΩ±10%1.0GΩ-10.0GΩ 無精度要求 |
||||
| 機型 | 臥式 | 臥式 | 臥式 | 臥式 | |
| 電弧偵測 | 1mA-20mA | 1mA-20mA | 1mA-20mA | 1mA-20mA | |
| 輸入特性 | 100V~240V50Hz/60Hz | 100V~240V50Hz/60Hz | 100V~240V50Hz/60Hz | 100V~240V50Hz/60Hz | |
| 測試報警 | 蜂鳴器、液晶顯示、FAIL指示燈 | 蜂鳴器、液晶顯示、FAIL指示燈 | 蜂鳴器、液晶顯示、FAIL指示燈 | 蜂鳴器、液晶顯示、FAIL指示燈 | |
| 屏幕尺寸 | 3.5寸TFT液晶顯示屏 | 3.5寸TFT液晶顯示屏 | 3.5寸TFT液晶顯示屏 | 3.5寸TFT液晶顯示屏 | |
| 通訊接口 | HANDLER、RS232、RS485、USBDRV(電腦接口)、USBHOST(U盤接口)、LAN | HANDLER、RS232、RS485、USBDRV(電腦接口)、USBHOST(U盤接口)、LAN | HANDLER、RS232、RS485、USBDRV(電腦接口)、USBHOST(U盤接口)、LAN | HANDLER、RS232、RS485、USBDRV(電腦接口)、USBHOST(U盤接口)、LAN | |
| 存儲器 | 64Mflash每個文件可存儲50個測試步驟 | 64Mflash每個文件可存儲50個測試步驟 | 64Mflash每個文件可存儲50個測試步驟 | 64Mflash每個文件可存儲50個測試步驟 | |
| 外形體積(W×D×H) | 260*400*100mm | 260*400*100mm | 260*400*100mm | 260*400*100mm | |
| 重量(KG) | 7KG | 7KG | 7KG | 7KG | |
| 隨機標配附件 | 電源線HZ00001、RS232通訊電纜HZ00002、測試線HZ26003A測試線HZ00048 | 電源線HZ00001、RS232通訊電纜HZ00002、測試線HZ00048測試線HZ26003A | 電源線HZ00001、RS232通訊電纜HZ00002、測試線HZ00048測試線HZ26003A | 電源線HZ00001、RS232通訊電纜HZ00002、測試線HZ00048、測試線HZ26003A、HZ8N+高壓棒BNC雙頭線HZ00016 | |
| 選配件 | HZ00031USB轉Rs485母串口線工業級 HZ8N+高壓棒 HZ00003RS232轉USB線 |
HZ00031USB轉Rs485母串口線工業級 HZ8N+高壓棒 HZ00003RS232轉USB線 |
HZ00031USB轉Rs485母串口線工業級 HZ8N+高壓棒 HZ00003RS232轉USB線 |
HZ00031USB轉Rs485母串口線工業級 HZ00003RS232轉USB線 |
|
| 接觸檢查 | 可選打開或者關閉 | 可選打開或者關閉 | 可選打開或者關閉 | 可選打開或者關閉 | |
主要配置
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 高壓測試夾 | 1 | 條 | HZ26003A |
| 2 | 測試線 | 1 | 條 | HZ00048 |
| 3 | 電源線 | 1 | 條 | HZ00001 |
| 4 | 串口連接線 | 1 | 條 | RS232 |
| 5 | HZ8N+高壓棒 | 1 | 條 | (僅HZ-9330AY配) |
| 6 | BNC雙頭線 | 2 | 條 | (僅HZ-9330AY配) |
| 7 | 合格證 | 1 | 份 | |
| 8 | 校準證書 | 1 | 份 |
程控耐壓測試儀功能 ----Product features
1、交/直流耐壓功能采用DDS數字信號合成技術，產生準確、穩定、純凈、低失真的波形。
2、可調高壓上升和下降時間，滿足不同測試對象的要求，具有電弧檢測功能，測試結果可同時保存。
3、具有雙頻綜合測試，頻率范圍50Hz、60Hz人性化操作界面，支持?jǐn)?shù)字鍵輸入、撥盤輸入，操作更簡單。
4、完整的操作幫助提示，可有效提高用戶效率，支持字符文件名輸入，文件名最大長度為12個字符。
5、測試步驟與系統狀態信息同步顯示，便于了解測試步驟詳情及測試過程中的系統狀態。
6、中英文雙語操作界面，適應不同用戶需求，支持大容量存儲。適應不同的測試應用要求。
2、可調高壓上升和下降時間，滿足不同測試對象的要求，具有電弧檢測功能，測試結果可同時保存。
3、具有雙頻綜合測試，頻率范圍50Hz、60Hz人性化操作界面，支持?jǐn)?shù)字鍵輸入、撥盤輸入，操作更簡單。
4、完整的操作幫助提示，可有效提高用戶效率，支持字符文件名輸入，文件名最大長度為12個字符。
5、測試步驟與系統狀態信息同步顯示，便于了解測試步驟詳情及測試過程中的系統狀態。
6、中英文雙語操作界面，適應不同用戶需求，支持大容量存儲。適應不同的測試應用要求。

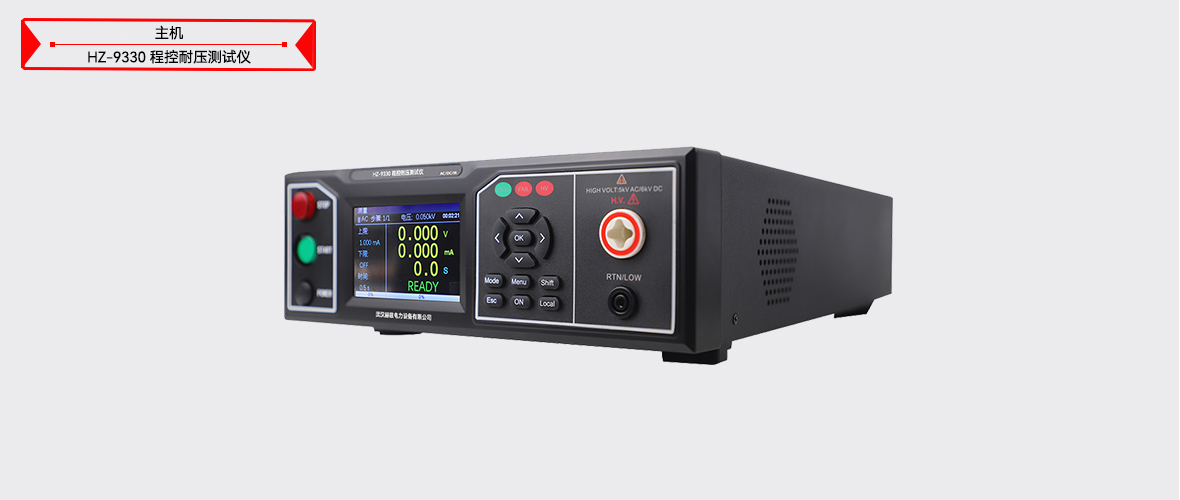

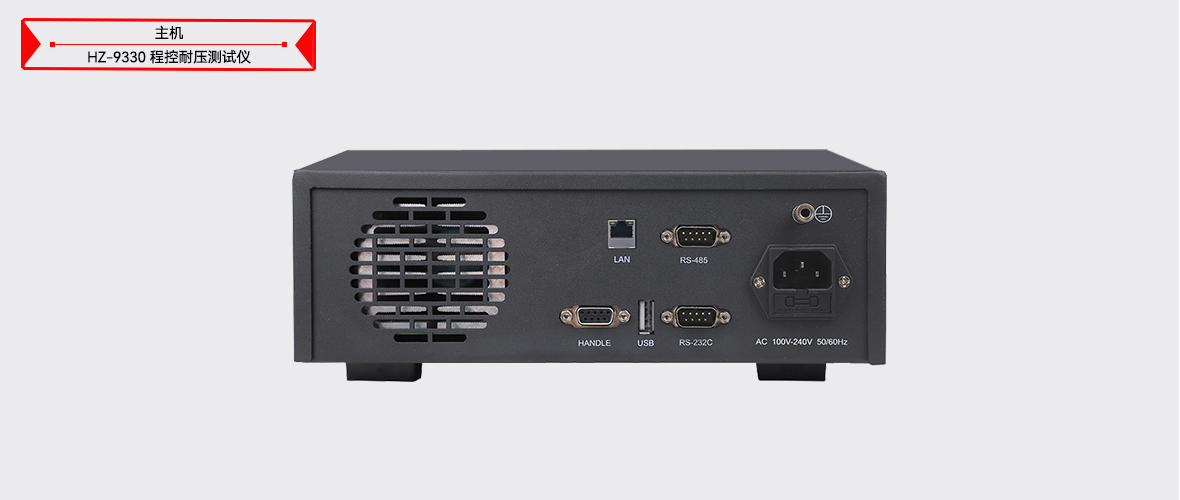

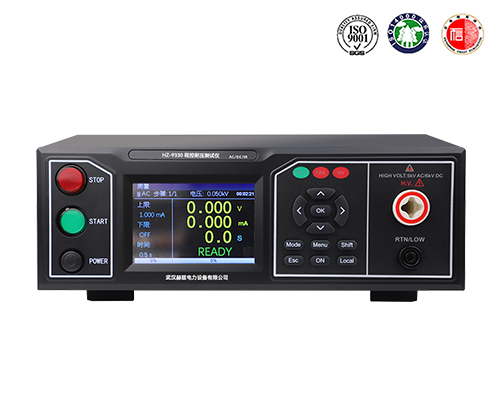

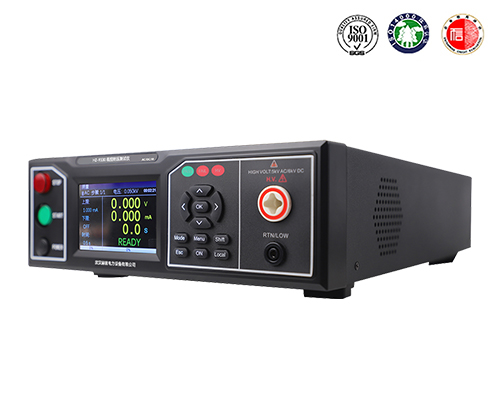

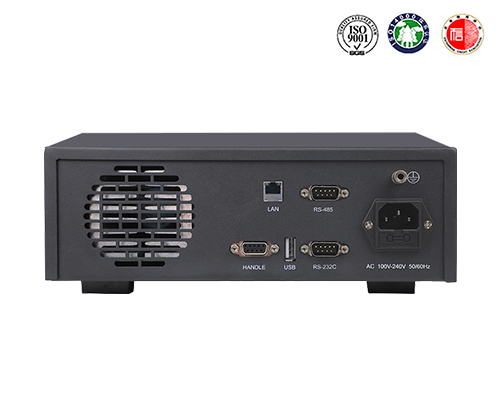

程控耐壓測試儀圖片 ----Picture display
程控耐壓測試儀附件配件 --------Accessories
本產品HZ-9330系列程控耐壓測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片程控耐壓測試儀附件...
