說明武漢赫茲電力設備有限公司承諾所售每一臺「可程式恒溫恒濕試驗箱」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 可程式恒溫恒濕試驗箱整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
可程式恒溫恒濕試驗箱簡介 ----Product introduction
可程式恒溫恒濕試驗箱參數 ----Technical parameter
| 產品名稱 產品型號 |
可程式恒溫恒濕試驗箱 HZHWS-200 |
| 試樣限制 | 本試驗設備禁止： 易燃、易爆、易揮發性物質試樣的試驗或儲存 腐蝕性物質試樣的試驗或儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗或儲存 放射性物質試樣的試驗或儲存 劇毒物質試樣的試驗或儲存 試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存 |
| 容積、尺寸和重量 | |
| 標稱內容積 | 408L |
| 內箱尺寸 | 寬800mm × 深600mm × 高850mm |
| 外型尺寸 | 寬1350mm × 深1150mm × 高1950mm |
| 重量 | 350KG |
| 電源 | 380V 12KW |
| 性能 | |
| 測試環境條件 | 環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下 |
| 測試方法 | GB/T 5170.2-2008 溫度試驗設備 GB/T 5170.5-2008 濕熱試驗設備 |
| 溫度范圍 | -60℃～+150℃ |
| 濕度范圍 | 20%-98% 濕度 |
| 溫度波動度 | ≤0.5℃（注：如按GB/T5170.2-1996表示，波動度為≤±0.25℃） |
| 溫度偏差 | ±2℃ |
| 溫度精度 | ±0.5℃ |
| 溫度均勻度 | 小于等于±2℃ |
| 升溫時間 | 3℃/min（平均升溫速率） |
| 降溫時間 | 1℃/min（平均降溫速率） |

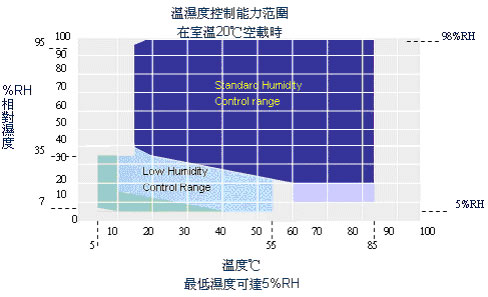

| 濕度范圍（僅濕熱型） | （20～98）%RH（參照溫濕度可控制范圍圖，無有源濕、熱負載） 溫濕度可控制范圍圖 |
| 相對濕度偏差（僅濕熱型） | ±2.0%RH |
| 滿足試驗方法 |
GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb GJB150.4-1986 低溫試驗 GJB150.3-1986 高溫試驗 |
| GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab GB/T2423.4-2008(IEC60068-2-30:2005) 交變濕熱試驗方法Db GJB150.9-1986 濕熱試驗（圖1、圖2） （每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載） |
|
| 結構特征 | |
| 保溫圍護結構 | 1.外壁材料：優質沙面不銹鋼板 2.內壁材料：優質鏡面不銹鋼板 （密封條可耐高低溫范圍-100度----+300度，壽命10年） 3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維 |
| 空氣調節通道A | 1. 采多翼離心式循壞風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。 2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。 3. 可調式側吹出風口及護綱回風口。 |
| 試驗箱標準配置 |
1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上） 2.引線孔：φ50mm 1個（位于箱體左側） 3.門上備室內照明燈(高效長壽節能燈) 4.移動腳輪：4個 5.樣品架：不銹鋼樣品架1層，掛鉤4個，承重(均布):25kg/層（箱內樣品累計總承載不超過：100kg） |
| 門 | 單開鉸鏈門（面對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置 |
| 控制面板 | 控制器顯示屏、電源開關及狀態指示燈 |
| 機械室 | 制冷機組、接水盤、排水孔、冷凝風機、冷凝器進風口、補給水箱 |
| 配電控制柜 | IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、空氣開關 |
| 加熱器 | 1.鎳鉻合金電熱絲式加熱器 2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） 3.加熱器功率：1.2KW |
| 加濕器（僅濕熱型） | 1.外置可拆卸鍋爐加濕方法 2.不銹鋼鎧裝加熱器 3.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） 4.水位控制裝置，加熱器防干燒裝置，沉淀物收集裝置，液位觀察窗 5.加濕器功率：2.5KW |
| 水路（僅濕熱型） | 1.補給水箱50L，含高低水位指示，可拆卸清洗 2.高效電磁擠壓水泵，可連續運轉5000H 4.高低溫雙水位電子液位開關，可防止誤動作 5.缺水空焚超溫保護+超低水位保護+供水超時，確保設備安全運行 |
| 電源線孔及排水孔 | 位于箱體背面 |
| 制冷系統 | |
| 工作方式A | 采用二級壓縮 |
| 制冷壓縮機 | 全封閉低噪音轉子式壓縮機 |
| 蒸發器 | 翅片管式換熱器（兼做除濕器） |
| 冷凝器 | 風冷式：翅片管式換熱器。 |
| 節流裝置 | 膨脹閥+毛細管 |
| 板式熱交換器 （復疊式制冷系統采用） |
不銹鋼釬焊板式換熱器 |
| 制冷機控制方式 | 1.控制系統根據試驗條件自動調節制冷機運行最佳節能工況 2.蒸發器制冷量由控制系統驅動電磁閥切換 3.壓縮機回氣冷卻回路 |
| 制冷劑 | R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用） |
| 電氣控制系統 | |

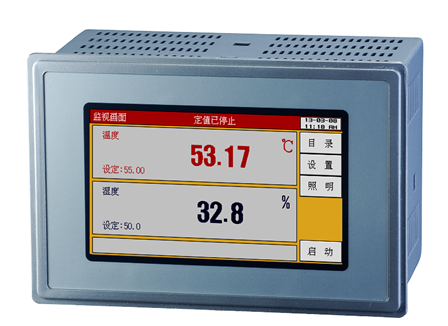

| 控制器 |  |
| 顯示器 | 7英寸 |
| 運行方式 | 程序方式、定值方式 |
| 設定方式 | 中英文菜單（可自由選擇），觸摸屏方式輸入 |
| 程序容量 | HZMI880（觸摸式） 1.程序：最大10組 2.段數：最大120段 3.循環數：最大可無限循環 |
| 設定范圍 | 溫度：根據設備的溫度工作范圍調整 |
| 分辨率 | 溫度：0.1℃；時間：1min; 濕度：0.1％RH(溫濕度試驗設備) |
| 輸入 | PT100白金熱電阻 |
| 控制方式 | 1.抗積分飽和PID 2.BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制 (溫度試驗設備) 3.BTHC平衡調溫調濕控制方式+DCC智能冷量控制+DEC智能電氣控制(溫濕度試驗設備) |
| 曲線記錄功能 | 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為180天(當采樣周期為60S時) |
| 附屬功能 | 1.故障報警及原因、處理提示功能 2.斷電保護功能 3.上下限溫度保護功能 4.日歷定時功能(自動啟動及自動停止運行) 5.自診斷功能。 |
| 溫濕度測量 | 溫度：PT100白金熱電阻 濕度：干濕球溫度計法（僅濕熱型） |
| 濕熱系統供水（僅濕熱型） | |
| 供水方式 | 水泵提升 |
| 供水裝置位置 | 正面抽屜式水箱 |
| 儲水箱容積 | 50L（手提式） |
| 供水水質要求 | 電阻率≥500Ω·m |
| 安全保護裝置 | |
| 制冷系統 | 1.壓縮機過熱 2.壓縮機過流 3.壓縮機超壓 4.冷凝風機過熱 |
| 加濕系統（僅濕熱型） | 1.加濕熱管干燒 2.水位異常 3.供水超時 |
| 試驗箱 | 1.可調式超溫 2.空氣調節通道極限超溫 3.風機電機過熱 |
| 其它 | 1.總電源相序和缺相保護（三相式電源適用） 2.過載及短路保護 3.箱體多次開門造成制冷系統故障報警保護 |
| 其他配置 | |
| 電源線纜 | 380V 12KW |
| 總電源開關 | NFB斷路器 |
| 運輸 | 試驗箱為整體式，整體運輸 |
| 使用條件 | 由用戶保證下列各項條件 |

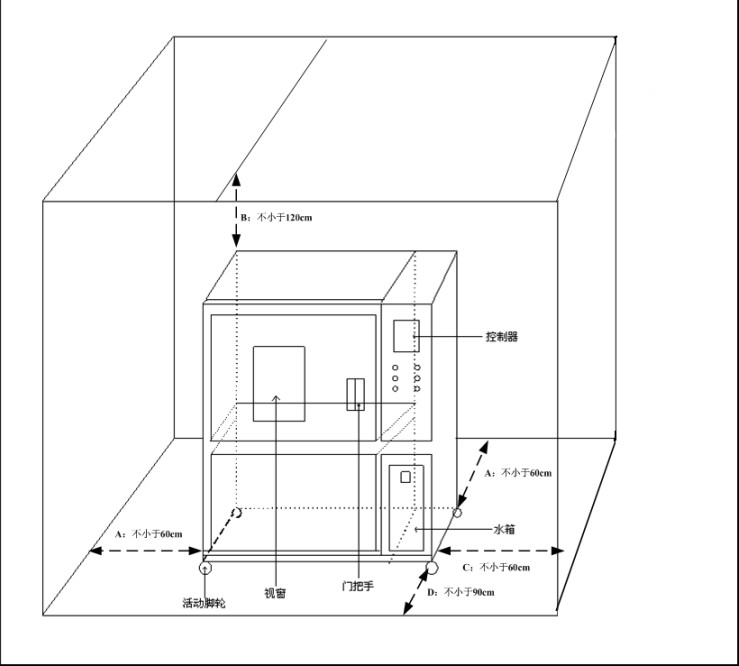

| 安裝場地 | 1.地面平整，通風良好 2.設備周圍無強烈振動 3.設備周圍無強電磁場影響 4.設備周圍無易燃、易爆、腐蝕性物質和粉塵 5.設備周圍留有適當的使用及維護空間，如下圖所示： |
 A：不小于60cm B：不小于120cm C：不小于60cm D: 不小于120cm |
|
| 環境條件 | 1.溫度：5℃～35℃ 2.相對濕度：≤85% 3.氣壓：86kPa～106kPa |
| 自來水（僅限配純水機的濕熱型設備） | 流量≥200kg/h，壓力0.1MPa～0.25MPa 自來水符合GB 5749-1985 生活飲用水衛生標準 注：純水機備DN15內螺紋接頭 |
主要配置
| 序號 | 名稱 | 數量 | 單位 |
| 1 | 控制器 | 1 | 臺 |
| 2 | 熱繼電器 | 1 | 臺 |
| 3 | 中間繼電器 | 1 | 臺 |
| 4 | 時間繼電器 | 1 | 臺 |
| 5 | 超溫保護 | 1 | 臺 |
| 6 | 溫濕度傳感器 | 1 | 臺 |
| 7 | 照明燈 | 1 | 臺 |
| 8 | 按鈕開關 | 1 | 個 |
| 9 | 加熱器（加溫和加濕） | 1 | 臺 |
| 10 | 循環風機 | 1 | 臺 |
| 11 | 風輪 | 1 | 臺 |
| 12 | 水泵（恒溫恒濕專用） | 1 | 臺 |
| 13 | 純水裝置（恒溫恒濕專用） | 1 | 臺 |
| 14 | 多層真空玻璃視窗 | 1 | 臺 |
| 15 | 高溫線 | 1 | 卷 |
| 16 | 電線電纜 | 1 | 卷 |
| 17 | 壓縮機 | 1 | 臺 |
| 18 | 冷凝器 | 1 | 臺 |
| 19 | 干燥過濾器 | 1 | 臺 |
| 20 | 膨脹閥 | 1 | 個 |
| 21 | 電磁閥 | 1 | 個 |
| 22 | 蒸發器 | 1 | 臺 |
可程式恒溫恒濕試驗箱功能 ----Product features

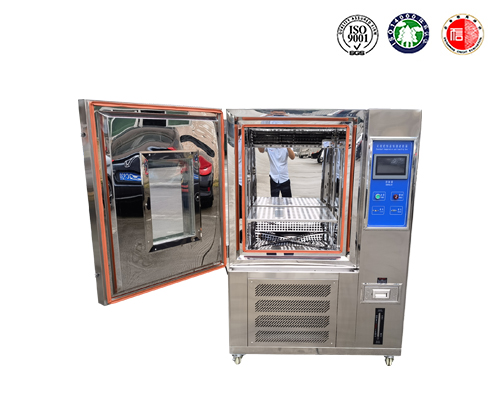

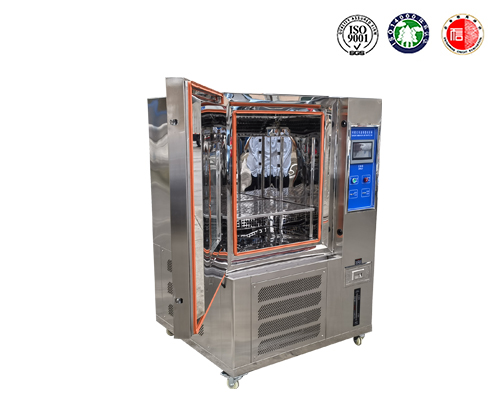

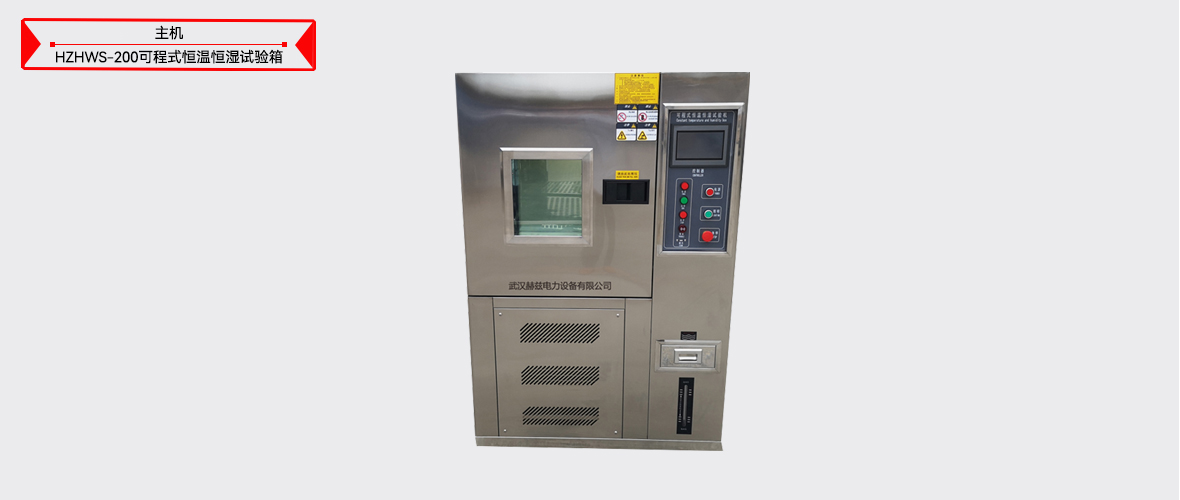

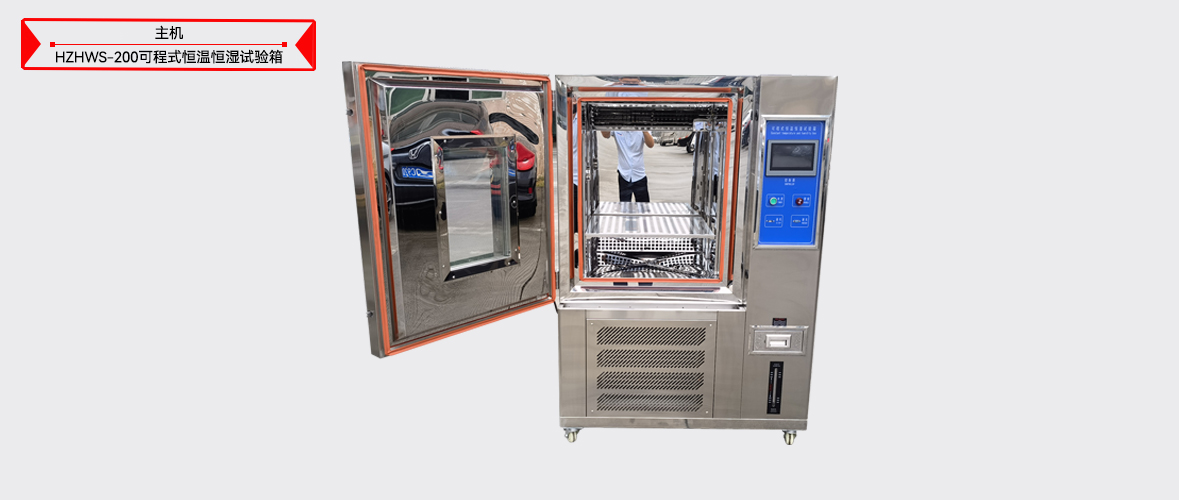

可程式恒溫恒濕試驗箱圖片 ----Picture display
可程式恒溫恒濕試驗箱附件配件 --------Accessories
本產品HZHWS-200可程式恒溫恒濕試驗箱表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片可程式恒溫恒濕試驗箱附件...
