1、裝置功能特點

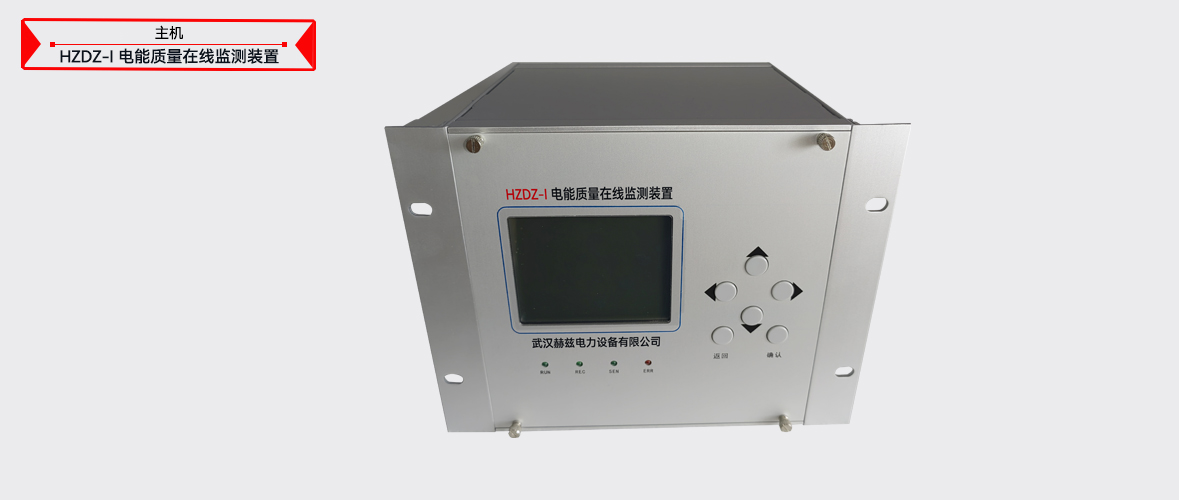

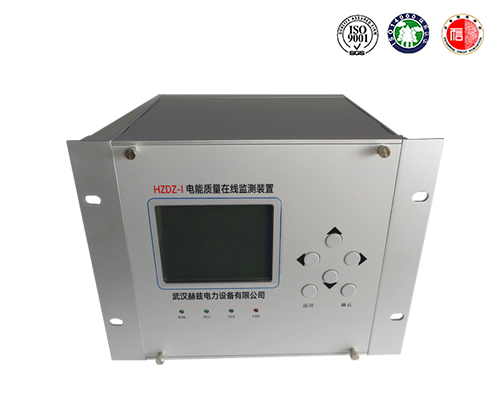

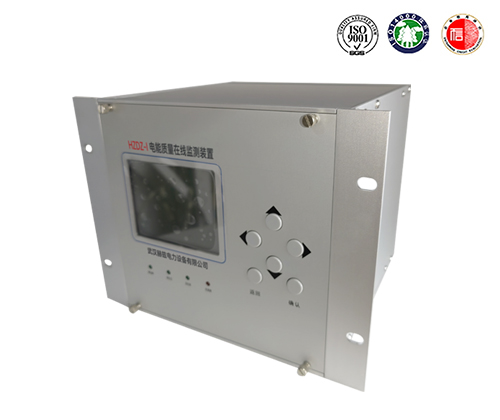

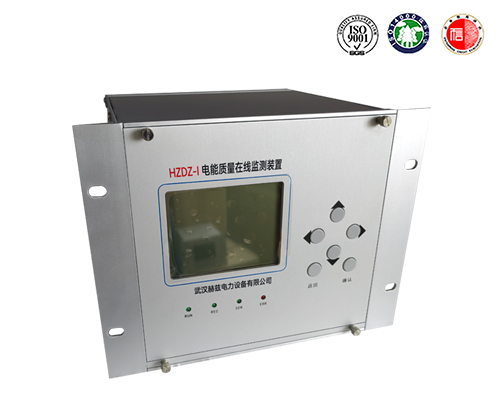

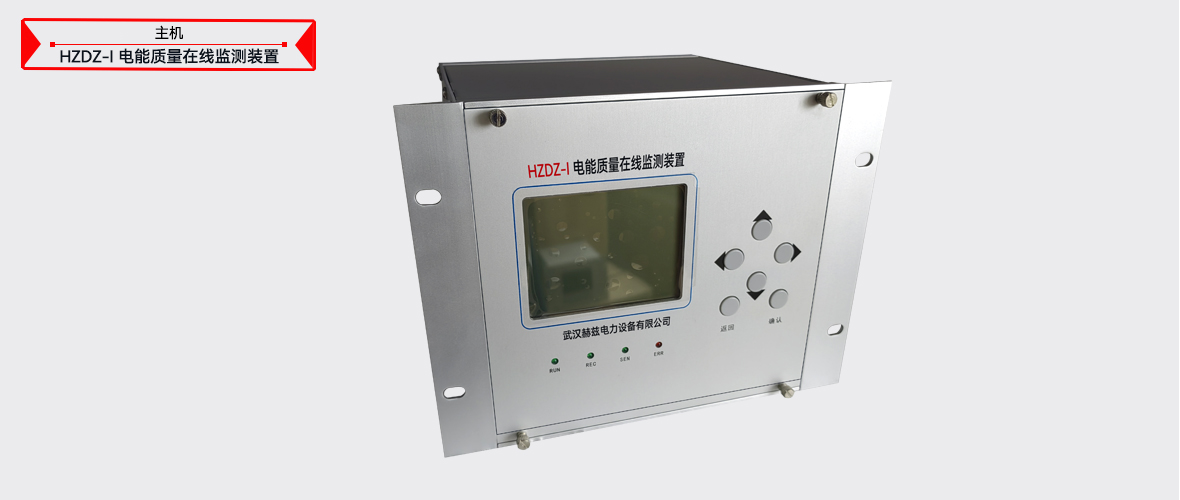

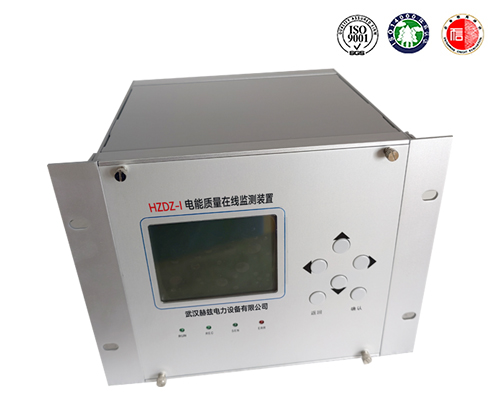

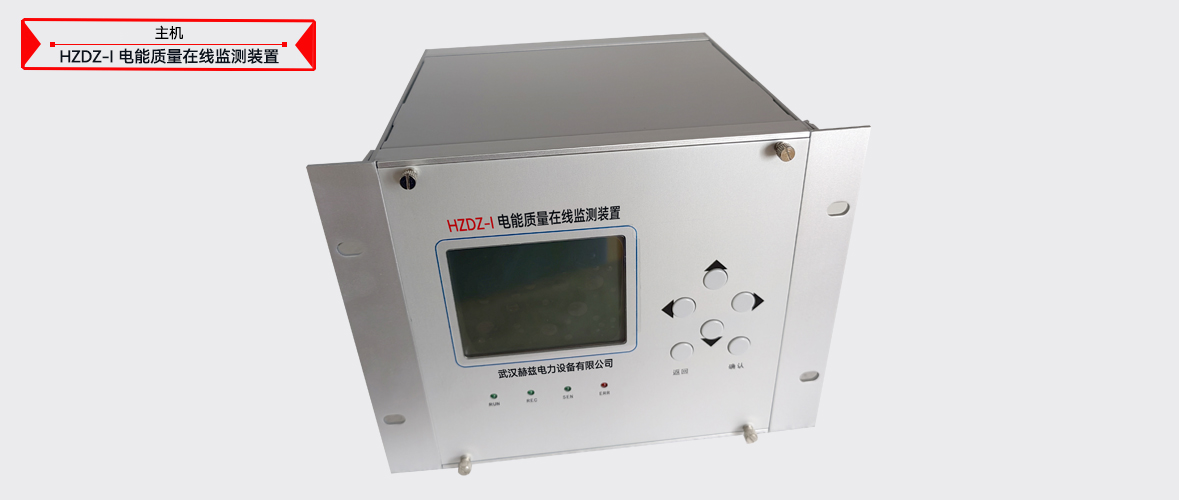

電能質量在線監測裝置，是我公司在研究總結國內外電能質量監測裝置特點和實踐經驗基礎上，嚴格按照國家頒布的相關技術標準，自主設計開發的新一代嵌入式電能質量在線監測產品。

2、裝置特點
2.1 裝置硬件平臺具有如下主要特點：
1）采用TI 公司32 位DSP為核心，具有強大的數據處理能力和邏輯、控制能力，核心硬件處于國內先進水平；
2）采用國際先進的嵌入式實時操作系統作為軟件平臺，全部軟件采用高級語言編程，保證了系統的高可靠性和高移植性；
3）數據采集通道采用單通道單A/D 設計，通道獨享一個16 位并行A/D，完全同步采樣，精度更高、速度更快；
4）大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，實時數據掉電不丟失；
5）采用鎖相環技術，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率”泄漏”；
6）采用了四層印刷電路板（PCB）和SMT 工藝、繼電保護裝置常用的”背插式”結構；
2.2 裝置功能
裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。裝置主要具有以下功能：
1）基本測量量
電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數；
2）基本監測指標
a) 三相基波電壓、電流有效值，基波功率、功率因數、相位等；
b) 電壓偏差；
c) 頻率偏差；
d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
e) 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；各次諧波的有功、無功功率等；
3）高級監測指標
a) 間諧波；
b) 電壓波動、閃變；
c) 電壓驟升、驟降、短時中斷；
4）顯示功能
裝置面板上帶有大屏幕LCD顯示器，以圖形方式顯示主要電能質量監測指標的實時數據。
5）設置功能
可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。
6）記錄存儲功能
可對基本監測指標和高級監測指標實時保存，統計時間間隔可設置，3Min數據（保存最大值、最小值、平均值、95％概率大值中的一項）在裝置上最長保存時間為 1年以上，之后按”先進先出”原則更新。
7）統計功能
裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等。
8）通訊功能
裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口與遠方通訊。
9）暫態事件觸發錄波功能
可根據客戶要求設定事件觸發限值，記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。

3、 電能質量分析軟件功能特點
電能質量分析管理軟件是一款專業的電能質量數據、報表圖形分析處理的專業軟件，該軟件結合我國電能質量相關標準和國際IEC相關標準設計，軟件采用C++環境開發，能夠滿足絕大多數電網電能質量監測管理的需求，電能質量分析管理軟件均有客戶端(C/S版)和瀏覽器(B/S版)兩種，根據客戶要求進行配置。
軟件具有如下特點：
1）采用面向?qū)ο蟮木幊谭椒ǎ瑢?duì)功能進行模塊化設計，使用獨特的內存數據庫管理機制，從而實現快速實時響應。
2）完全采用鏈表、矩陣、映射等先進數據結構定義，保持了系統良好的可擴展性。
3）進程間采用Socket 網絡通訊方式，各進程既可在同一臺計算平臺上運行，也可在網絡上的不同計算平臺上分布運行。
4）線程、進程間分層檢測監督下級線程、進程運行狀態，自動注銷和重新啟動失效的線程、進程，保證系統的安全可靠。
5）完善的系統信息記錄功能。全面記錄客戶機、服務器、通訊程序等重要程序的啟動、運行、退出狀態的均有信息提示和事件，能幫助運行人員在計算機系統發生異常情況下及時找到出問題的模塊，同時可以作為網絡運行安全、穩定的參考信息。通過固定的歷史表格可以記錄一段時間的統計數據和實時數據。（時間段可以進行設置）
6）用戶權限化管理，不同的用戶擁有不同的操作權限。
7）擁有的C/S（客戶機/服務器）和B/S（瀏覽器/服務器）兩種系統模式：C/S 系統在邏輯上將功能分塊，服務器系統（Server）完成所有與數據庫相關的操作和客戶機系統（Client）用于數據庫修改、數據分析、圖形顯示、生成PQDIF 文件、生成報表等操作；B/S 系統依靠服務器強大的功能實現與數據庫相關的操作和數據分析、生成PQDIF 文件、生成報表等功能，通過瀏覽器以WEB 瀏覽的方式訪問服務器，完成圖形顯示、瀏覽打印報表等應用工作。
