說明武漢赫茲電力設備有限公司承諾所售每一臺「直流高壓發生器系列（一體式）」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 直流高壓發生器系列（一體式）整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
直流高壓發生器系列（一體式）簡介 ----Product introduction
ZGF-120kV/5mA（一體式）直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
直流高壓發生器系列（一體式）參數 ----Technical parameter
| 規格 技術參數 |
40/3 | 60/2 | 60/3 | 60/5 | 60/10 | 80/2 | 100/2 | 100/5 | 120/5 |
| 額定電壓(kV) | 40 | 60 | 60 | 60 | 60 | 80 | 100 | 100 | 120 |
| 額定電流(mA) | 3 | 2 | 3 | 5 | 10 | 2 | 2 | 5 | 5 |
| 額定功率(W) | 120 | 120 | 180 | 300 | 600 | 160 | 200 | 500 | 600 |
| 機箱重量 | 10 | 10.5 | 10.5 | 11 | 15 | 18 | 18 | 20 | 21 |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | ||||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | ||||||||
| 波紋系數 | ≤1% | ||||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | ||||||||
| 過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
||||||||
| 電源 | 單相交流50Hz 220V±10% | ||||||||
| 工作方式 | 間斷使用 | ||||||||
| 一次連續時間最長為30分鐘 | |||||||||
| 工作環境 | 溫度：-10～40℃ | ||||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | |||||||||
| 海拔高度：1500米以下 | |||||||||
| 帶 電 容 負荷能力 |
被試品電容量無限制 | ||||||||
| 可用1.5倍的額定電流充電 | |||||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 | ||||||||
| 過壓保護采用撥置，一目了然 | |||||||||
| 機箱倍壓放置一個鋁合金箱，整機一手可提 | |||||||||
主要配置
| 序號 | 名稱 | 數量 | 單位 |
| 1 | 主機控制箱 | 1 | 臺 |
| 2 | 保險絲 3A | 3 | 個 |
| 3 | 電源線 | 1 | 根 |
| 4 | 放電棒專用接地線 | 1 | 根 |
| 5 | 放電棒 | 1 | 根 |
| 6 | 限流電阻（倍壓內置） | ||
| 7 | 使用說明書 | 1 | 份 |
| 8 | 產品檢驗合格證 | 1 | 份 |
| 9 | 出廠驗收試驗報告 | 1 | 份 |
直流高壓發生器系列（一體式）功能 ----Product features
1）采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
2）采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
3）全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。
4）升壓電位器零起升壓。
5）75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
6）過壓保護采用拔碼設定，一目了然，誤差±1%。
7）倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
8）一體化設計、高壓拖地電纜引出，方便現場試驗。
9）產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
2）采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
3）全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。
4）升壓電位器零起升壓。
5）75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
6）過壓保護采用拔碼設定，一目了然，誤差±1%。
7）倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
8）一體化設計、高壓拖地電纜引出，方便現場試驗。
9）產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

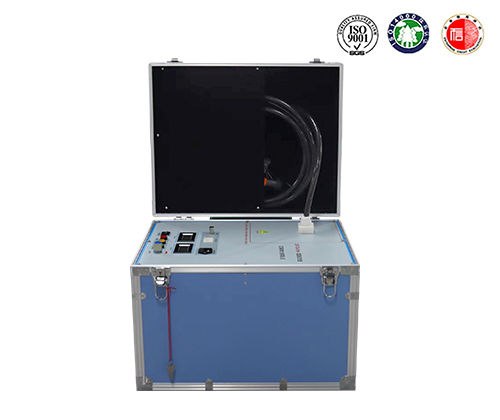

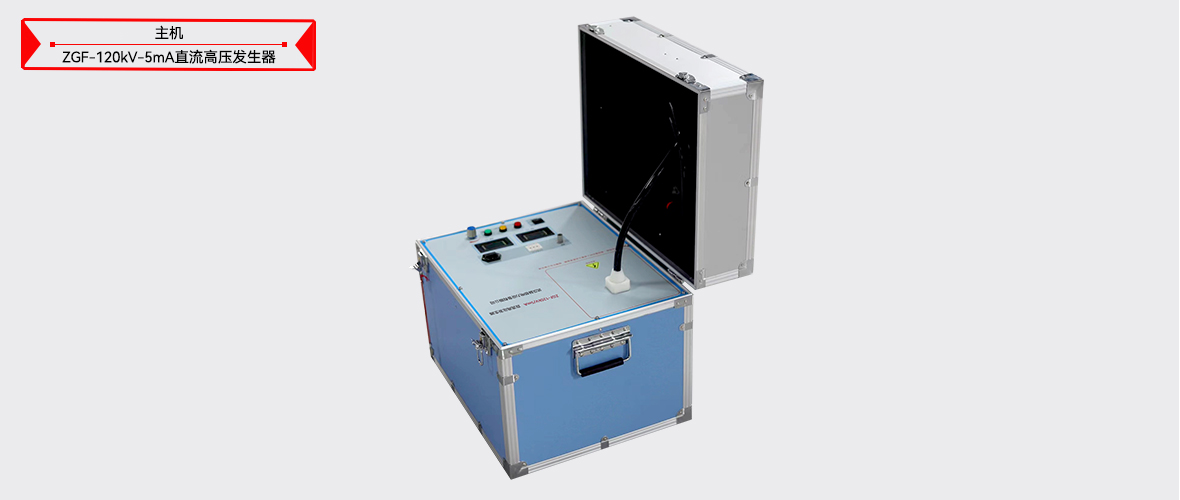

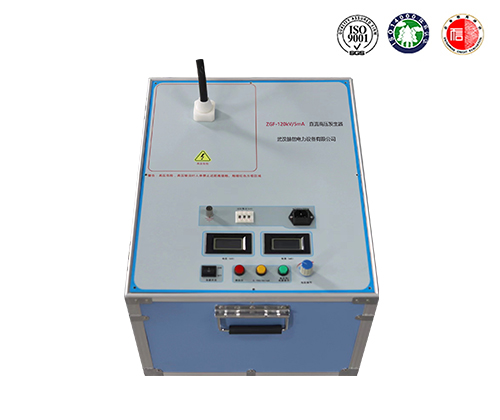

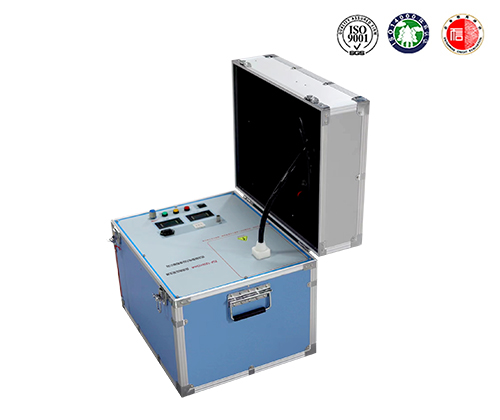

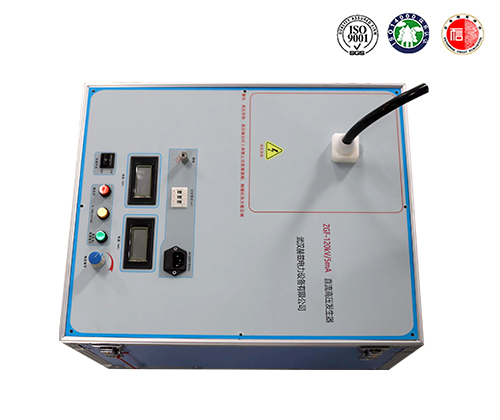

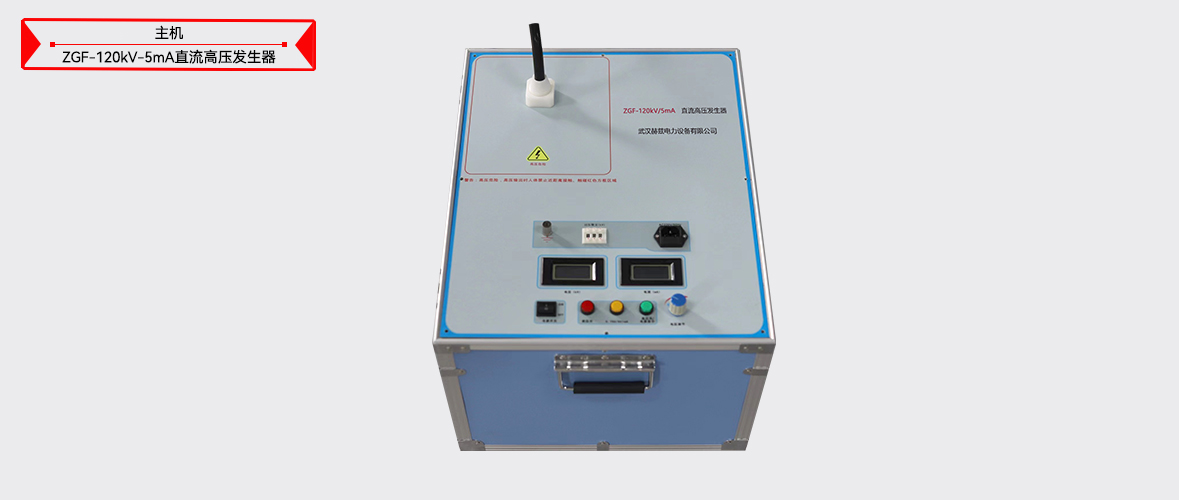

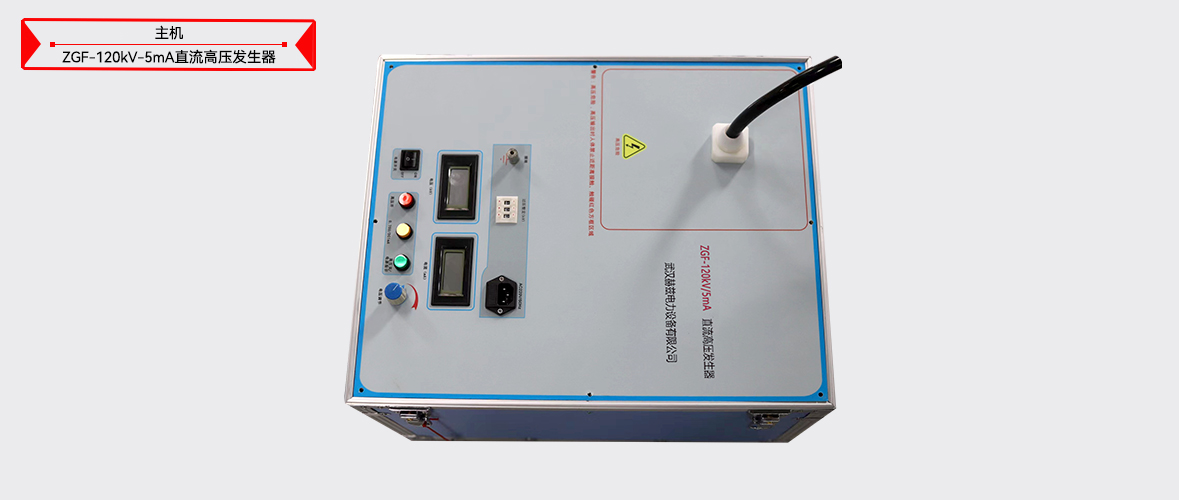

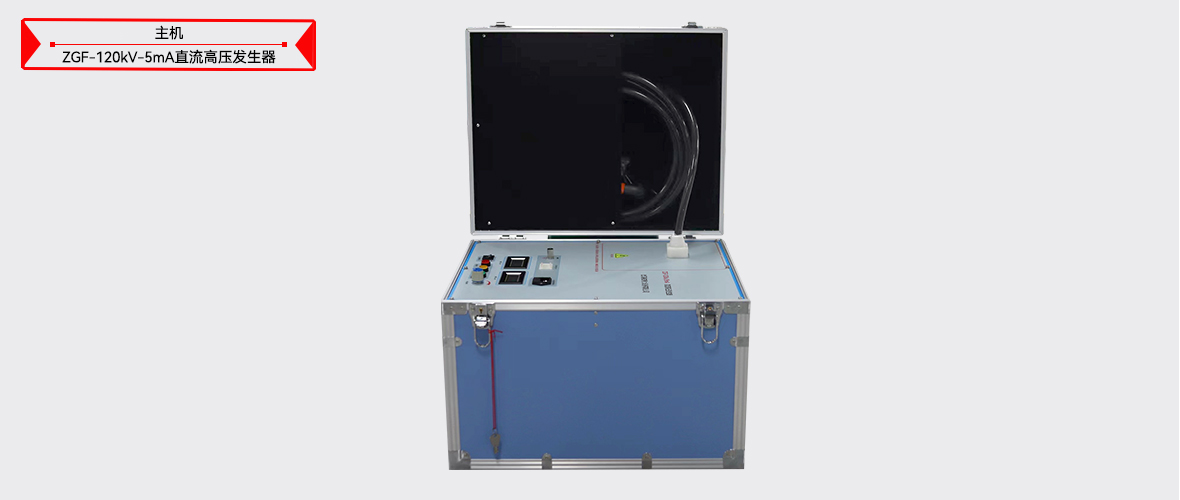

直流高壓發生器系列（一體式）圖片 ----Picture display
直流高壓發生器系列（一體式）附件配件 --------Accessories
本產品ZGF-120kV/5mA直流高壓發生器系列（一體式）表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片直流高壓發生器系列（一體式）附件...
