變壓器油色譜在線監測系統簡介 ----Product introduction
HZSP-III變壓器油色譜在線監測系統可實現自動定量循環清洗、進油、油氣分離、樣品分析，數據處理，實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的新一代產品，將為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案，是電力系統狀態檢修制度實施的有力保障。
HZSP-III系統是結合了本公司在電力色譜自動全脫氣裝置運行中近二十年的成功經驗，并總結國內外油色譜在線監測的優缺點，傾心打造而成。該系統保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢：
♦ 在線檢測H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可選)的濃度及增長率；
♦ 定量清洗循環取樣方式，真實地反應變壓器油中溶解氣體狀態；
♦ 油氣分離安全可靠，不污染，排放和不排放變壓器油可由用戶自己選擇；
♦ 采用專用復合色譜柱，提高氣體組分的分離度；
♦ 采用進口特制的檢測器 ，提高烴類氣體的檢測靈敏度；
♦ 高穩定性、高精度氣體檢測技術，誤差范圍為 ± 10%；
♦ 成熟可靠的通信方式，采用標準網絡協議，支持遠程數據傳輸；
♦ 數據采集可靠性高，采用過采樣技術Δ－∑模數轉換器，24位分辨率，自動校準；
♦ 多樣的數據顯示及查詢方式，提供報表和趨勢圖，歷史數據存儲壽命為10年；
♦ 環境適應能力強，成功應用于高寒、高溫、高濕度、高海拔地區；
♦ 抗干擾性能高，電磁兼容性能滿足 GB/T17626 與 IEC61000 標準 ；
♦ 提供有兩級報警功能，報警信號可遠傳；
♦ 開放的數據庫，可接入電力系統局域網；
此外，HZSP-III系統采用了模塊化設計，高性能嵌入式處理器的應用使色譜在線監測系統更加穩定可靠。
HZSP-III系統是結合了本公司在電力色譜自動全脫氣裝置運行中近二十年的成功經驗，并總結國內外油色譜在線監測的優缺點，傾心打造而成。該系統保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢：
♦ 在線檢測H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可選)的濃度及增長率；
♦ 定量清洗循環取樣方式，真實地反應變壓器油中溶解氣體狀態；
♦ 油氣分離安全可靠，不污染，排放和不排放變壓器油可由用戶自己選擇；
♦ 采用專用復合色譜柱，提高氣體組分的分離度；
♦ 采用進口特制的檢測器 ，提高烴類氣體的檢測靈敏度；
♦ 高穩定性、高精度氣體檢測技術，誤差范圍為 ± 10%；
♦ 成熟可靠的通信方式，采用標準網絡協議，支持遠程數據傳輸；
♦ 數據采集可靠性高，采用過采樣技術Δ－∑模數轉換器，24位分辨率，自動校準；
♦ 多樣的數據顯示及查詢方式，提供報表和趨勢圖，歷史數據存儲壽命為10年；
♦ 環境適應能力強，成功應用于高寒、高溫、高濕度、高海拔地區；
♦ 抗干擾性能高，電磁兼容性能滿足 GB/T17626 與 IEC61000 標準 ；
♦ 提供有兩級報警功能，報警信號可遠傳；
♦ 開放的數據庫，可接入電力系統局域網；
此外，HZSP-III系統采用了模塊化設計，高性能嵌入式處理器的應用使色譜在線監測系統更加穩定可靠。
變壓器油色譜在線監測系統參數 ----Technical parameter
| 序號 | 技術參數名稱 | 提供值 | |
| 1 | 系統型號 | HZSP-III | |
| 2 | 工作環境溫度 | -40℃～＋70℃ | |
| 3 | 工作環境濕度 | 相對濕度5～95%（裝置內部既無凝露，也不應結冰） | |
| 4 | 大氣壓力 | 70kPa～110kPa | |
| 5 | 工作電源 | AC 220 V±10% ， 50Hz | |
| 6 | 監測組分 | H2、 CO、 CO2、 CH4、 C2H4、 C2H2、 C2H6、H20（可選）等7種氣體組分及微水、相對增長率及絕對增長速度； 油中微水監測可選 | |
| 7 | 分析診斷功能 | 通過改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、診斷，并提供原始譜圖 | |
| 8 | 最小檢測周期 | 40-60分鐘，可由用戶自行設定，默認24小時 | |
| 9 | 取樣方式 | 循環取樣，安全真實地反應變壓器中氣體真實情況 | |
| 10 | 油氣分離方式 | 真空全脫氣方式 | |
| 11 | 數據存儲壽命 | ≥ 10 年 | |
| 12 | 配備載氣量 | 氣源發生器 | |
| 13 | 監測氣體 | 測量范圍 | 最低檢測 |
| 1） | H2 | 1 ～ 2000 µ l/l | 1µ l/l |
| 2） | CO、 CO2 | 1 ～ 5000 µ l/l | 5 µ l/l |
| 3） | CH4 | 0.1 ～ 2000 µ l/l | 0.1-0.5 µ l/l |
| 4） | C2H4 | 0.1 ～ 2000 µ l/l | 0.1-0.5 µ l/l |
| 5） | C2H6 | 0.1 ～ 2000 µ l/l | 0.1 -0.5µ l/l |
| 6） | C2H2 | 0.1 ～ 500 µ l/l | 0.1-0.5 µ l/l |
| 7） | H2O（可選） | 1 ～ 800 µ l/l | |
| 8） | 總烴 | 1 ～ 8000 µ l/l | |
| 9） | 總含氣量（可選） | 0.2 ～ 15% | |
| 14 | 穩定性（測量偏差） | 同一試驗條件下對同一油樣的監測結果偏差不超過 ±5%（中等濃度） | |
| 15 | 靜電放電抗擾度 | 4 級，± 8kV－± 15kV | |
| 16 | 電快速瞬變脈沖群抗擾度 | 4 級，± 4kV | |
| 17 | 浪涌（沖擊）抗擾度 | 4 級，± 4kV | |
| 18 | 耐地震能力：地震波為正弦波 持續時間：三個周波，安全系數 1.67 |
地震烈度 9 度地區： 地面水平加速度 0.4g ，地面垂直加速度 0.2g |
|
| 地震烈度 8 度地區： 地面水平加速度 0.25g ，地面垂直加速度 0.125g |
|||
| 地震烈度 7 度地區： 地面水平加速度 0.2g ，地面垂直加速度 0.1g |
|||
| 19 | 存儲運輸極限環境溫度 | -40 ℃ ～＋ 80 ℃ | |
| 20 | 外殼的防護性能 | 室外安裝部件（本系統和通訊控制單元） IP56 | |
| 21 | 外形尺寸 | 寬 600mm × 深 535mm × 高 1100mm | |
| 22 | 整機重量 | 130kg | |
| 23 | 基礎尺寸 | 長 600mm× 寬500mm× 地面高200mm左右詳細施工見基座施工圖 | |
變壓器油色譜在線監測系統功能 ----Product features

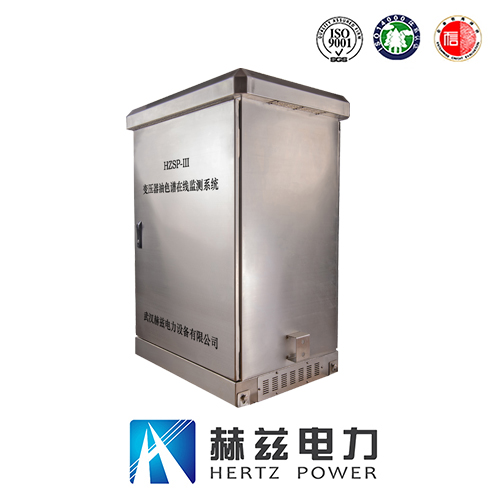

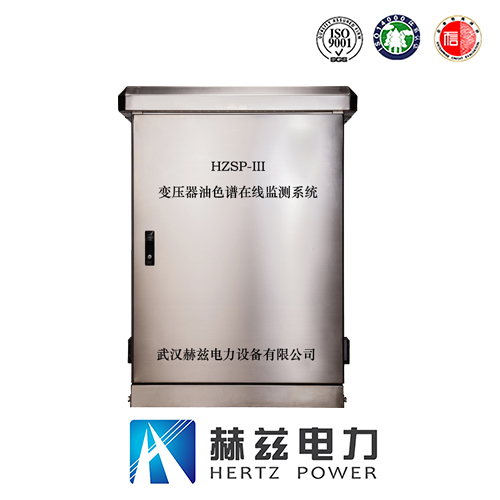

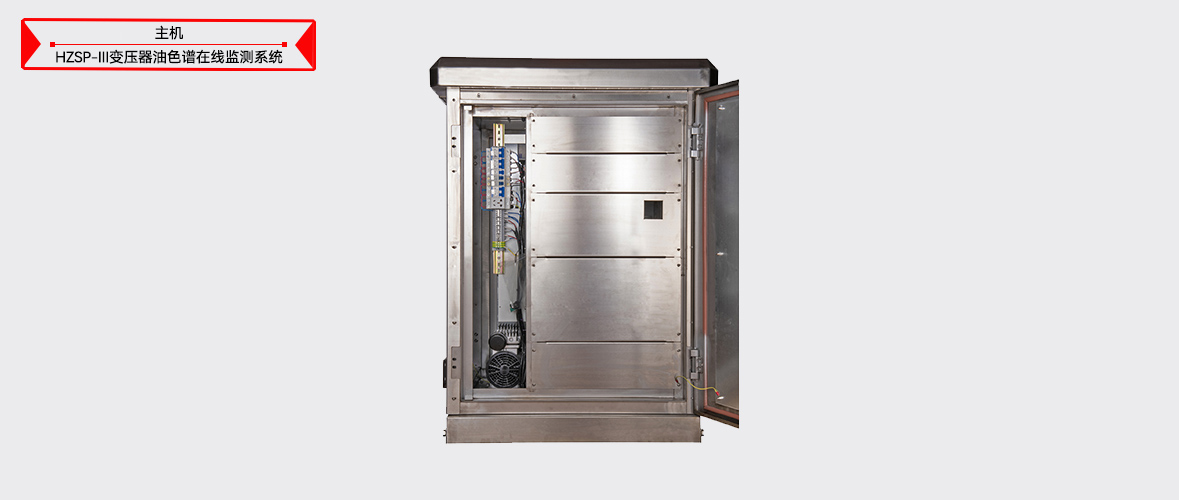

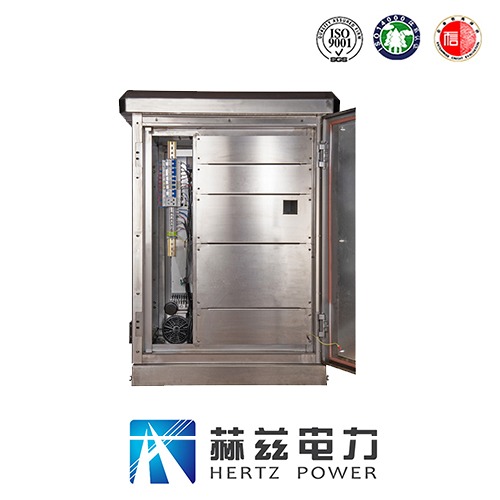

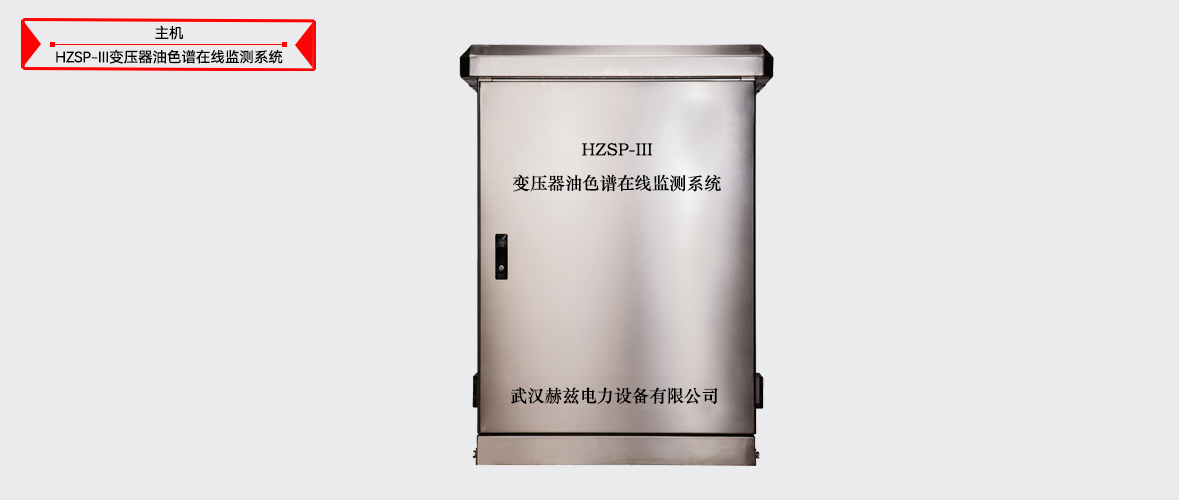

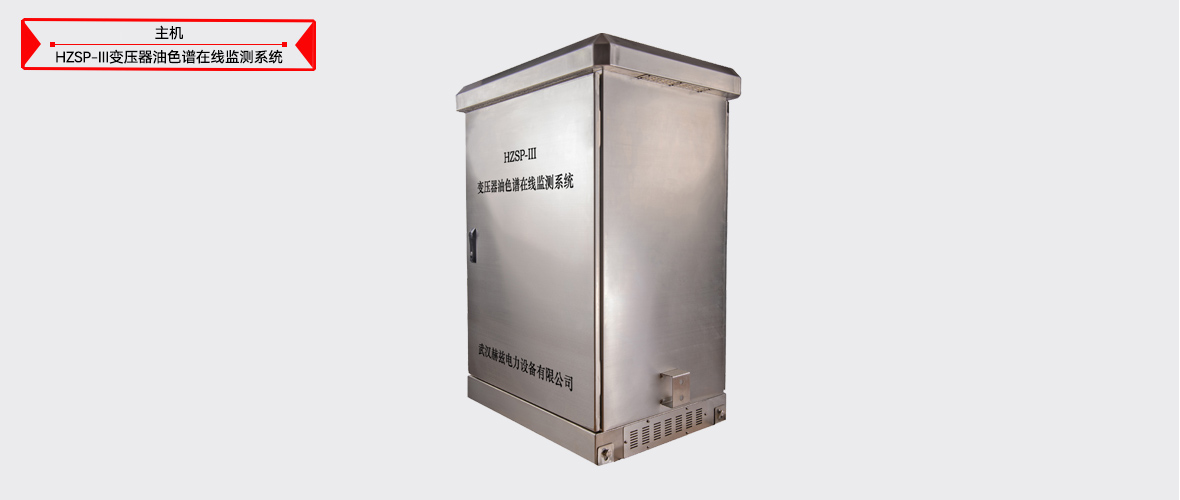

變壓器油色譜在線監測系統圖片 ----Picture display
變壓器油色譜在線監測系統附件配件 --------Accessories
本產品HZSP-III變壓器油色譜在線監測系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片變壓器油色譜在線監測系統附件...
