說明武漢赫茲電力設備有限公司承諾所售每一臺「高壓開關機械特性測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 高壓開關機械特性測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
高壓開關機械特性測試儀簡介 ----Product introduction
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關特性測試儀即（高壓開關特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
高壓開關機械特性測試儀參數 ----Technical parameter
1．時間測量：
12路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～200s，分辨率：0.01ms
2.重合閘測量：合分、分合、分合分
3．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度
4.測速范圍：1mm傳感器0.01～25.00m/s，
0.1mm傳感器0.001～20.0m/s
0.5°角度傳感器1周波/0.5°
5．行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
6.行程傳感器：
直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm
360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）
直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）
直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配）
激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）
7.線圈電流測量：0～20A,最小分辨率：0.01A。
8．儀器電源：AC/DC 220V±10%；50Hz±2%
9．內觸發電源：輸出DC8～265V連續可調
輸出電流：220V電壓以下≤15A（短時），110V電壓以下≤30A（短時）
10.外觸發：觸發電壓AC/DC10V～300V，電流：≤120A(短時)
11.隔離開關測量范圍：
⑴、電壓輸出：DC 8～265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為200秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數；
12．主機體積：380×280×170mm
13．使用環境：-20℃~+50℃
14．相對濕度：≤90%
12路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～200s，分辨率：0.01ms
2.重合閘測量：合分、分合、分合分
3．速度測量：剛分（剛合）速度指定時間段（行程段或角度段）平均速度
4.測速范圍：1mm傳感器0.01～25.00m/s，
0.1mm傳感器0.001～20.0m/s
0.5°角度傳感器1周波/0.5°
5．行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
6.行程傳感器：
直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm
360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）
直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）
直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配）
激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）
7.線圈電流測量：0～20A,最小分辨率：0.01A。
8．儀器電源：AC/DC 220V±10%；50Hz±2%
9．內觸發電源：輸出DC8～265V連續可調
輸出電流：220V電壓以下≤15A（短時），110V電壓以下≤30A（短時）
10.外觸發：觸發電壓AC/DC10V～300V，電流：≤120A(短時)
11.隔離開關測量范圍：
⑴、電壓輸出：DC 8～265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口信號最大采集時間為200秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數；
12．主機體積：380×280×170mm
13．使用環境：-20℃~+50℃
14．相對濕度：≤90%
高壓開關機械特性測試儀功能 ----Product features
1、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC8～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口。
10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。
1、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC8～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口。
10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC8～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口。
10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。
1、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC8～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口。
10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。

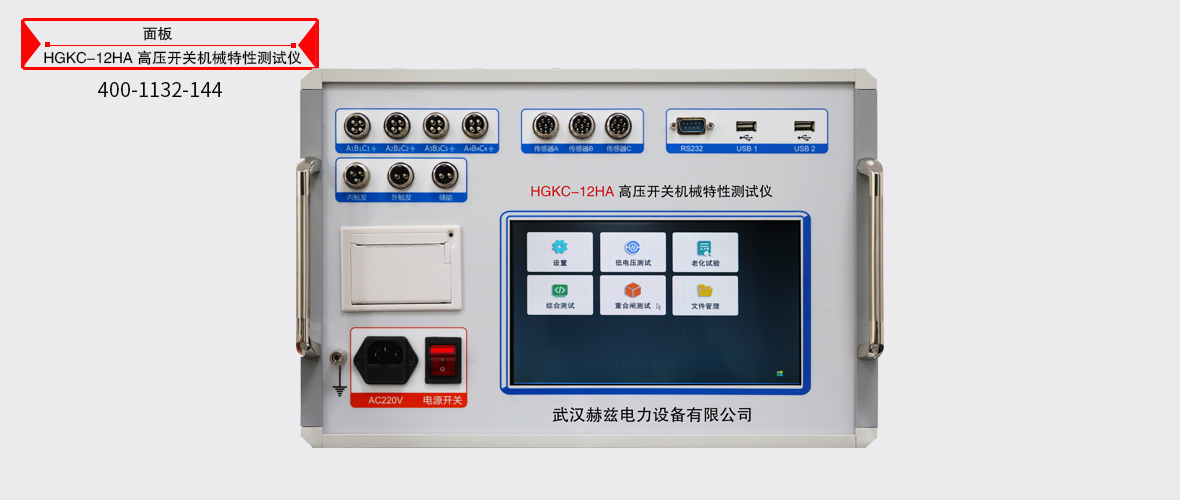

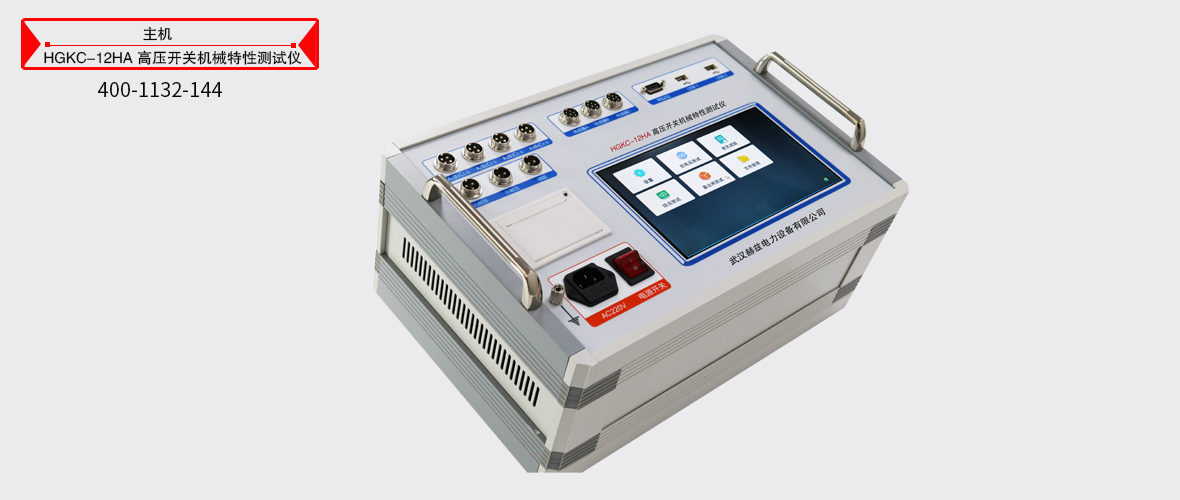

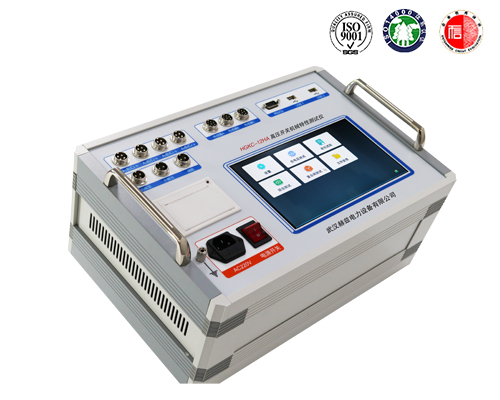

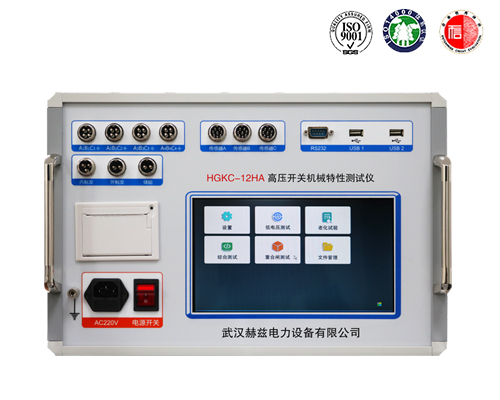

高壓開關機械特性測試儀圖片 ----Picture display
高壓開關機械特性測試儀附件配件 --------Accessories
本產品HGKC-12HA高壓開關機械特性測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片高壓開關機械特性測試儀附件...
