說明武漢赫茲電力設備有限公司承諾所售每一臺「鉗形接地電阻測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 鉗形接地電阻測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
鉗形接地電阻測試儀簡介 ----Product introduction
ETCR系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新
完善，對老款產品的徹底升級。其性能主要體現在：
突破開機長時間自檢等待，開機立即進入測試。
突破繼電器自檢方式，采用最先進的算法及數字集成處理技術。
突破老款產品笨重的問題，更加符合手持儀表的特性。
全新外觀設計，面板6鍵操作，性能直通。
增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。
增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。
測量范圍增加到0.01Ω-1200Ω。
存儲數據99組，功耗更低，最大啟動、工作電流小于50mA。
ETCR系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等
的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需
輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測
量的場合，因?yàn)镋TCR系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
ETCR系列鉗形接地電阻儀有長鉗口及圓鉗口之分，見圖。長鉗口特別適宜于扁鋼接地的
場合。C型鉗形接地電阻儀還能測量接地系統的泄漏電流和中性線電流。
ETCR2000型鉗表已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的
要求。其防爆標志為Ex iaⅡBT3Ga。防爆合格證號：CE13.2263。它可應用于相應的易燃易
爆環境中。
完善，對老款產品的徹底升級。其性能主要體現在：
突破開機長時間自檢等待，開機立即進入測試。
突破繼電器自檢方式，采用最先進的算法及數字集成處理技術。
突破老款產品笨重的問題，更加符合手持儀表的特性。
全新外觀設計，面板6鍵操作，性能直通。
增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。
增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。
測量范圍增加到0.01Ω-1200Ω。
存儲數據99組，功耗更低，最大啟動、工作電流小于50mA。
ETCR系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等
的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需
輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測
量的場合，因?yàn)镋TCR系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
ETCR系列鉗形接地電阻儀有長鉗口及圓鉗口之分，見圖。長鉗口特別適宜于扁鋼接地的
場合。C型鉗形接地電阻儀還能測量接地系統的泄漏電流和中性線電流。
ETCR2000型鉗表已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的
要求。其防爆標志為Ex iaⅡBT3Ga。防爆合格證號：CE13.2263。它可應用于相應的易燃易
爆環境中。
鉗形接地電阻測試儀參數 ----Technical parameter
本用戶手冊中標有“*”的內容僅限于C型
注：“*”僅限于C型。
1．系列型號
| 型號 | 鉗口規格 | 電阻量程（Ω） | 電流量程（A） | 防爆 功能 |
存儲 99組 |
聲光 報警 |
說明 | ||
| 圓:Φ32 | 長:32×65 | 0.01-200 | 0.01-1200 | 0-20A | |||||
| ETCR2000+ | √ | √ | √ | √ | 基 型 | ||||
| ETCR2000A+ | √ | √ | √ | √ | 實用型 | ||||
| ETCR2000B+ | √ | √ | √ | √ | √ | 防爆型 | |||
| ETCR2000C+ | √ | √ | √ | √ | √ | 多功能 | |||
| ETCR2100+ | √ | √ | √ | √ | 基 型 | ||||
| ETCR2100A+ | √ | √ | √ | √ | 實用型 | ||||
| ETCR2100B+ | √ | √ | √ | √ | √ | 防爆型 | |||
| ETCR2100C+ | √ | √ | √ | √ | √ | 多功能 | |||
注：“√”表示有此規格。
2．量限及準確度
| 測量模式 | 測量范圍 | 分辨力 | 準確度 |
| 電阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
| 900Ω-1200Ω | 30Ω | ±（25%＋30Ω） | |
| *電流 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋1mA） |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%＋10mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
| 3.0A-9.9A | 0.1A | ±（2.5%＋0.3A） | |
| 10.0A-20.0A | 0.1 A | ±（2.5%＋0.5A） |
3．技術規格
| 電阻量程 | 0.01Ω-1200Ω |
| *電流量程 | 0.00mA-20.0A |
| 電阻分辨率 | 0.001Ω |
| *電流分辨率 | 0.05mA |
| 數據存儲 | 99組 |
| 聲光報警 | “嘟--嘟--嘟--”報警聲，按AL鍵開、關 |
| 報警臨界值設定范圍 | 電阻：1-199Ω； *電流：1-499mA |
| 電 源 | 6VDC（4節5號堿性干電池） |
| 工作溫濕度 | -20℃-55℃；10％RH-90％RH |
| 液晶顯示器 | 4位LCD數字顯示，長寬47mm×28.5mm |
| 鉗口尺寸 | 長鉗口65mm×32mm；圓鉗口Φ32mm |
| 鉗口張開尺寸 | 長鉗口35mm;圓鉗口32mm |
| 鉗表質量 | 長鉗口1160g;圓鉗口1120g(含電池) |
| 鉗表尺寸 | 長鉗口：長寬厚285mm×85mm×56mm 圓鉗口：長寬厚260mm×90mm×66mm |
| 防爆標志 | Exia Ⅱ BT3 Ga |
| 保護等級 | 雙重絕緣 |
| 結構特點 | 鉗形CT |
| 換 檔 | 全自動換檔 |
| 外部磁場、電場 | ＜40A/m；＜1V/m |
| 單次測量時間 | 0.5秒 |
| 電阻測量頻率 | ＞1KHz |
| *被測電流頻率 | 50/60Hz自動 |
鉗形接地電阻測試儀功能 ----Product features
●突破開機長時間自檢等待，開機立即進入測試。
●突破繼電器自檢方式，采用先進的算法及數字集成處理技術。
●突破老款產品笨重的問題，更加符合手持儀表的特性。
●全新外觀設計，面板6鍵操作，性能直通。
●增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。
●增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。
●測量范圍增加到0.01Ω-1200Ω。
●存儲數據99組，功耗更低，最大啟動、工作電流小于50mA。
●突破繼電器自檢方式，采用先進的算法及數字集成處理技術。
●突破老款產品笨重的問題，更加符合手持儀表的特性。
●全新外觀設計，面板6鍵操作，性能直通。
●增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。
●增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。
●測量范圍增加到0.01Ω-1200Ω。
●存儲數據99組，功耗更低，最大啟動、工作電流小于50mA。

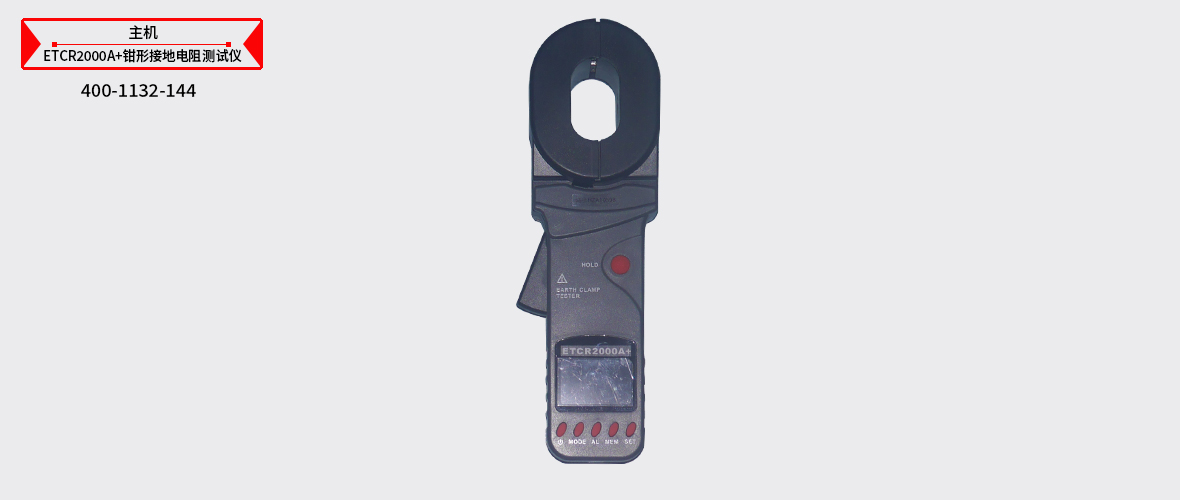

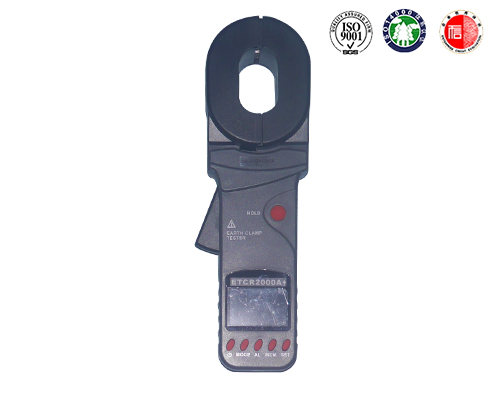

鉗形接地電阻測試儀圖片 ----Picture display
鉗形接地電阻測試儀附件配件 --------Accessories
本產品ETCR2000A+鉗形接地電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片鉗形接地電阻測試儀附件...
