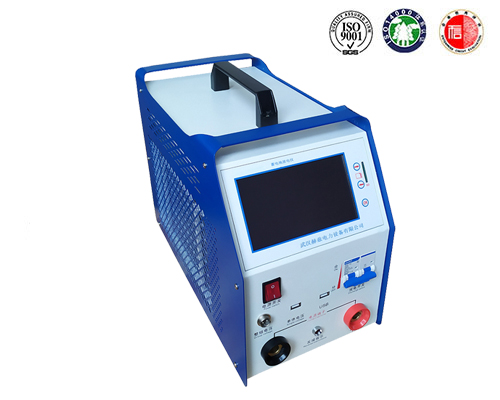

智能蓄電池放電測試儀簡介 ----Product introduction
蓄電池放電測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計,該儀器可針對整組電壓為24V/48V/110V/220V/380V等的鉛酸蓄電池組進行在線放電測試。
蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載,完全避免了紅熱現象,安全可靠無污染。整機由微處理器控制,液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后,自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松,大大降低了專業維護人員的勞動強度,也提高了放電測試的科學性和智能化。
蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載,完全避免了紅熱現象,安全可靠無污染。整機由微處理器控制,液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后,自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松,大大降低了專業維護人員的勞動強度,也提高了放電測試的科學性和智能化。
智能蓄電池放電測試儀參數 ----Technical parameter
| 特 性 | 技術參數 |
| 電池組電壓類型 | 110V30A |
| 整組電壓測量范圍 | 180-275V |
| 整組電壓分辨率 | 0.01V |
| 電壓測試精度 | 0.5% |
| 放電電流工作范圍 | 1~30A |
| 恒流放電電壓范圍 | 180-275V |
| 放電電流控制精度 | 0.1A |
| 電流測試精度 | 1% |
| 單體電壓測量類型 | 2V/6V/12V |
| 單體電壓測量范圍 | 2V:0~4V 6V:0~8V 12V:0~15V |
| 單體電壓分辨率 | 2V/6V:0.001V 12V:0.01V |
| 工作電壓 | AC 220V±15% |
| 散熱方式 | 強風冷制 |
| 通訊方式 | RS232通訊和SD卡口通訊 |
| 顯示方式 | 7寸彩色液晶顯示,帶觸摸 |
智能蓄電池放電測試儀功能 ----Product features
1.在線監測的功能:在電池組處于在線放電、均充、浮充狀態下,可對電池組以及每個單體電池進行實時在線監測,監測內容包括:電池整組電壓、每一節單體電池電壓、電池組充放電電流、電池組監測時間、電池組充放電容量等指標。
2.設備支持恒流、恒功率放電測試模式:能滿足多種測試要求,當需要檢測蓄電池容量時,可以選擇恒流放電模式,準確測試蓄電池組的實際容量;當需要檢測蓄電池帶載能力時,可以選擇恒功率測試模式,準確模擬蓄電池組帶真實負載時的后備供電時間。
3.在線補償式放電功能:在線放電時,主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流,由于在線放電時實際負載電流會隨著在線電壓的變化而變化,主機內部假負載電池也會自動進行調整,以保證蓄電池組一直以真正的恒流方式放電。
4.單體監測模塊:用戶可以選擇設置單體電壓類型。單體電壓監測模塊,有線無線可選。每個無線監測模塊可以同時監測24個1.2V\2V\4V\6\8V\12V電池單體,(整組48V單體2V的只需要一個模塊)無線模塊接線操作更加簡單完美。
5.在做容量放電試驗時可同時設置四個放電終止條件:①整組電壓終止條件;
②單體電壓終止條件;③放電時間終止條件;④放電容量終止條件。也可根據需要人為終止正在進行的測試過程;
6.7英寸超大觸摸屏:采用大尺寸觸摸屏,可直接在屏上進行點擊操作,簡單明了。
7.測試過程中,各單體電壓實時檢測和顯示:在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡,還能自動實時呈現出電壓最高與最低的單體,幫助您快速分析單體變化的趨勢。,并且可顯示單體電壓柱狀圖。
8.放電參數預設功能:允許預先內置多達9種常用的放電參數設置,很多情況下無須重新設置放電參數,方便使用者放電操作,加快測試速度。使用者也可以對內置的預放參數進行修改。
9.智能判別程序:讓儀表能自動判斷單體監測是夾子脫落還是真正達到門限,避免人為中斷放電過程,讓測試過程更加順暢。
10.操作簡單方便:全部采用模塊化界面,良好的人機對話功能,操作簡單,流程清晰,每一個界面及操作步驟都有簡潔提示,從根本上避免了錯誤操作。
11.單體電壓停機門限可設置多節:如此可在一次連續不中斷的放電測試中發現多節落后單體電池。
12.放電電流自動計算功能:內置各小時率放電系數,可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流。
13.柱狀圖和曲線分析及曲線對比功能:儀表可對主要測試直接進行柱狀圖和曲線分析及曲線對比功能對電壓曲線可連續進行放大、縮小,便于觀察。無需上傳PC機也能清晰分析數據。
14.放電參數模板功能:直接調用預置參數即可放電測試。智能判別程序,可智能判斷單體是否脫落,若單體脫落則不會中斷測試。輸入端過壓保護,LCD提示,蜂鳴器告警;過流保護,LCD提示,蜂鳴器告警;電池電壓極性反接保護,LCD提示,蜂鳴器告警;
15.完備的通訊功能:具有RS232通訊接口與SD卡接口。數據傳入計算機,進行入庫管理,可進行長期的歷史數據保存和分析;利用SD卡傳遞數據,隨時測試隨時保存,輕巧便攜,安全可靠。
16.一體化設計:測試儀主機采用監控部分與功率部分一體化設計,功率部分采用新型高功效器件。采用新型特殊的低熱高效負載材料和先進的控制技術,保證了較高的恒流精度。
17.并機功能:儀表具有并機功能還可外掛負載,使得儀器可以測試各種大容量電池。
18.強大的PC軟件分析功能:提供數據管理、打印、分析、報表統計、自動生成測試報表、報告的功能。對電壓曲線可連續進行放大、縮小,便于觀察。快速查找歷史紀錄。完善的數據分析軟件:能同時顯示單體電壓、單體內阻條形圖、總電壓曲線、電流曲線、容量柱狀圖、特性比較圖、數據表格等,可自動生成EXCEL格式報表,便于測試數據發送或上傳
19.具有自動測試保護功能:當在測試過程當中,檢測到整組或者單體電池異常時,則自動終止測試,防止對電池造成過放電,完全避免對設備造成沖擊;也可根據需要人為終止正在進行的測試過程。
20.維護建議:測試完畢,自動顯示全部計算結果,并根據具體測試數據,提供維護建議。
21.存儲方式:內部存儲、外部存儲可選擇。內部存儲最小間隔1分鐘。外部存儲最小5秒鐘。
2.設備支持恒流、恒功率放電測試模式:能滿足多種測試要求,當需要檢測蓄電池容量時,可以選擇恒流放電模式,準確測試蓄電池組的實際容量;當需要檢測蓄電池帶載能力時,可以選擇恒功率測試模式,準確模擬蓄電池組帶真實負載時的后備供電時間。
3.在線補償式放電功能:在線放電時,主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流,由于在線放電時實際負載電流會隨著在線電壓的變化而變化,主機內部假負載電池也會自動進行調整,以保證蓄電池組一直以真正的恒流方式放電。
4.單體監測模塊:用戶可以選擇設置單體電壓類型。單體電壓監測模塊,有線無線可選。每個無線監測模塊可以同時監測24個1.2V\2V\4V\6\8V\12V電池單體,(整組48V單體2V的只需要一個模塊)無線模塊接線操作更加簡單完美。
5.在做容量放電試驗時可同時設置四個放電終止條件:①整組電壓終止條件;
②單體電壓終止條件;③放電時間終止條件;④放電容量終止條件。也可根據需要人為終止正在進行的測試過程;
6.7英寸超大觸摸屏:采用大尺寸觸摸屏,可直接在屏上進行點擊操作,簡單明了。
7.測試過程中,各單體電壓實時檢測和顯示:在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡,還能自動實時呈現出電壓最高與最低的單體,幫助您快速分析單體變化的趨勢。,并且可顯示單體電壓柱狀圖。
8.放電參數預設功能:允許預先內置多達9種常用的放電參數設置,很多情況下無須重新設置放電參數,方便使用者放電操作,加快測試速度。使用者也可以對內置的預放參數進行修改。
9.智能判別程序:讓儀表能自動判斷單體監測是夾子脫落還是真正達到門限,避免人為中斷放電過程,讓測試過程更加順暢。
10.操作簡單方便:全部采用模塊化界面,良好的人機對話功能,操作簡單,流程清晰,每一個界面及操作步驟都有簡潔提示,從根本上避免了錯誤操作。
11.單體電壓停機門限可設置多節:如此可在一次連續不中斷的放電測試中發現多節落后單體電池。
12.放電電流自動計算功能:內置各小時率放電系數,可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流。
13.柱狀圖和曲線分析及曲線對比功能:儀表可對主要測試直接進行柱狀圖和曲線分析及曲線對比功能對電壓曲線可連續進行放大、縮小,便于觀察。無需上傳PC機也能清晰分析數據。
14.放電參數模板功能:直接調用預置參數即可放電測試。智能判別程序,可智能判斷單體是否脫落,若單體脫落則不會中斷測試。輸入端過壓保護,LCD提示,蜂鳴器告警;過流保護,LCD提示,蜂鳴器告警;電池電壓極性反接保護,LCD提示,蜂鳴器告警;
15.完備的通訊功能:具有RS232通訊接口與SD卡接口。數據傳入計算機,進行入庫管理,可進行長期的歷史數據保存和分析;利用SD卡傳遞數據,隨時測試隨時保存,輕巧便攜,安全可靠。
16.一體化設計:測試儀主機采用監控部分與功率部分一體化設計,功率部分采用新型高功效器件。采用新型特殊的低熱高效負載材料和先進的控制技術,保證了較高的恒流精度。
17.并機功能:儀表具有并機功能還可外掛負載,使得儀器可以測試各種大容量電池。
18.強大的PC軟件分析功能:提供數據管理、打印、分析、報表統計、自動生成測試報表、報告的功能。對電壓曲線可連續進行放大、縮小,便于觀察。快速查找歷史紀錄。完善的數據分析軟件:能同時顯示單體電壓、單體內阻條形圖、總電壓曲線、電流曲線、容量柱狀圖、特性比較圖、數據表格等,可自動生成EXCEL格式報表,便于測試數據發送或上傳
19.具有自動測試保護功能:當在測試過程當中,檢測到整組或者單體電池異常時,則自動終止測試,防止對電池造成過放電,完全避免對設備造成沖擊;也可根據需要人為終止正在進行的測試過程。
20.維護建議:測試完畢,自動顯示全部計算結果,并根據具體測試數據,提供維護建議。
21.存儲方式:內部存儲、外部存儲可選擇。內部存儲最小間隔1分鐘。外部存儲最小5秒鐘。

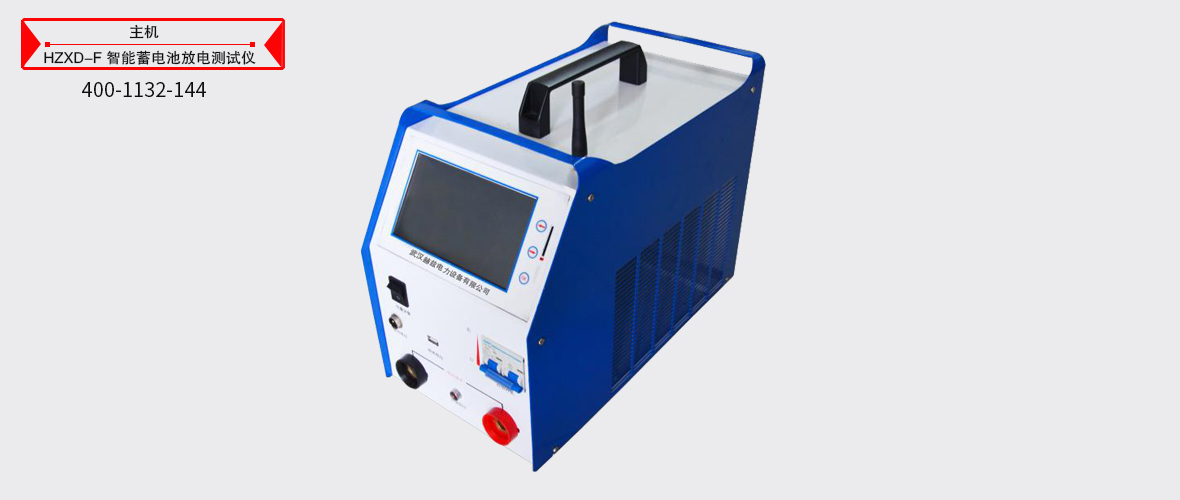

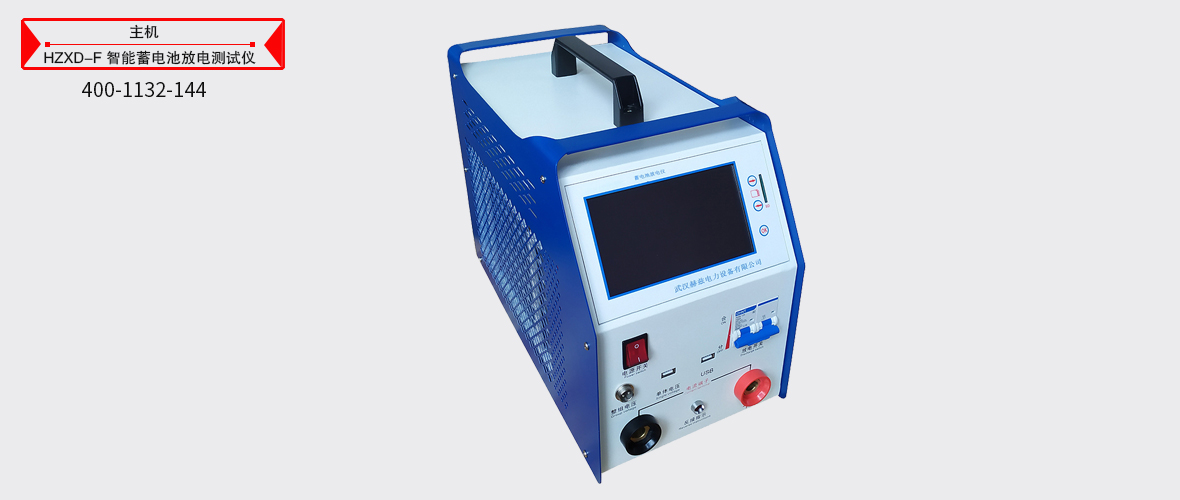

智能蓄電池放電測試儀附件配件 --------Accessories
本產品HZXD-F智能蓄電池放電測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片智能蓄電池放電測試儀附件...
