智能絕緣子測試儀簡介 ----Product introduction
高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。而智能絕緣子檢測儀（以下簡稱檢測儀）是高性能定量檢測與分析的儀器，該儀器操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。
同時可根據不同氣象條件下對整串絕緣子的檢測數據，分析整串絕緣子在不同氣象條件下的絕緣狀態，為查找不明原因的閃絡事故提供了一個有利的手段；還可根據整條線路的全部檢測數據，實現對整條線路絕緣子進行統計分析，從而了解整條線路絕緣體系的安全性，并對其進行有效的評估，根據評估結論進行絕緣體系的改造與建設。
智能絕緣子測試儀參數 ----Technical parameter
| 適用范圍 | 35~500kv 高壓輸電線路盤型懸式絕緣子帶電（或停電）檢測 | |
| 測量范圍 | 10~2500ΜΩ | |
| 測量誤差 | ±10% | |
| 顯示方式 | 液晶顯示 | |
| 電源 | 3.6V 可充鋰電池 | |
| 連續工作時間 | 不小于 7 小時 | |
| 待機時間 | 30 小時 | |
| 工作條件 | 環境溫度 | -25℃~+40℃ |
| 大氣壓力 | 86KPa~106 KPa | |
| 相對濕度 | ≤75% | |
| 貯存條件 | 環境溫度 | -40℃~+55℃ |
| 相對濕度 | ≤90% | |
| 大氣壓力 | 86KPa~106 KPa | |
| 執行標準 | Q/HDSLE001—2003 | |
智能絕緣子測試儀功能 ----Product features
●本檢測儀每級桿塔的相數、每相的串?dāng)?shù)，每串絕緣子片數的最大值是按常規220KV輸電線路和500KV輸電線路耐張塔設計的。即220KV及220KV以下電壓等級輸電線路，每級桿塔有3相，每相最多6串，每串最多16片絕緣子，檢測儀最多可以存儲20級桿塔絕緣子的檢測數據；500KV電壓等級線路，每級桿塔有3相，每相最多6串，每串最多35片絕緣子，檢測儀最多可以存儲9級桿塔絕緣子的檢測數據。（可以根據客戶要求改進軟件）
●本檢測儀低值報警提示是依據電力檢測安全標準規程設置的。即220KV及220KV以下電壓等級輸電線路電阻值低于300MΩ即為低值絕緣子；500kv輸電線路絕緣電阻值低于500MΩ即為低值絕緣子，檢測時自動報警提示。
●本檢測儀設有手工設置檢測任務和計算機下達檢測任務兩種功能
●手工設置任務
是按工作票下達的檢測任務，操作員在現場檢測時，直接在檢測儀上手工進行設置，設置一相，檢測一相，設置一串，檢測一串（注：設置完一個相序或一串后，至少應在該相或該串檢測一片絕緣子，否則不能進行下一相序或下一串的設置）。
●計算機下達任務
是通過連接計算機和檢測儀，用隨機專用管理軟件直接將檢測任務下達到檢測儀。若檢測220KV及220KV以下電壓等級輸電線路，最多一次可下達20個桿塔的任務量；若檢500KV電壓等級輸電線路，最多可下達9個桿塔任務量，操作員檢測時只需選擇任務號按確認鍵后即可逐一進行檢測。（注意：采用該方法檢測時，要求操作員必須嚴格按下達任務時所指定的桿塔號、相序號及串號的先后順序檢測，不得隨意變換順序號檢測，也不得多檢或少檢每串的片數，否則檢測數據存儲發生串位）。

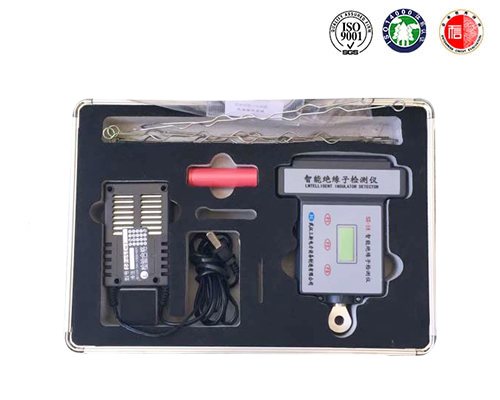

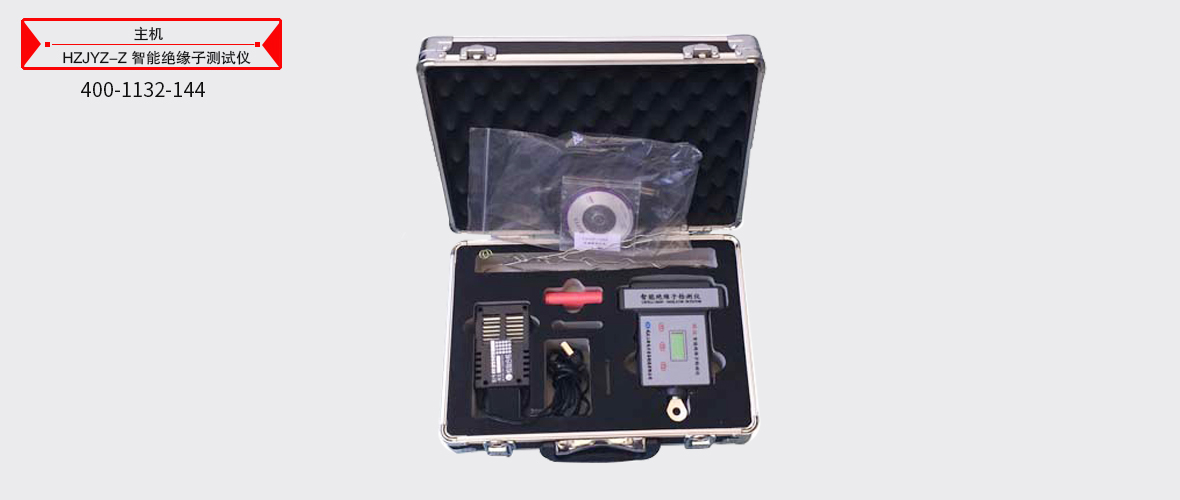

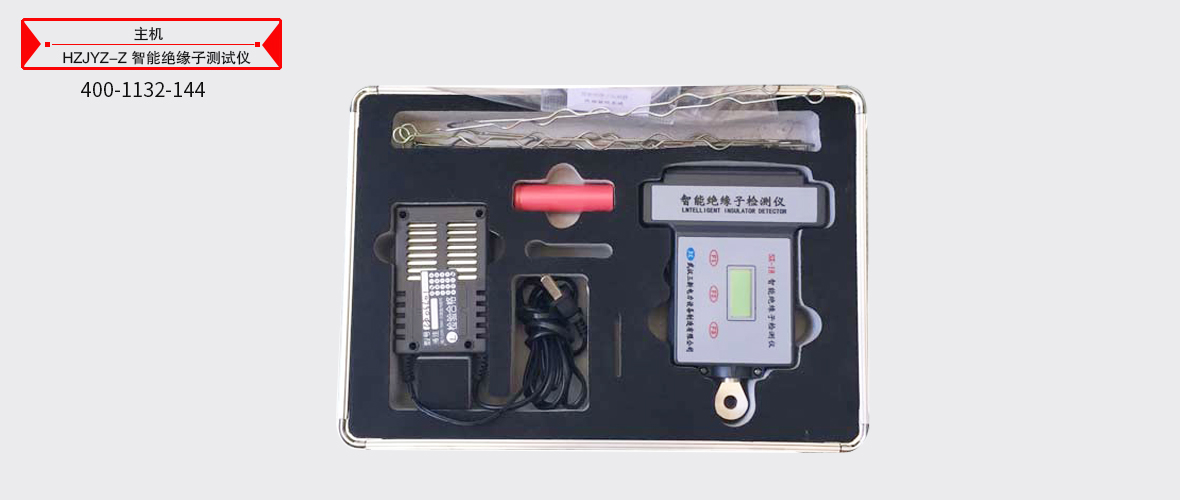

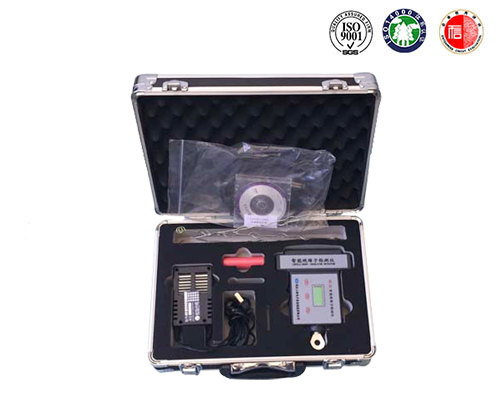

智能絕緣子測試儀圖片 ----Picture display
智能絕緣子測試儀附件配件 --------Accessories
本產品HZJYZ-Z智能絕緣子測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
