電纜阻尼震蕩波簡介 ----Product introduction
阻尼振蕩波狀態檢測系統HZZDB-60是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓（Damped AC Voltage，簡稱DAC）耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。
系統在測試過程中產生的阻尼交流電壓最高可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：
1.最新半導體技術；
2.最新的激光控制技術；
3.先進的數字式信號處理器和濾波技術；
4.先進的無線網絡控制技術。
電纜阻尼震蕩波參數 ----Technical parameter
| 供電電源 | 220VAC±10%，50Hz |
| 振蕩波輸出最大電壓 | 60kV |
| 振蕩頻率范圍 | 20Hz~300Hz |
| 測試電纜長度范圍 | 200m~20km |
| 高壓充電電流 | 5mA |
| 高壓開關 | 觸發方式：激光觸發高壓開關 |
| 高壓開關控制 |
導通時間：1µs |
| 開關導通電阻：小于1Ω | |
| 光纖通信 | |
| 局放測量范圍 | 1pC~100nC |
| 局放水平檢測與帶寬 | 符合國際電工委員會IEC60270標準 |
| 局放定位帶寬 | 150kHz~45MHz自動調節 |
| 局放定位測量精度 | 電纜全長1 % (最小分辨率2m) |
| 介質損耗測量范圍 | 0.1 %~10 % |
| 局放實時采樣率 | 100MHz |
| 局放采樣存儲深度 | 32MB（可記錄300ms數據長度） |
| 控制方式 | 無線控制 |
| 局放校準模式 | 自動/手動 |
| 校準模式下時域脈沖反射定位接頭功能 | 自動鎖定接頭位置 |
電纜阻尼震蕩波功能 ----Product features
阻尼振蕩波狀態檢測系統HZZDB-60是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓（Damped AC Voltage，簡稱DAC）耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。
系統在測試過程中產生的阻尼交流電壓最高可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：
1.最新半導體技術；
2.最新的激光控制技術；
3.先進的數字式信號處理器和濾波技術；
4.先進的無線網絡控制技術。

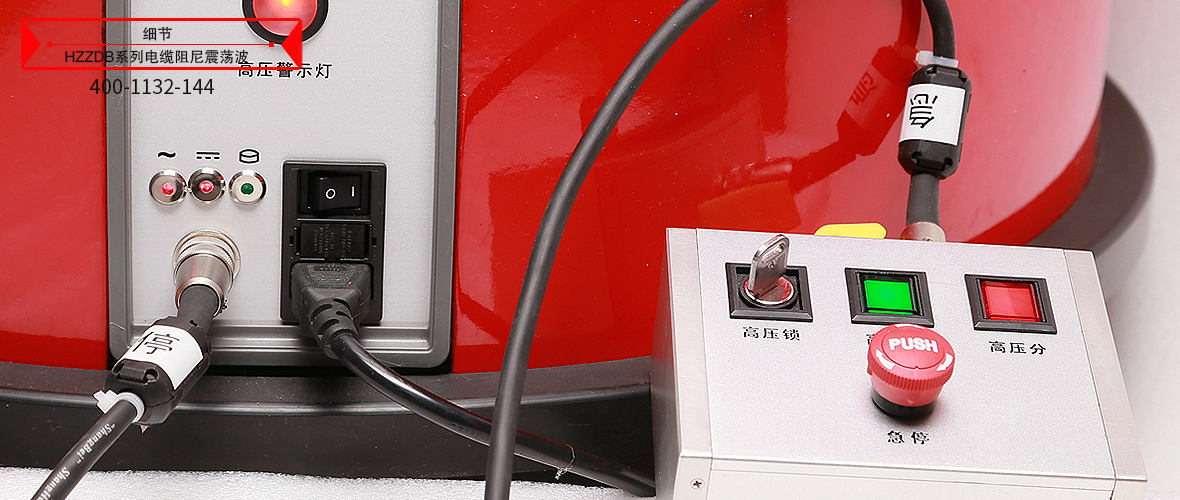

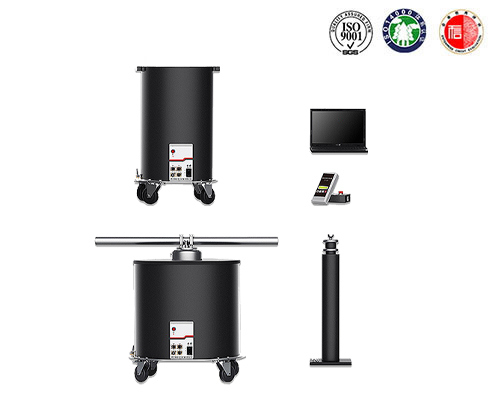

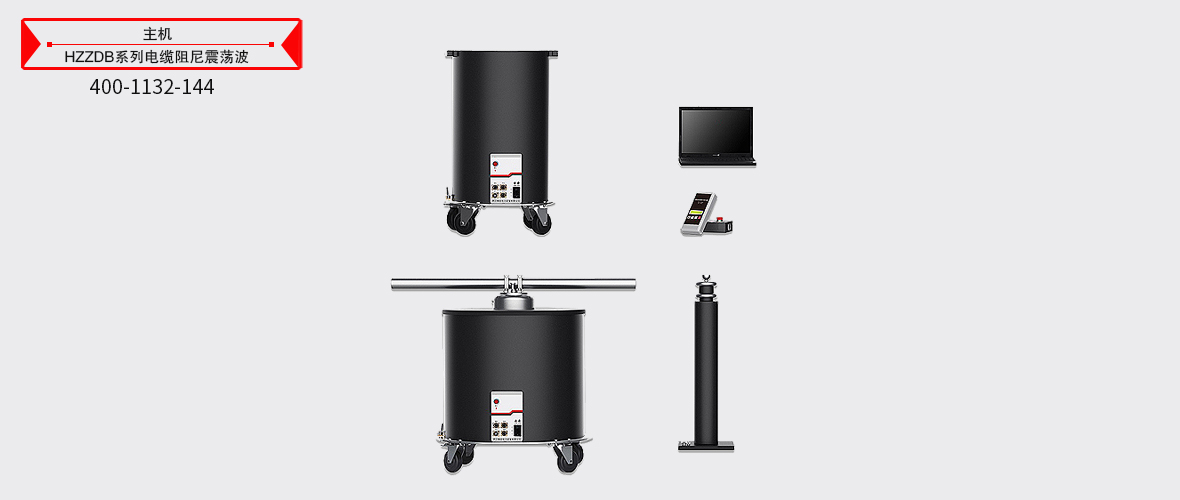

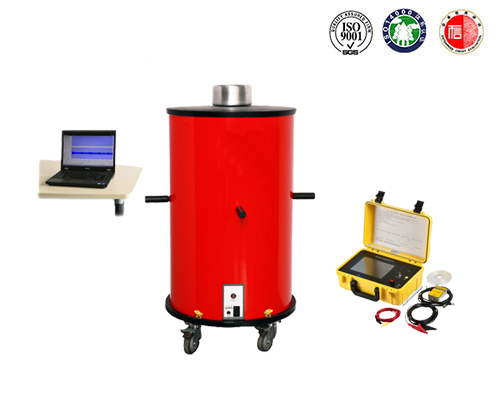

電纜阻尼震蕩波圖片 ----Picture display

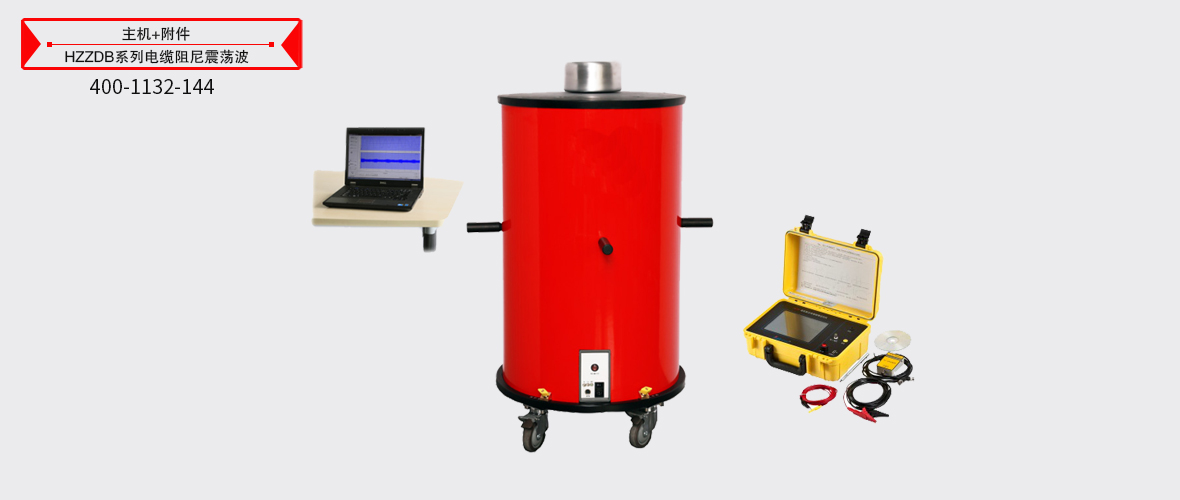

電纜阻尼震蕩波附件配件 --------Accessories
本產品HZZDB系列電纜阻尼震蕩波表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片電纜阻尼震蕩波附件...
