絕緣電阻在線監測報警系統簡介 ----Product introduction
絕緣電阻在線監測報警儀（以下簡稱儀器）專用于6-10kV電動機、發動機、變壓器、電纜、電力電容等設備絕緣電阻的在線測試儀器。
該儀器具有液晶顯示、數據存儲、數據查詢、絕緣阻值過低報警、自動鎖機（報警時輸出一個220V控制信號去控制發電機的電源、使發電機停機）、遠程監控（提供RS485Modbus通訊協議）等功能。同時具備測量吸收比和極化指數功能。整機測量精度高、操作便捷、安裝方便、性能可靠穩定、抗干擾能力強。而且具有防震、防塵、防潮結構，是電力、礦山、油田、江河排灌等大型電力設備必不可少的監測儀器。
產品分兩大部分：測量部分和顯示部分。測量部分使用金屬外殼安裝，顯示部分為標準顯示殼體。儀器中有大規模集成電路與諸多元器件組成。絕緣測試電壓為2500V（測量設備對地的電阻），絕緣電阻測量范圍0.01MΩ~2.5TΩ。
絕緣電阻在線監測報警系統參數 ----Technical parameter
1．絕緣電阻測量量程和精度
| 輸出電壓 | 測量范圍 | 精度 |
| 2500V | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt |
2．一般規格
| 功 能 | 絕緣電阻、極化指數、吸收比測試 |
| 電 源 | 在線取電(交流220V) |
| 試驗電壓 | DC 2500V |
| 短路電流 | ≥3.5mA |
| 接線方法 | L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測物的一端 |
| G接線端："G"稱為屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端 | |
| E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層 | |
| 分辨率 | 絕緣電阻：0.01MΩ |
| 測量時間 | 1分鐘~30分鐘（與測量方式有關，可設置) |
| 測量間隔 | 1小時~2400小時（可設置） |
| 換 擋 | 全自動換檔 |
| LCD | 液晶顯示 |
| 尺 寸 | 顯示端尺寸：長寬高100mm×100mm×90mm |
| 測量端尺寸：長寬高270mm×230mm×300mm | |
| 標準測試線 | 紅色高壓測試線，綠色、黑色測試線各1條 |
| 自動放電 | 有 |
| 工作電流 | 待機：25mA Max(背光關閉)； 測量時：450mA Max(背光關閉) |
| 質 量 | 顯示端：222g |
| 測量端：5.4kg | |
| 自動保護 | 有 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 耐 壓 | 測試線與機殼間 AC10.0kV 50Hz 承受1min |
| 絕緣電阻 | 測試線與機殼間 >500MΩ |
| 電磁特性 | IEC61326(EMC) |
絕緣電阻在線監測報警系統功能 ----Product features
絕緣電阻在線監測報警儀（以下簡稱儀器）專用于6-10kV電動機、發動機、變壓器、電纜、電力電容等設備絕緣電阻的在線測試儀器。
該儀器具有液晶顯示、數據存儲、數據查詢、絕緣阻值過低報警、自動鎖機（報警時輸出一個220V控制信號去控制發電機的電源、使發電機停機）、遠程監控（提供RS485Modbus通訊協議）等功能。同時具備測量吸收比和極化指數功能。整機測量精度高、操作便捷、安裝方便、性能可靠穩定、抗干擾能力強。而且具有防震、防塵、防潮結構，是電力、礦山、油田、江河排灌等大型電力設備必不可少的監測儀器。
產品分兩大部分：測量部分和顯示部分。測量部分使用金屬外殼安裝，顯示部分為標準顯示殼體。儀器中有大規模集成電路與諸多元器件組成。絕緣測試電壓為2500V（測量設備對地的電阻），絕緣電阻測量范圍0.01MΩ~2.5TΩ。

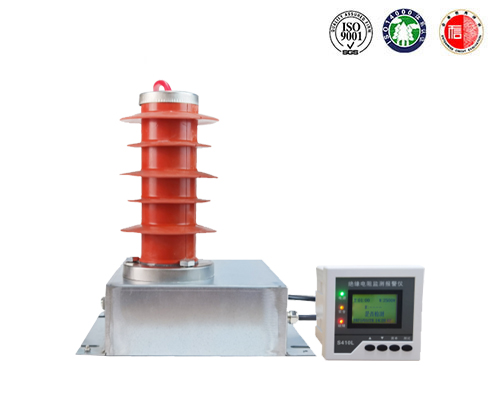

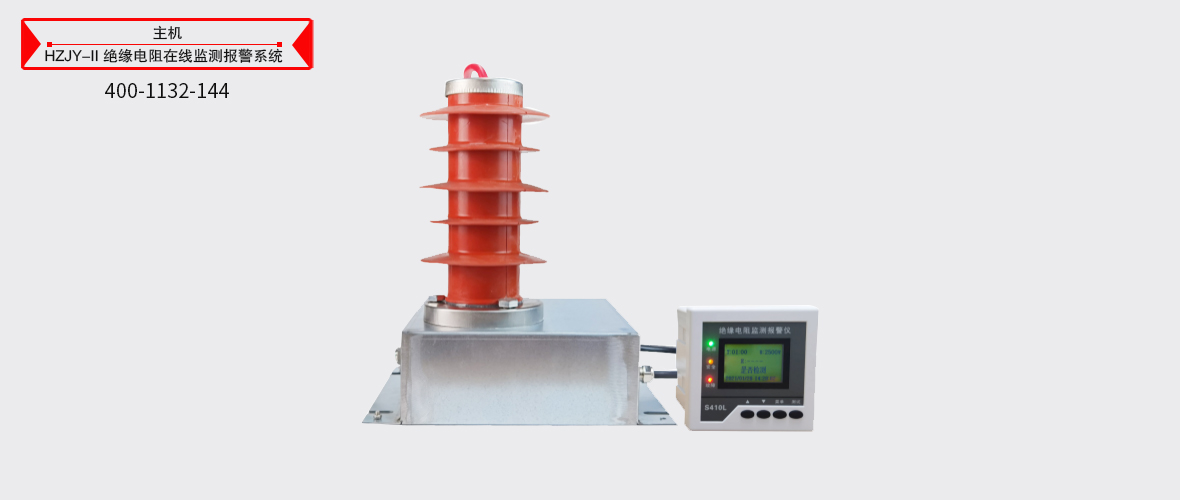

絕緣電阻在線監測報警系統圖片 ----Picture display
絕緣電阻在線監測報警系統附件配件 --------Accessories
本產品HZJY-II絕緣電阻在線監測報警系統表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
