絕緣電阻表檢定裝置簡介 ----Product introduction
絕緣電阻表（兆歐表）是國家強制檢定計量器具，按直流電源裝置分為直接作用模擬指示絕緣電阻表（搖表）和電子式絕緣電阻表。直接作用模擬指示的絕緣電阻的檢定規程為JJG622-1997絕緣電阻表（兆歐表）檢定規程。電子式絕緣電阻表的檢定規程為JJG1005-2005電子式絕緣電阻表檢定規程。兩個規程規定的檢定裝置的主要標準器為高壓高阻箱和高壓電壓表。本裝置含高壓高阻箱（高阻輸出部分）和直流高壓數字電壓表（電壓輸入部分），可同時滿足JJG622-1997和JJG1005-2005的要求。其中高壓高阻箱的測量范圍為100Ω～1TΩ。工作電壓為5kV，準確度級別為0.1級。直流高壓數字電壓表的測量范圍該裝置設計有獨立的泄露屏蔽端鈕，在測量過程中無明顯不穩定及短路、開路現象。為0～5kV。準確度等級為1.0級。能測量絕緣電阻表的開路電壓、中值電壓、跌落電壓和峰值電壓。
絕緣電阻表檢定裝置參數 ----Technical parameter
1.電阻輸出（高壓高阻箱）部分
1.1電阻輸出部分的準確度等級及工作電壓（電流）
| 阻 值 | 500GΩ | 300GΩ | 100GΩ | ×10GΩ | ×1GΩ | ×100MΩ |
| 準確度等級 | 2 | 2 | 2 | 2 | 1 | 1 |
| 標稱電壓 | 5000V | 5000V | 5000V | 5000V | 5000V | 5000V |
| 阻 值 | ×10MΩ | ×1MΩ | ×100kΩ | ×10kΩ | ×1kΩ | ×100Ω |
| 準確度等級 | 0.2 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 標稱電壓\流 | 2500V | 1000V | 1mA | 8mA | 20mA | 50mA |
1.2調節范圍：100Ω～1TΩ,調節細度為100Ω
1.3使用環境條件
1.3.1參考溫度范圍：20℃～25℃
1.3.2標稱使用溫度范圍：18℃～28℃
1.3.3參考濕度范圍：40%～60%
1.3.4標稱使用濕度范圍：25%～70%
1.4電阻變差極限：
在參考條件下，由單一影響量發生變化所引起的變差
| 影 響 量 別 | 標稱使用范圍 | 允許的變差 |
| 環 境 溫 度 | 18～28℃ | a/2 % |
| 相 對 濕 度 | 25%～70% | ≤10GΩ a/2 % ＞10GΩ a% |
| 工 作 電 壓 | （1～1/5）標稱電壓 | ≤10GΩ a/2 % ＞10GΩ a% |
a為檢定裝置中電阻輸出部分電阻盤準確度等級（各電阻盤a值不同）
1.5絕緣電阻：
檢定裝置中電阻輸出部分的電路，與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1TΩ。
1.6絕緣強度：
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓11kV并歷時1min的試驗，而不出現擊穿與飛弧現象。
1.7檢定裝置中電阻輸出部分輸出端的殘余電阻應＜0.1Ω，其變差＜0.01Ω。
測試結果中應不含測試時連接導線的電阻
1.8外形尺寸：442mm×270mm×145mm
1.9重量：＜5kg
2．電壓測量（高壓直流數字電壓表）部分
2.1測量范圍:0～5000V
2.2準確度:±（1%讀數±0.2%滿量程）
2.3供電電源:DC9V
2.4顯示:四位半、液晶顯示測試結果
2.5讀數穩定性：±3個字
2.6峰值電壓測量回路滿足JJG622-97絕緣電阻表檢定規程中圖3的要求。
絕緣電阻表檢定裝置功能 ----Product features

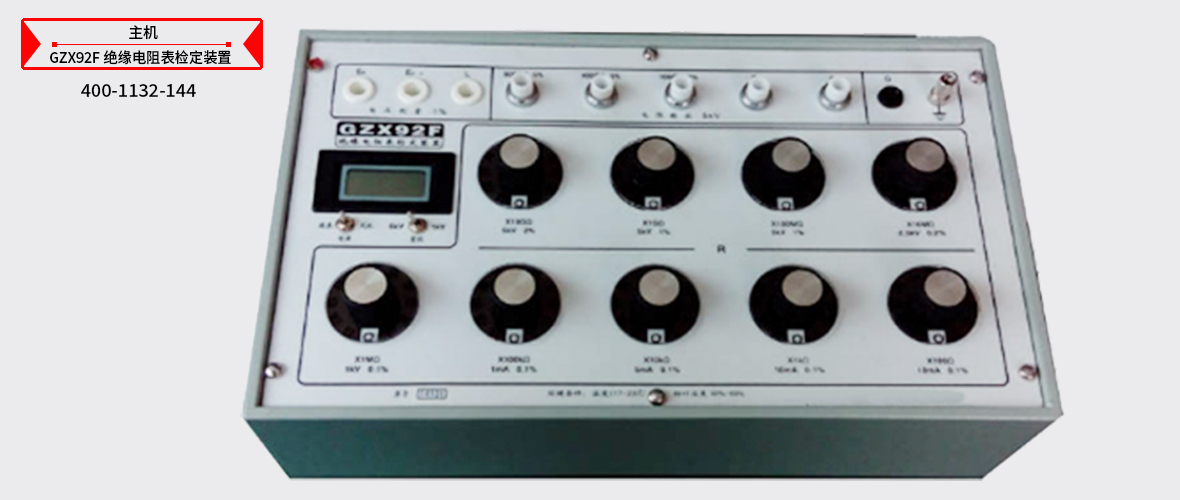

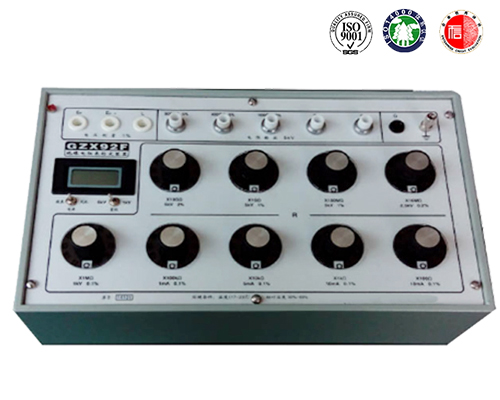

絕緣電阻表檢定裝置圖片 ----Picture display
絕緣電阻表檢定裝置附件配件 --------Accessories
本產品GZX92F絕緣電阻表檢定裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
