數字式高壓電橋電纜故障測試儀簡介 ----Product introduction
HZGQ-15KV數字式高壓電橋是基于MURRAY電橋原理而設計的，采用開關電源構成高壓恒流源，空載電壓15000V，短路電流20mA，可用于敷設后各種電線電纜的擊穿點及沒有擊穿的缺陷點的定位。
全新的數字電橋?qū)?shù)字電橋和數字兆歐表合二為一，功能更強大，可自動計算系統的吸收比和極化指數，可手動設定測試時間，具有記憶功能可記錄不同點時的絕緣情況。
儀器采取全自動化測試，并在用戶輸入電纜全長后可以自動計算顯示故障距離。利用彩色觸摸液晶屏做為顯示裝置和操作裝置，一鍵式操作，完全替代傳統高壓電橋的測量方式，使用簡便、人機界面友好、圖文并貌、安全可靠。
數字式高壓電橋電纜故障測試儀參數 ----Technical parameter
數字電橋：
測試電壓：300V至15000 V
測試方式：觸摸式一鍵測試操作
電壓等級：0.5KV、1KV、2KV、4KV、8KV、10KV、12KV、15KV、自定義
短路電流：20mA
測試分辨率：0.1%
電橋定位精度：±（0.2%L+1）m
測試范圍：<30 km
數字兆歐表：
測試電壓：500V至15000 V分檔
測試方式：觸摸式一鍵測試操作
電壓等級：任意設定
短路電流：20mA
分辨率：0.1MΩ
絕緣測試最大值：0.1 MΩ--300 MΩ
吸收比極化指數：自動測試，可記憶不同時間段的絕緣值
整機
工作電壓：AC 220V±10%50Hz
測試方式：觸摸式一鍵測試操作
語音功能：真人語音操作提示
顯示方式：800×600高亮彩色觸摸液晶屏
抗干擾能力：＞100VAC
外形尺寸：465 mm×330 mm×260 mm
重量：≤11.2 kg
數字式高壓電橋電纜故障測試儀功能 ----Product features
1、操作更簡單
一鍵式操作：按鍵少、易操作、克服人為誤差；
自動化測試：智能程度高，自動完成定位，根據測試比例自動計算故障距離；
測試絕緣范圍大：不受小電流影響，測試絕緣阻值可達150MΩ。
2、技術更先進
功能強大：集成數字電橋和數字式兆歐表功能，自動計算吸收比和極化指數；
無線隔離技術：無線通訊，操作安全可靠；
數字化定位技術：軟件全程控制，自動定位完成，液晶直觀顯示；
測試急停技術：緊急情況直接按下急停鍵，儀器立即自動降壓，確保安全；
自動調壓技術：一鍵操作，自動調壓，智能化測試。
3、抗干擾性能高：可以避免測試電纜因受其它運行纜的干擾信號而無法測量的現象，讓測試不再受影響。
4、先進的操作顯示裝置
彩色觸摸液晶顯示：采用彩色觸摸液晶屏顯示，更直觀、更人性化；
觸摸式按鍵操作：觸摸按鍵完全代替按鈕，更先進、更方便。

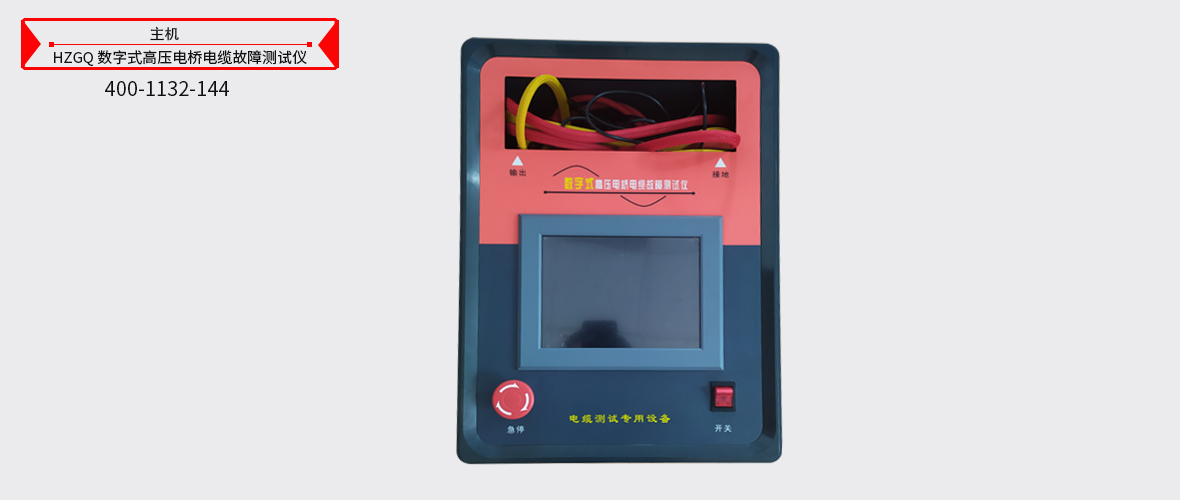

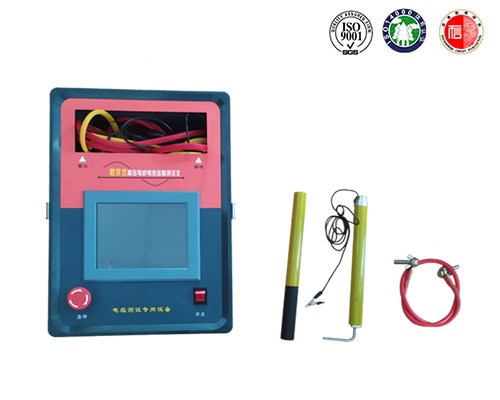

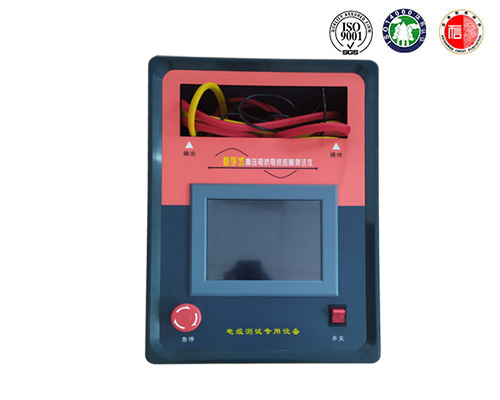

數字式高壓電橋電纜故障測試儀圖片 ----Picture display

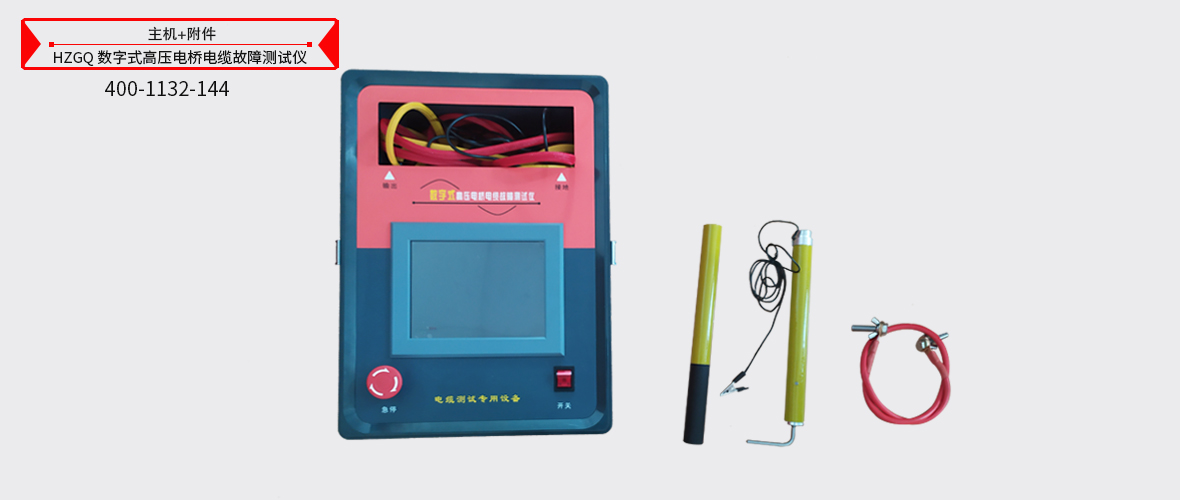

數字式高壓電橋電纜故障測試儀附件配件 --------Accessories
本產品HZGQ數字式高壓電橋電纜故障測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
