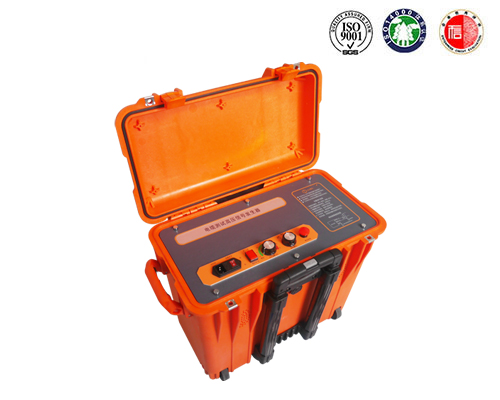

高壓信號發生器簡介 ----Product introduction
電纜測試高壓信號發生器,是電纜故障測距、定點的高壓信號源,為我公司的專利產品。達到國際先進水平。同時具有放電容量大和體積小、重量輕、便于攜帶的特點。本儀器的內部高壓發生單元采用高頻升壓,體積小、重量輕;輸出高壓采用光電隔離的反饋控制技術,安全、可靠。HZDL-GF與本公司生產的HZ系列電力電纜故障測距儀、數字式多功能電纜故障定點儀配和使用,可以對電纜故障進行:
脈沖電流測距
多次脈沖測距
聲磁同步精確定點
本儀器電容分檔對應相應的電壓檔位,在每一檔位都連續可調,可用于高、低壓電纜的故障測試。
高壓信號發生器參數 ----Technical parameter
輸出沖擊電壓:0~32kV可調;
放電周期可調:放電周期可調0~99秒;
放電時間可調:放電時間0~99秒可調,一般設置在0.3秒
最大儲能:1000J
電源:交流220V,50Hz
體積:590mm×325mm×510mm
質量:25kg
高壓信號發生器功能 ----Product features
1.本儀器采用電容的容量值為2µF;0~32kV連續可調。
2.采用先進的高壓發生裝置;體積小、重量輕;輸出功率大;高壓發生裝置輸出電壓采用光電隔離反饋控制技術,安全性更高。
3.放電間隔和放電時間采用雙時間繼電器設置方式。可以根據現場的測試需要靈活設置放電間隔和放電時間。
4.一體化設計,儲能電容器內置,無高壓外露。
5.高壓輸出直接接至故障電纜,操作安全,接線簡便。
6.多重安全防護,高壓零位啟動,斷電后自動釋放高壓電容儲能。
7.多種工作方式,輸出直流高壓連續可調。

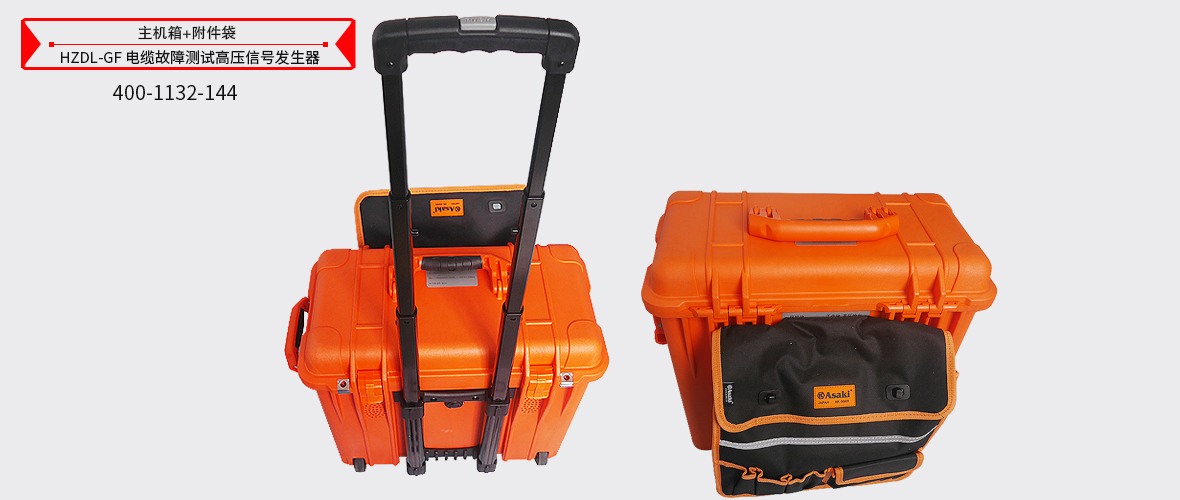

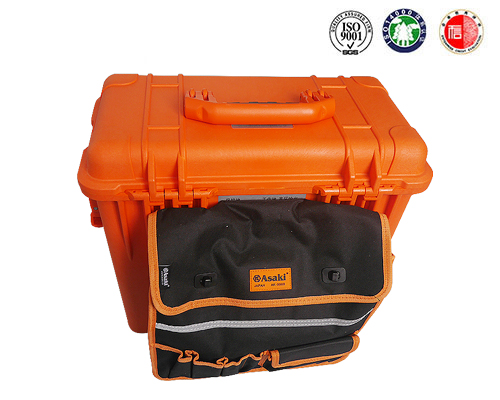

高壓信號發生器附件配件 --------Accessories
本產品HZDL-GF高壓信號發生器表詳細清單請以說明書或代銷合同為準
