超低頻交流耐壓裝置簡介 ----Product introduction
電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一，耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術，其中0.1Hz超低頻技術是最新技術，是當前國際電工委員會推薦的技術。根據我國電力系統實際情況，國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，2004年頒布了電力行業標準《超低頻高壓發生器通用技術條件DL/T 849.4－2004》，我國正在推廣這一最新的試驗方法。
在對大中型發電機、電動機、電力電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，國際上普遍采用了降低試驗頻率，從而降低了試驗電源容量的方法，超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，這就是為什么發達國家普遍采用這一方法的主要原因。
超低頻交流耐壓裝置參數 ----Technical parameter
| 型號 | 額定電壓 | 帶載能力 | 電源 保險管 |
產品結構、重量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升壓器：25㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值 |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升壓器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 10A | 控制器：6㎏ 升壓器：45㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/0.5 | 80kV （峰值） |
0.1Hz,≤0.5µF | 20A | 控制器：4㎏ 一級升壓器（30kV）：40㎏ 二級升壓器（50kV）：44㎏ |
超低頻交流耐壓裝置功能 ----Product features
1.智能化程度高：采用數字變頻技術，微電腦控制，升壓、降壓、測量等測試過程全自動化。
2.操作方便：接線簡單，7寸大液晶觸摸屏，操作便捷，人機交互友好。
3.保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠。
4.安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
5.采用了高低壓閉環負反饋控制電路，輸出無容升效應。
6.采樣精準：高壓電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
7.配置齊全：7寸電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
8.測試范圍廣：0.1Hz、0.05Hz及0.02Hz多頻率選擇，測試范圍大。
9.攜帶方便：儀器體積小巧、重量輕便，十分利于戶外作業。

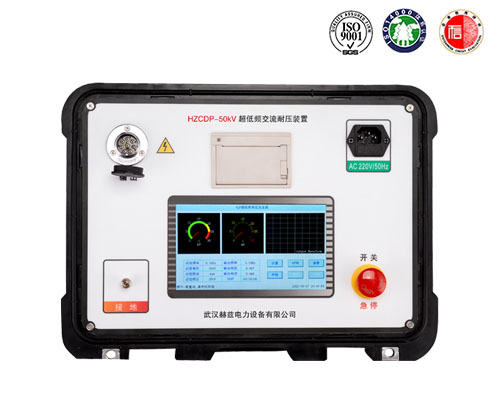

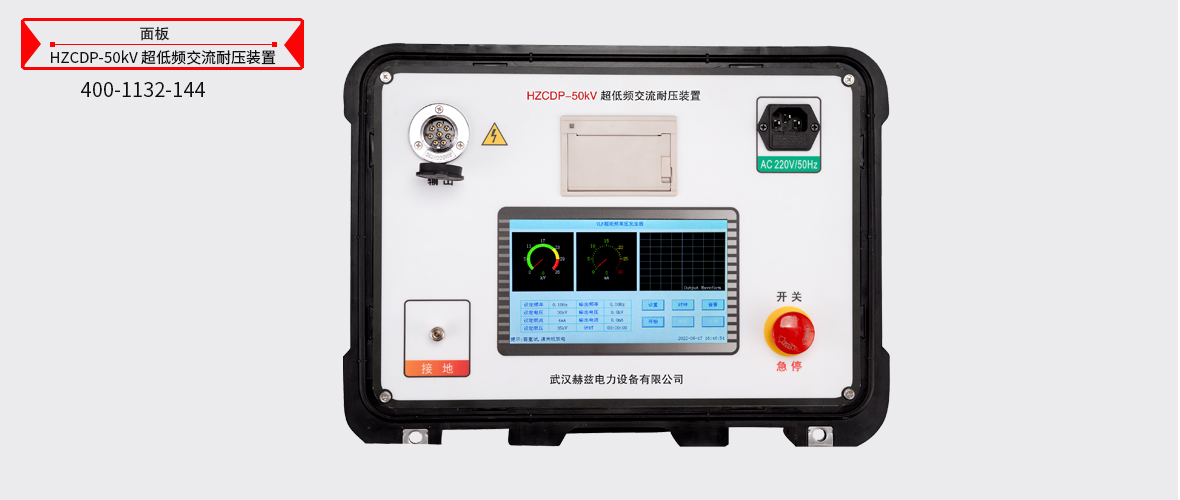

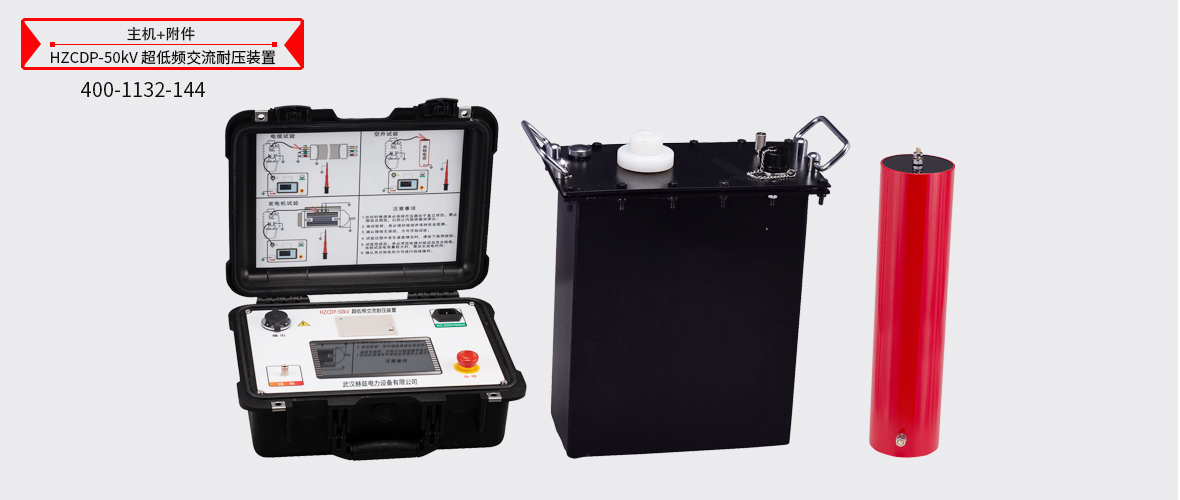

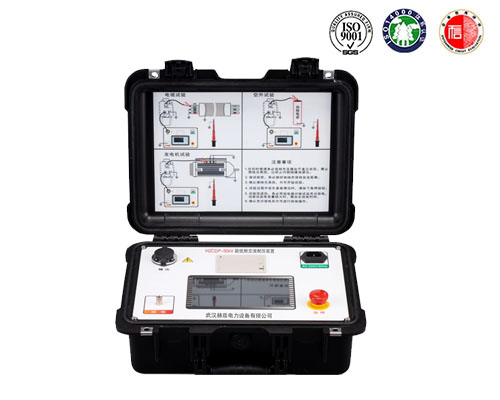

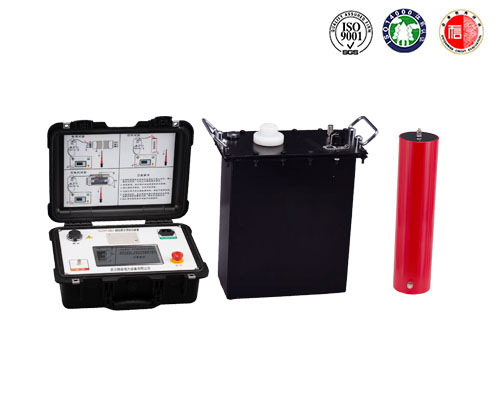

超低頻交流耐壓裝置圖片 ----Picture display
超低頻交流耐壓裝置附件配件 --------Accessories
本產品HZCDP超低頻交流耐壓裝置表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
配件
保險管
打印紙
測試線
測試線
測試線
測試線
電源線
