為什么要做電纜的串聯諧振試驗？串聯諧振如何選型？-赫茲電力

發布時間：2023-08-03 09:18:10人氣：

　　為什么要做電纜的串聯諧振試驗?串聯諧振如何選型?赫茲電力專業生產串聯諧振,產品選型豐富,專業電力試驗設備,找串聯諧振,就選赫茲電力。

　　串聯諧振試驗施工單位一般都不做，只是科研單位、電纜廠家做，目的就是檢測電纜的等效電容值指標、和耐壓指標。

　　大家已經知道：靜態下的電纜，等效于一個多層混聯電容器，一般的主電容就是成三角形連接的一組并聯電容。這個電容與電路連接后，可以部分的補償電路的無功功率，這就是電纜載流量大一些的根本原因。

　　但是，這個電容一旦和一個定量的、不合適的感性元件形成串聯電路，就會形成諧振，在電纜兩端(電容器)形成一個高出電源電壓很多倍的諧振電壓，這個電壓是危險的。很可能就會瞬間擊穿電纜絕緣層，造成短路故障。

　　通過試驗的模擬，定量測定了電纜的長度和諧振線圈(電容和電感)的關系，也就間接指導了實際施工和電纜應用中的實際問題，保證電路安全運行。

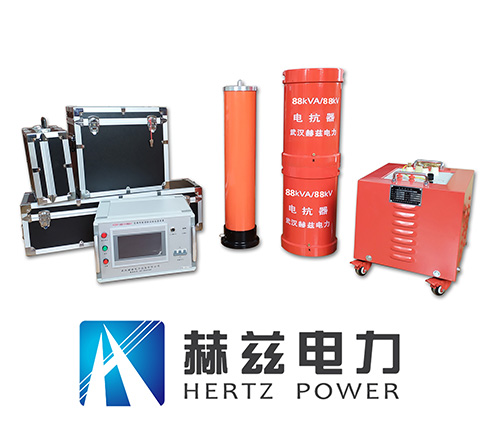

　　變頻串聯諧振試驗裝置

　　一、首先你必須知道被試品對象及試驗要求，如：

　　132kV電纜100mm2，長度30米，試驗電壓≤210kV。

　　二、工作環境

　　1.環境溫度：-150C–40 0C;

　　2.相對濕度：≤90%RH;

　　3.海拔高度：≤1500米;

　　三、串聯諧振裝置主要技術參數及功能

　　1.額定容量：375kVA;

　　2.輸入電源：單相380V電壓，頻率為50Hz;

　　3.額定電壓：250kV

　　4.額定電流：1.5A;

　　5.工作頻率：30-300Hz;

　　6.波形畸變率：輸出電壓波形畸變率≤1%;

　　7.工作時間：額定負載下允許連續60min;過壓1.1倍1分鐘;

　　8.溫升：額定負載下連續運行60min后溫升≤65K;

　　9.品質因素：裝置自身Q≥30(f=45Hz);

　　10.保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

　　11.測量精度：系統有效值1.5級;

　　四、串聯諧振設備遵循標準

　　GB10229-88《電抗器》

　　GB1094《電力變壓器》

　　GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

　　DL/T 596-1996《電力設備預防性試驗規程》

　　GB1094.1-GB1094.6-96《外殼防護等級》

　　GB2900《電工名詞術語》

　　GB/T16927.1~2-1997《高電壓試驗技術》

　　五、串聯諧振裝置容量確定

　　132kV電纜100mm2，長度30米，電容量≤0.023uF，試驗電壓≤250kV。

　　頻率取35H

　　試驗電流I=2πfCU試=2π×35×0.023×10-6×250×103=1.26A

　　對應電抗器電感量L=1/ω2C=850H

　　設計五節電抗器，使用電抗五節串聯可滿足試驗，則單節電抗器為75kVA/50kV/1.5A/170H，總容量為375kVA。

　　結論：裝置容量定為375kVA/250kV;分五節電抗器，電抗器單節為75kVA/50kV/1.5A/170H通過組合使用能滿足上述被試品的試驗要求。
