介質損耗測試儀變壓器繞組連同套管tgδ和電容量的測量

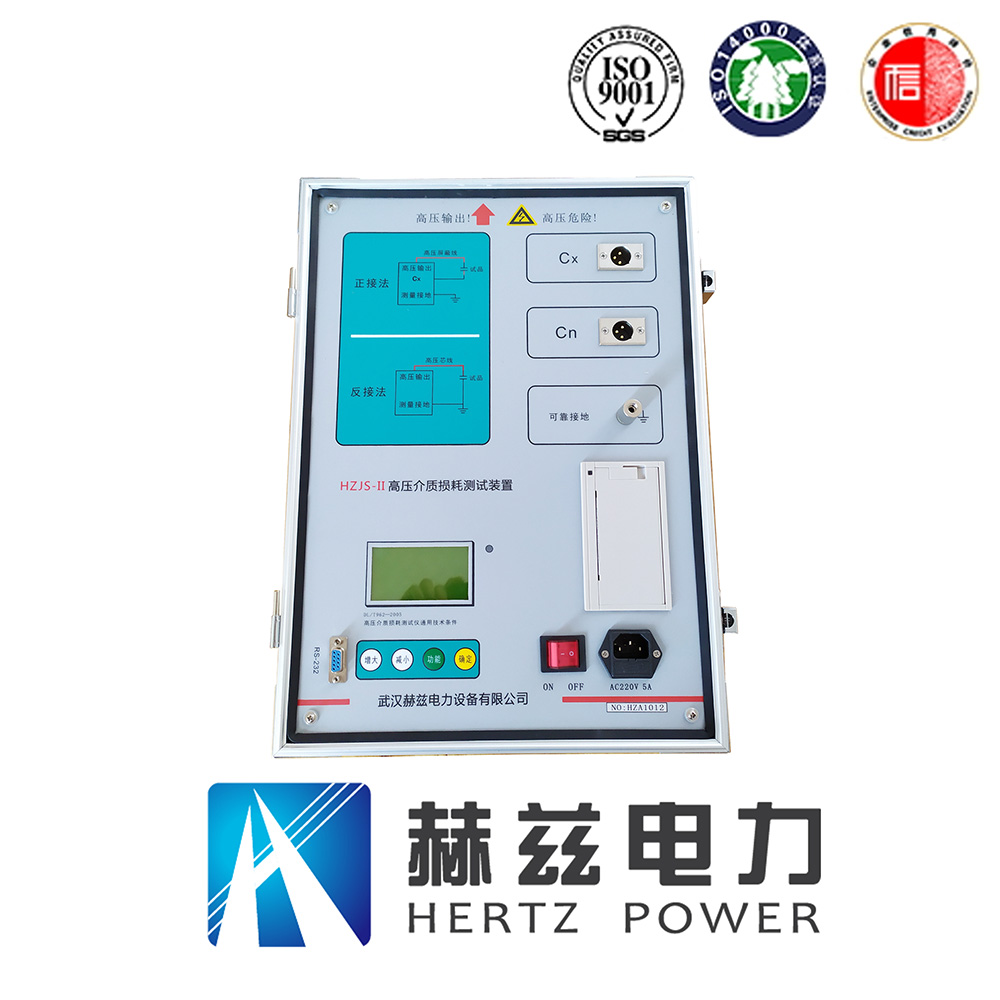

HZJS-II高壓介質損耗測試儀
1)首先將介損測試儀接地。
2)將高壓側A、B、C三繞組短接起來。
3)將其他非被試繞組三相及中性點短接起來，并接地(2#)。
4)將紅色高壓線一端芯線插入測試儀“高壓輸出”插座上，注意要將紅色高壓線的外端接地屏蔽線接地。
5)紅色高壓線另一端接高壓繞組的短接線(1#)。
6)連接好電源輸入線。
7)檢查試驗接線正確，操作人員征得試驗負責人許可后方可加壓試驗。
8)打開電源，儀器進入自檢。
9)自檢完畢后選擇反接線測量方式。
10)預置試驗電壓為10KV。
11)接通高壓允許開關。
12)按下啟動鍵開始測量。注意：加壓過程中試驗負責人履行監護制度。
13)測試完成后自動降壓到零測量結束。
14)關閉高壓允許開關后，記錄所測量電容器及介損值。
15)打印完實驗數據后，關閉總電源。
16)用專用放電棒將被試繞組接地并充分放電，變更試驗接線，同理的方法測量變壓器低壓繞組連同套管tgδ值和電容量。
17)首先斷開儀器總電源。
18)在高壓端短接線上掛接地線。
19)拆除高壓測試線。
20)拆除高壓套管短接線。
21)拆除其他非被試繞組的接地線及短接線。
22)最后拆除介質損耗測試儀器其它試驗線及地線。
23)試驗完畢后，填寫試驗表格
