赫茲電力 | 變壓器大修后的試驗項目需要用到哪些設備？
發布時間：2023-06-30 11:30:13人氣：
赫茲電力導讀：變壓器大修后的試驗項目需要用到哪些設備？對變壓器大修，需要做各項準備工作，比如變壓器大修后的試驗項目，變壓器大修要做的電氣性能試驗項目有哪些，新安裝或大修后的變壓器投入運行前應做哪些試驗等，一起來學習下。
變壓器大修后的試驗：
1、測量繞組的絕緣電阻和吸收比或極化指數；
2、測量繞組連同套管的泄漏電流；
3、測量繞組連同套管的tgδ；
4、冷卻裝置的檢查和試驗；
5、本體、有載分接開關和套管中的變壓器油試驗；
6、測量繞組連同套管一起的直流電阻(所有分接位置上)，對多支路引出的低壓繞組應測量各支路的直流電阻；
7、檢查有載調壓裝置的動作情況及順序；
8、測量鐵芯(夾件)引外對地絕緣電阻；
9、總裝后對變壓器油箱和冷卻器作整體密封油壓試驗；
10、繞組連同套管一起的交流耐壓試驗(有條件時)；
11、測量繞組所有分接頭的變壓比及連接組別；
12、檢查相位；
13、必要時進行變壓器的空載特性試驗；
14、必要時進行變壓器的短路特性試驗；
15、必要時測量變壓器的局部放電量；
16、額定電壓下的沖擊合閘；
17、空載試運行前后變壓器油的色譜分析。

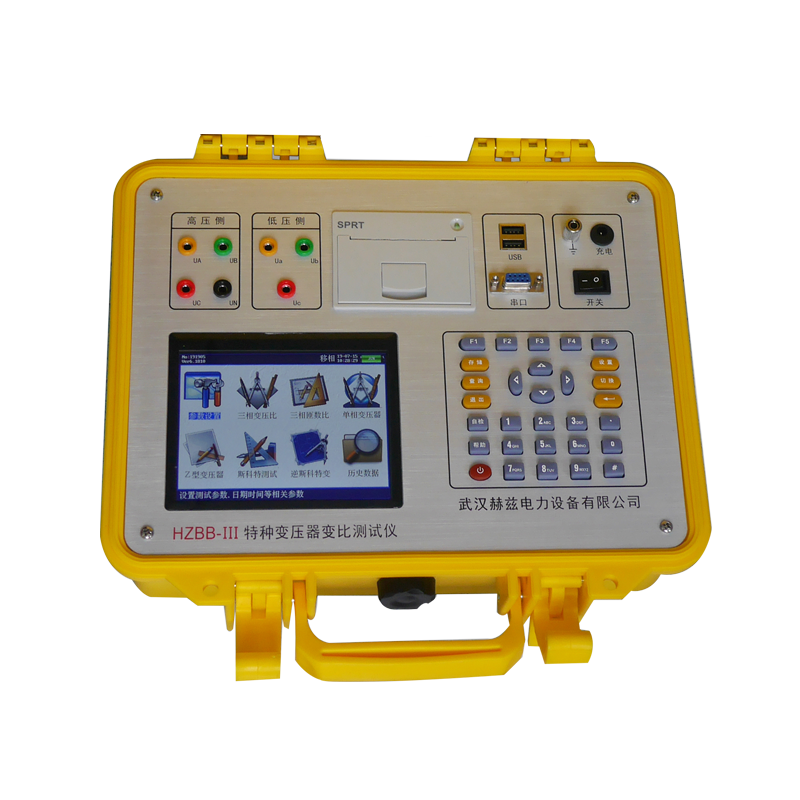

赫茲電力HZBB變壓器變比測試儀
需要用到的電力試驗設備有：
1、測量繞組連同套管的直流電阻（根據變壓器的容量可以選擇HZ-5A直流電阻測試儀）
2、檢查所有分接頭的變壓比（推薦檢修工具：HZBB變壓器變比組別測試儀）
3、檢查變壓器的三相接線組別和單相變壓器引出線的極性（推薦檢修工具：HZBB變壓器變比組別測試儀）
4、測量繞組連同套管的絕緣電阻、吸收比或極化指數（HZ2671絕緣電阻測試儀）
5、測量繞組連同套管的介質損耗角正切值（HZJS-E介質損耗測試儀）
6、測量繞組連同套管的直流泄漏電流（ZGF-120kv/2mA直流高壓發生器）
7、繞組連同套管的交流耐壓試驗（YDJ-100KV交流試驗變壓器）
8、繞組連同套管的局部放電試驗（委托電科院檢驗會比較靠譜）
9、測量與鐵芯絕緣的緊固件及鐵芯接地線引出套管對外殼的絕緣電阻（HZ2671電子式數字兆歐表）
10、非純瓷套管的試驗（YDJ-100KV交流試驗變壓器）
11、絕緣油試驗（HZJYY-J絕緣油介質損耗測試儀）
12、有載調壓切換裝置的檢查和試驗（HZYZ-2000變壓器有載開關測試儀）
13、額定電壓下的沖擊合閘試驗（HGKC-6高壓開關動特性測試儀）
14、檢查相位（SMG3000手持式三相相位伏安表）
15、測量噪音（噪音及振動檢查裝置）
