變壓器綜合測試儀怎么使用
發布時間：2023-06-27 09:21:58人氣：
變壓器綜合試驗臺能真實地判斷電力變壓器的空載電流,空載損耗,阻抗電壓和負載損耗,準確的測量電力變壓器直流電阻,變比,也可對被試變壓器進行倍頻感應及頻耐壓試驗。該裝置測量部分由高檔單片機控制,數字顯示，空載,短路等測試數據由單片機同步采樣,避免了傳統試驗方法中電壓,電流表,功率表分別讀數并由人工計算造成的誤差,實施狀態診斷,確保安全運行,為監測或修造變壓器提供了可靠的數據。接下來了解一下變壓器綜合測試臺安全操作規程。

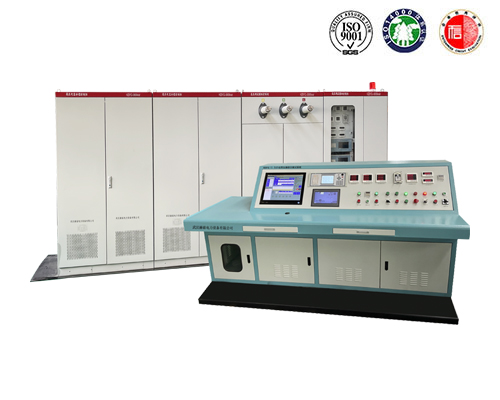

請點變壓器/電機綜合測試臺
一、檢查板后接線柱上的接線是否正確,接線柱的邊線之間是否有短路現象。
二、合上三相閘刀,“三相電源指示”燈亮,隨即旋動“電源切換”查看三相電源電壓是否平衡。
三、打開“二次回路電源控制”后，“二次回路電源指示燈亮,若調壓器不在零位即自動回零,之后即可進行下列各項實驗;
1、變比實驗;2、連接組別試驗;
3、空載試驗;4、短路試驗;
5、三倍頻試驗;6、耐壓試驗;
四、進行上述各項試驗時“試驗項目切換"旋鈕應分別打至相應的位置,并且有信號燈顯示。
五、上述各項試驗開始應分別按各項目的”起動”按鈕。
六、其他各開關位置應在正確的位置,組別試驗時“組別試驗切換”置于"0”位,“標準電壓表切換”置于"Vah”或"Vbc"或"Vca”.
七、試驗時“CT切換"應在相應的位置。
八、試驗結束后,按"降壓”按鈕，再按各項目"停止”按鈕，后按"主電路停止”和“二次回路停止”按鈕，結束工作。
