光伏知識 | 一文輕松讀懂四大光伏發電系統
發布時間：2025-02-28 11:55:58人氣：
近日南方雨水連綿，不少家庭受強降雨影響而出現停電情況。那這時候，有些人可能會想：如果家里裝了光伏發電系統，是不是就不會受停電影響，可以高枕無憂？其實不然，要根據家里具體安裝的是哪種類型的光伏系統而定。今天，我們就來聊聊幾種不同類型的光伏系統，了解它們在實際生活中的應用。
根據市面上現有的光伏發電項目，結合不同的應用場景，太陽能光伏發電系統可以大致分為四種類型：并網發電系統、離網發電系統、并離網儲能系統和多種能源混合微網系統。
01并網發電系統
由光伏組件、并網逆變器、負載、雙向電表、并網柜和電網組成。
原理是將光伏組件產生的直流電通過逆變器轉化為交流電，再供給到負載和接入電網。這樣，滿足家庭負載的同時，多余的電還可以賣入電網。
特點：
02 離網發電系統
和并網發電系統相對的，就是離網發電系統，由光伏組件、離網逆變器、蓄電池、負載等構成。比較先進方案中已經將逆變器+蓄電池集成為一體設備，如優能電氣的UFox系列離網儲能一體機。離網發電系統可以不依賴電網而獨立運行，一般應用于偏僻地區、無電區、海島、通訊基站和路燈等。
在有光照時將太陽能轉化為電能，通過離網逆變器給負載供電，或給蓄電池充電。或在沒有光伏的情況下，也可以通過電網對蓄電池進行充電；在無光照時或電網停電時，可將蓄電池的電通過逆變器給交流負載供電。
特點：
03 并離網儲能系統
由光伏組件、并離網混合逆變器、蓄電池、負載等構成。現在也有比較先進方案是將并離網混合逆變器+電池系統集成一體，例如優能的UHome系列并離網儲能一體機。并離網儲能系統廣泛應用于經常停電或光伏自發自用不能余電上網、自用電價比上網電價貴、波峰電價比波谷電價貴等場景。
白天有光的情況下，通過離并混合逆變器優先供給負載用電，多余的電存儲到蓄電池中；晚上的時候，蓄電池通過離并網混合逆變器為負載進行供電。同時，可以設置充放電時間，以實現電價的峰平谷調節。當電網斷電時，系統會自動切換為離網模式，保證用戶供電需求。
特點：
04微網系統
由分布式電源（光伏/風電/柴油）、負載、儲能系統和控制裝置構成的配電網絡。可將分散能源就地轉化為電能，然后就近供給本地負載。
微電網系統是一種能夠自我控制、保護和管理的自治系統，不僅可以與外部電網并網接入，也可以孤立運行，極大程度上解決了分布式電源并網問題，促進分布式電源與可再生能源的大規模接入，是一種對負荷多種能源形式的高效供給，實現主動式配電網的智能電網系統。
以上便是四種太陽能光伏發電系統的介紹，它們各有其適用場景，為家庭、工商業用戶綠色用電提供了多種選擇。
根據市面上現有的光伏發電項目，結合不同的應用場景，太陽能光伏發電系統可以大致分為四種類型：并網發電系統、離網發電系統、并離網儲能系統和多種能源混合微網系統。
01并網發電系統
由光伏組件、并網逆變器、負載、雙向電表、并網柜和電網組成。
并網發電系統示意圖
原理是將光伏組件產生的直流電通過逆變器轉化為交流電，再供給到負載和接入電網。這樣，滿足家庭負載的同時，多余的電還可以賣入電網。
特點：
1.與電網連接，電量部分或全部上傳電網。
2.電網停電，光伏發電也停止。因為逆變器都有防孤島，也就是電網公司要求：電網停電，光伏電也必須立刻斷電，主要是安全考慮。
3.晚上居民還是依靠市電。
4.沒有儲能裝置。
2.電網停電，光伏發電也停止。因為逆變器都有防孤島，也就是電網公司要求：電網停電，光伏電也必須立刻斷電，主要是安全考慮。
3.晚上居民還是依靠市電。
4.沒有儲能裝置。
02 離網發電系統
和并網發電系統相對的，就是離網發電系統，由光伏組件、離網逆變器、蓄電池、負載等構成。比較先進方案中已經將逆變器+蓄電池集成為一體設備，如優能電氣的UFox系列離網儲能一體機。離網發電系統可以不依賴電網而獨立運行，一般應用于偏僻地區、無電區、海島、通訊基站和路燈等。
分體式離網發電系統示意圖

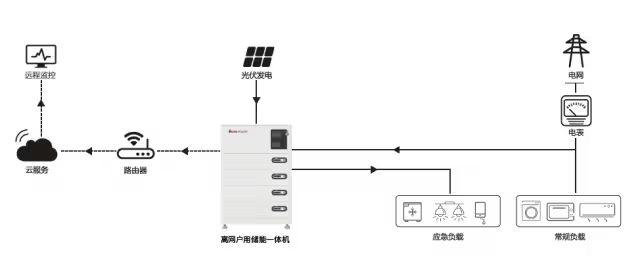

一體式離網發電系統示意圖
在有光照時將太陽能轉化為電能，通過離網逆變器給負載供電，或給蓄電池充電。或在沒有光伏的情況下，也可以通過電網對蓄電池進行充電；在無光照時或電網停電時，可將蓄電池的電通過逆變器給交流負載供電。
特點：
1.不依靠電網的獨立系統。也就是，不管有沒有市電，只要有太陽光照滿足，離網系統就可以獨立工作，就可以獨立提供電能。
2.必須有儲能設備，也就是必須需要蓄電池，不然晚上或陰雨天無法工作。
3.可以不接光伏。
2.必須有儲能設備，也就是必須需要蓄電池，不然晚上或陰雨天無法工作。
3.可以不接光伏。
03 并離網儲能系統
由光伏組件、并離網混合逆變器、蓄電池、負載等構成。現在也有比較先進方案是將并離網混合逆變器+電池系統集成一體，例如優能的UHome系列并離網儲能一體機。并離網儲能系統廣泛應用于經常停電或光伏自發自用不能余電上網、自用電價比上網電價貴、波峰電價比波谷電價貴等場景。

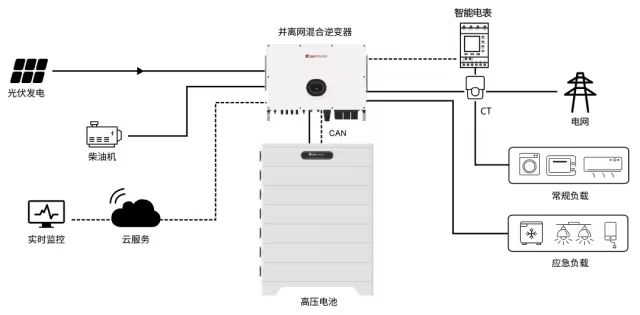

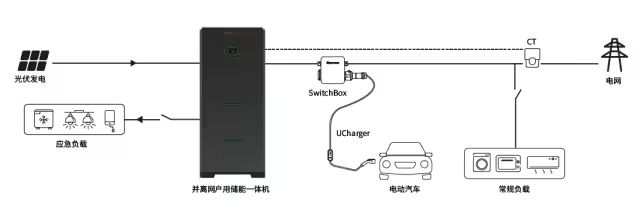

并離網儲能系統示意圖
白天有光的情況下，通過離并混合逆變器優先供給負載用電，多余的電存儲到蓄電池中；晚上的時候，蓄電池通過離并網混合逆變器為負載進行供電。同時，可以設置充放電時間，以實現電價的峰平谷調節。當電網斷電時，系統會自動切換為離網模式，保證用戶供電需求。
特點：
1.兼具離、并網系統優勢，可以并網賣電，而在電網斷電時也可以正常運行。
2.無電網情況下，必須有電池才能運行。
3.可以不接光伏，作為離網系統，進行電價削峰填谷或應急備電用。
2.無電網情況下，必須有電池才能運行。
3.可以不接光伏，作為離網系統，進行電價削峰填谷或應急備電用。
04微網系統
由分布式電源（光伏/風電/柴油）、負載、儲能系統和控制裝置構成的配電網絡。可將分散能源就地轉化為電能，然后就近供給本地負載。
微網混合能源系統示意圖
微電網系統是一種能夠自我控制、保護和管理的自治系統，不僅可以與外部電網并網接入，也可以孤立運行，極大程度上解決了分布式電源并網問題，促進分布式電源與可再生能源的大規模接入，是一種對負荷多種能源形式的高效供給，實現主動式配電網的智能電網系統。
以上便是四種太陽能光伏發電系統的介紹，它們各有其適用場景，為家庭、工商業用戶綠色用電提供了多種選擇。
