或許你是剛?cè)肼毜墓こ?ldquo;小白”，或許你是一個有著多年工作經歷的“老司機”，可是那些經常和我們見面的火電廠設備你都認識嗎？

它叫什么名字，安裝在什么位置，屬于哪個系統，起什么作用，工作原理是什么，這些你都清楚嗎？

今天，小編就帶你一起漲漲知識……

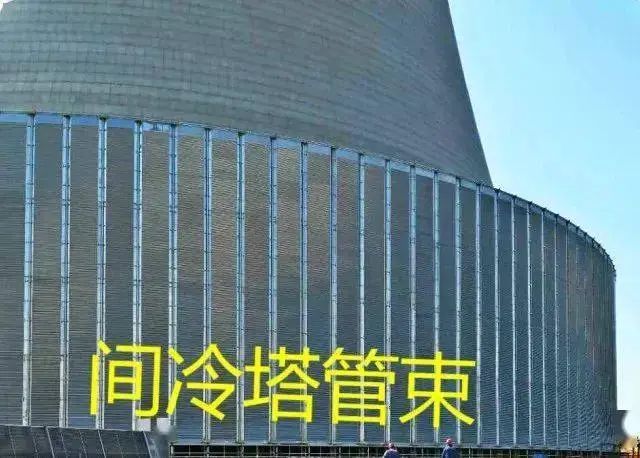

設備名稱：間接冷卻塔管束

工作原理及作用：汽動給水泵的排汽進入主機表凝式間接空冷系統統一進行冷卻，循環水泵布置在空冷塔附近，每臺機組配置2×50%變頻循環水泵，空冷散熱器塔外垂直布置，每座塔內兩臺機組的散熱器扇共12段交叉布置,對汽機房循環水進行冷卻。

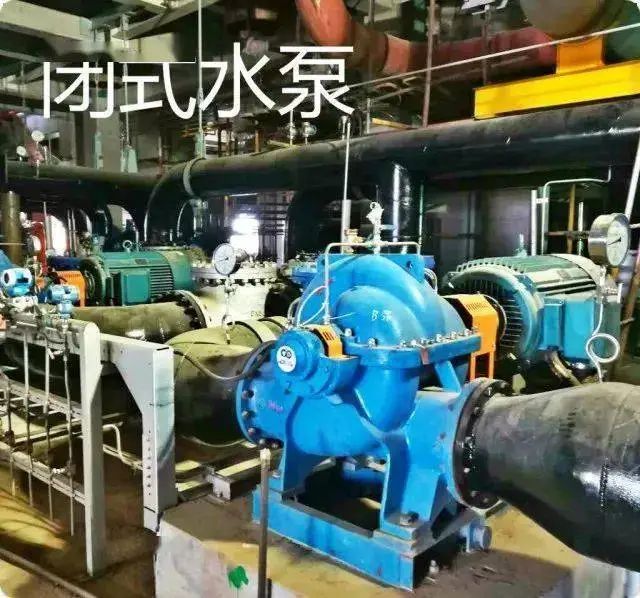

設備名稱：閉式水泵

工作原理及作用：一般供給電泵、給水泵密封冷卻水、凝泵密封水、發電機氫冷器等要求水質好的系統，閉式水自循環，并通過冷卻器與開式水來的循環水換熱,對閉式循環水起加壓和循環的作用。

設備名稱：高壓加熱器

工作原理及作用：提高機組效率，提高給水溫度，進而減少進入鍋爐的給水和爐膛的溫差，減少了溫差換熱損失。利用汽輪機各級抽汽來加熱不同溫度的鍋爐給水，通過各級加熱器最終給水溫度上升到一定值進入鍋爐汽包。利用汽輪機抽汽，對給水、凝結水進行加熱，其目的是提高整個熱力系統經濟性。

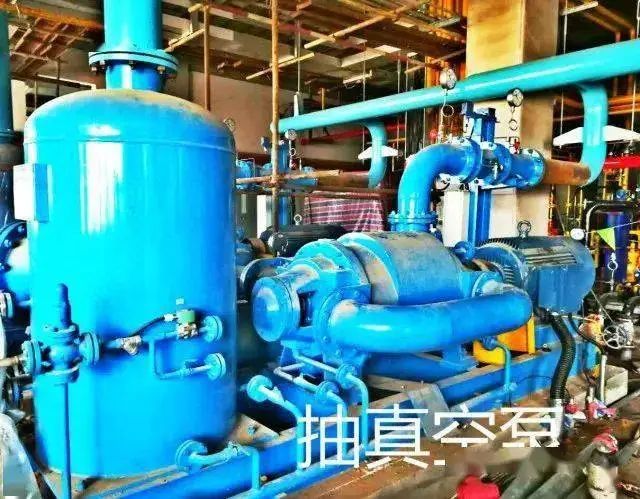

設備名稱：抽真空泵

工作原理及作用：通俗來講，真空泵是用各種方法在某一封閉空間中改善、產生和維持真空的裝置。在泵腔內形成通過旋轉產生體積的變化而將氣體排出泵外，主要是在吸氣過程中，吸氣腔體積增大，真空度降低，將容器內氣體吸入泵腔，在排氣過程中體積變小，壓強增大，最終通過油封將吸入的氣體排出泵外。

設備名稱：密封風機

工作原理及作用：鍋爐密封風機，如其名，主要是密封作用，防止漏氣，和漏風量達到一個動態平衡，并維持內部壓力不變。從磨機機架內壁密封空氣通過一個機動的空氣管道進入中心套，再通過中心套上的溝槽和軸頸到達磨輥的空氣密封處。這些密封圍繞軸密封形成迷宮環式（多個密封空氣室）密封，密封空氣室密封壓力超過磨輥風室的壓力，因此阻止了原料進入軸端密封以造成損傷。

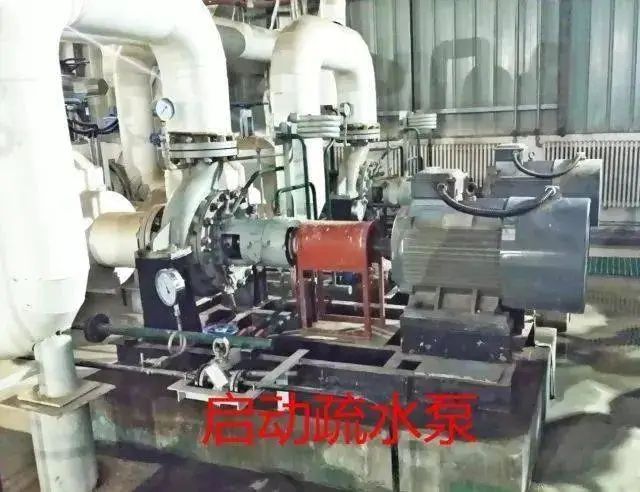

設備名稱：啟動疏水泵

工作原理及作用：將一級加熱器疏水送入本級加熱器出口給水管中的泵。把疏水箱中的水重新打回除氧器，進行再利用，防止消耗浪費。疏水箱中的水都是軟水，是蒸汽管道疏水，過熱器疏水等和汽包快排排進來的，可以再利用。

設備名稱：軸流式送風機

工作原理及作用：克服空氣預熱器、風道、燃燒器阻力，輸送燃燒風，維持燃料充分燃燒。當風機的葉輪在電機帶動下旋轉時，葉片在氣體中運行，給氣體一個作用力，氣體收到葉片的推擠后便沿著風機軸的方向不斷由進口流向入口。

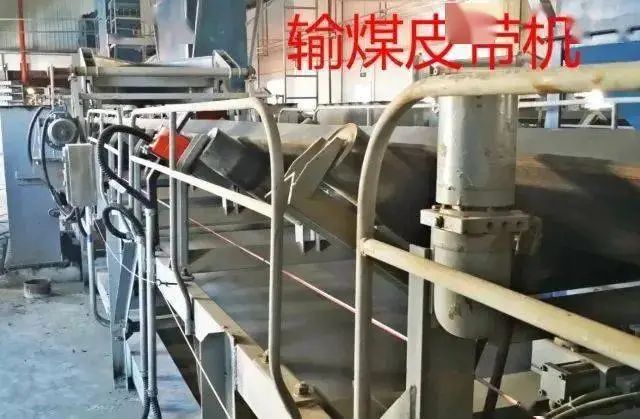

設備名稱：輸煤皮帶機

工作原理及作用：物料置于上分支上，利用驅動滾筒與帶之間的摩擦力曳引輸送帶和物料運行。適用于水平和傾斜方向輸送散粒物料和成件物品，也可用于進行一定工藝操作的流水作業線。輸送平穩，物料與輸送帶間沒有相對運動，能夠避免對輸送物的損壞。

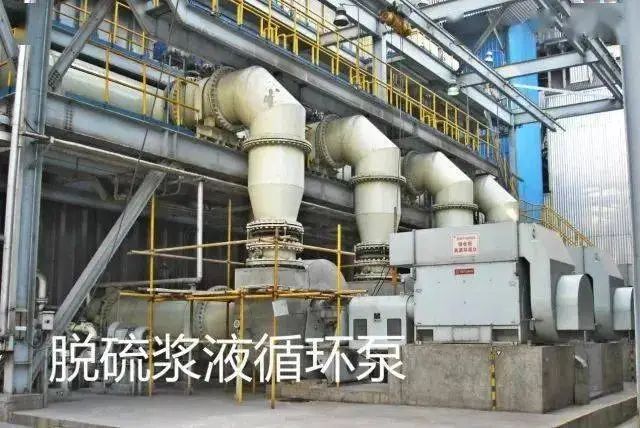

設備名稱：脫硫漿液循環泵

工作原理及作用：循環泵的作用是連續不斷地把吸收塔收集池內的混合漿液向上輸送到噴淋層，并為霧化噴嘴提供工作壓力。使?jié){液通過噴嘴后盡可能的霧化，以便使小液滴和上行的煙氣充分接觸。葉輪在電機帶動下高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處，同時在泵的入口形成負壓，介質在大氣壓的作用下自動吸進葉輪補充，由于離心泵不停地工作，將介質吸進壓出，形成連續流動，不停地將介質輸送出去。

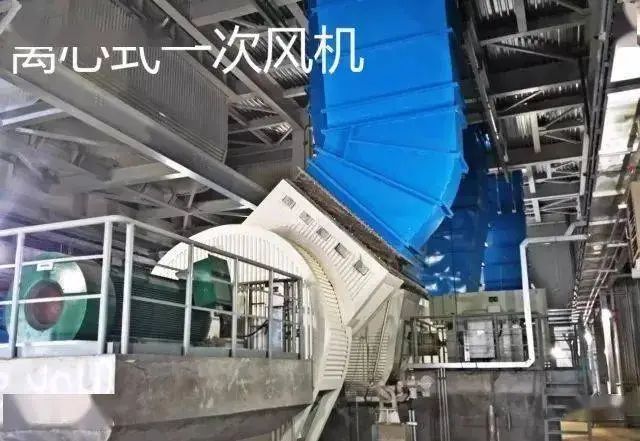

設備名稱：離心式一次風機

工作原理及作用：主要是給空氣加壓到一定的值，靠風壓把煤粉吹入爐膛燃燒，風中的氧氣作為燃燒的助燃?xì)怏w。輸入電功率透過電機帶動風機葉輪旋轉，達到對氣體產生吸風或抽風效果，風機由進風口、葉輪、外殼、電機等元件組成。電機：將電功率轉成機械功率，帶動葉輪旋轉；進風口：導引氣體流暢的進入葉輪；葉輪：將旋轉時的動能移轉給氣體。

設備名稱：空壓機

工作原理及作用：汽輪機或電動機帶動壓縮機主軸葉輪轉動，在離心力作用下，氣體被甩到工作輪后面的擴壓器中去。而在工作輪中間形成稀薄地帶，前面的氣體從工作輪中間的進氣部分進入葉輪，由于工作輪不斷旋轉，氣體能連續不斷地被甩出去從而保持了氣壓機中氣體的連續流動。氣體因離心作用增加了壓力，還可以很大的速度離開工作輪，氣體經擴壓器逐漸降低了速度，動能轉變?yōu)殪o壓能，進一步增加了壓力。如果一個工作葉輪得到的壓力還不夠，可通過使多級葉輪串聯起來工作的辦法來達到對出口壓力的要求。級間的串聯通過彎通，回流器來實現。

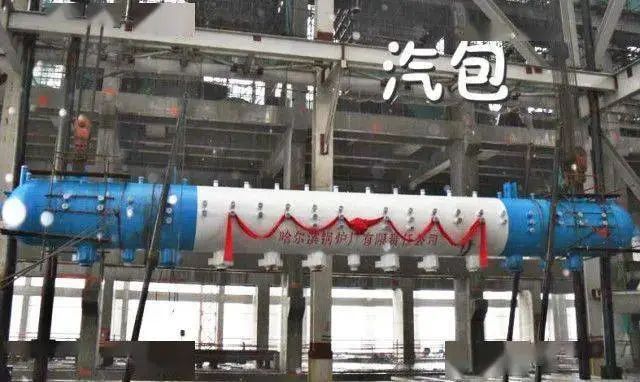

設備名稱：汽包

工作原理及作用：汽包是加熱、蒸發、過熱的樞紐，保證鍋爐正常的水循環，另外里面裝有汽水分離裝置，加上連排，可以保證蒸汽品質，有一定的水量、有一定的蓄熱能力，可以減緩汽壓的變化速度，能保證鍋爐安全運行。氣壓通過水循環導致氣壓下降或上升，也可以理解為汽包是氣體和水分融合后形成的氣壓變化，極限壓力中的空氣與水分子會提高氣體的壓力上升，導致高壓達到一定數值后產生的壓力集分子。工業中汽包罐是能夠承受汽包產生的空氣壓力和水位壓力的一種工業設備。

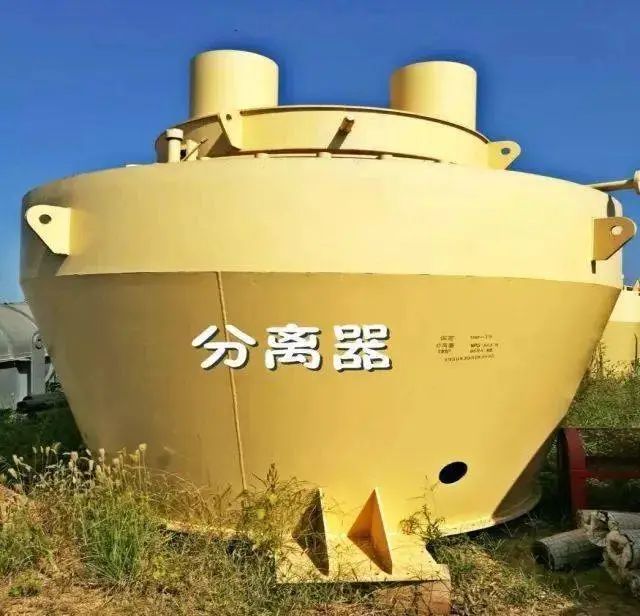

設備名稱：磨煤機分離器

工作原理及作用：也叫動態分離器，解決自然分離的不足，大多數磨煤機的分離器都是利用旋轉、慣性、重力等分離原理，但那是靠氣流本身的動力進行分離的，不夠徹底，很多返回到磨煤機內的煤粉中粗細夾雜，就是說已經細度合格的煤粉又被帶回到磨煤機內反復磨制，會增加制粉電耗和磨損。如果采用動態分離器，利用電動機帶動，在一定的轉速下分離效果更好，分離效率更高。

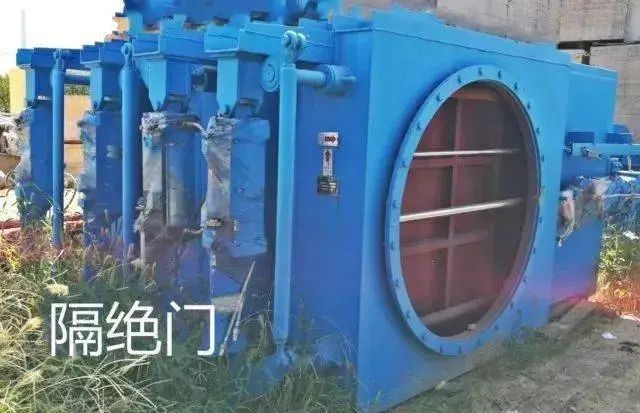

設備名稱：氣動隔絕門

工作原理及作用：主要用于鍋爐煙風管道系統各種輔機（送風機、一次風機、增壓風機、磨煤機、引風機等）的可靠隔絕。氣動隔絕門以壓縮空氣為動力，通過電磁閥改變氣缸的進氣方向，推動隔絕門動作，從而實現控制風道的通斷。

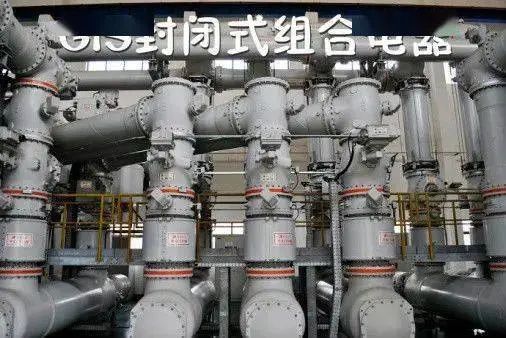

設備名稱：GIS封閉式組合電器

工作原理及作用：全部采用SF6氣體作為絕緣介質，并將所有的高壓電器元件密封在接地金屬筒中金屬封閉開關設備。它是由斷路器、母線、隔離開關、電壓互感器、電流互感器、避雷器、母線、套管等8種高壓電器組合而成的高壓配電裝置，全稱為Gas Insulated Substation。

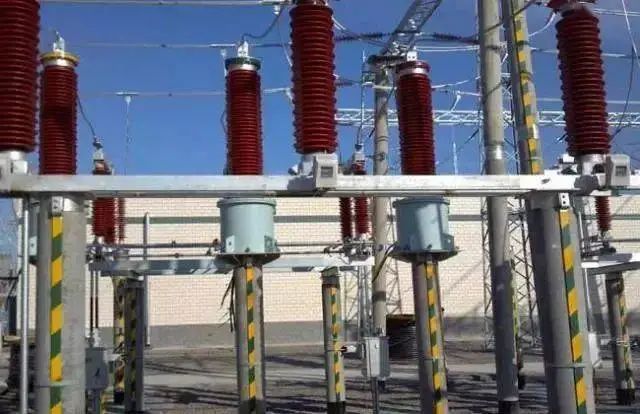

設備名稱：戶外變電裝置

工作原理及作用：是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將高壓受電、變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內，機電一體化，全封閉運行。

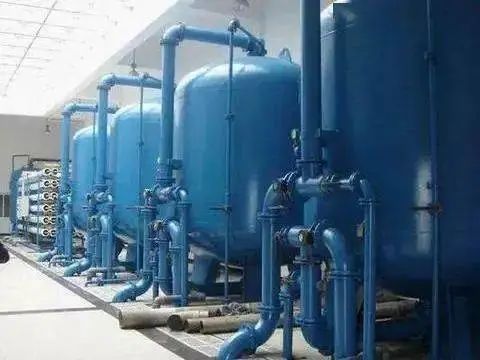

設備名稱：化水車間

工作原理及作用：化水車間的任務是將從江河提取的“原水”，經過各種物理和化學工藝，凈化為“生活水”、“工業水”、“除鹽水”， 另外還承擔鍋爐防腐及水質監督，部分電廠還要承擔煤質和灰分化驗，有的還要制氫。通過一定的處理使水質合格，送往鍋爐產生蒸汽，推動汽輪機帶動發電機發電。

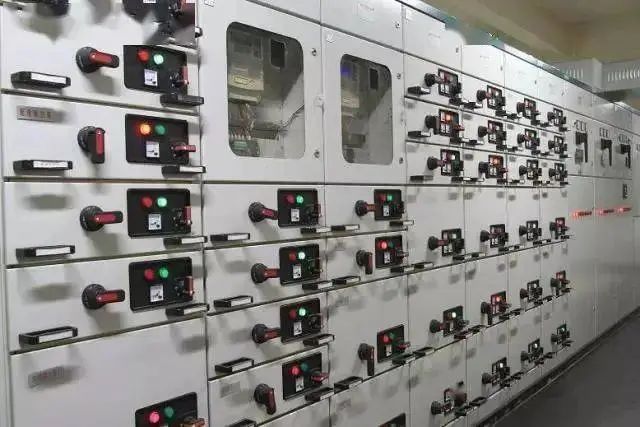

設備名稱：低壓開關柜

工作原理及作用：開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置，如儀表，自控，電動機磁力開關，各種交流接觸器等；有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等；有的還設有為保主要設備的低周減載。

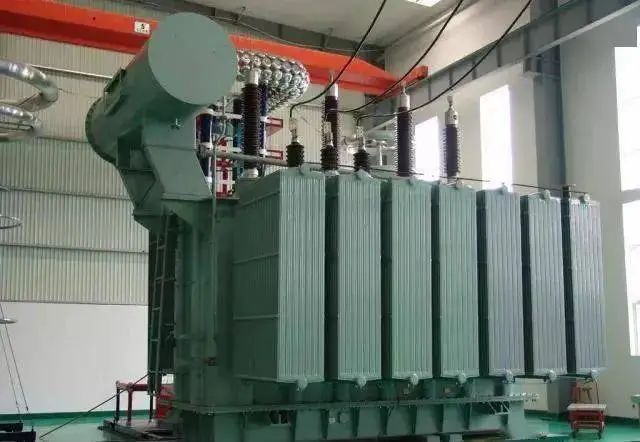

設備名稱：變壓器

工作原理及作用：變壓器的作用一般有兩種，一種是升降壓作用，另一種是阻抗匹配作用。當原線圈中的電流增大時，這個線圈在鐵芯中產生的磁場也增強，這時，在副線圈上就要產生感應電流，感應電流的方向與原線圈中的電流方向相反。當原線圈中的電流在減小時，電流在鐵芯上產生的磁場也減弱，這時在副線圈中就產生了與原線圈電流方向相同的電流，這個電流在鐵芯上產生的磁場方向與原線圈在鐵芯中產生的磁場方向相同。如此變化下去，原線圈中由于電流的改變，就在副線圈中產生了電流。

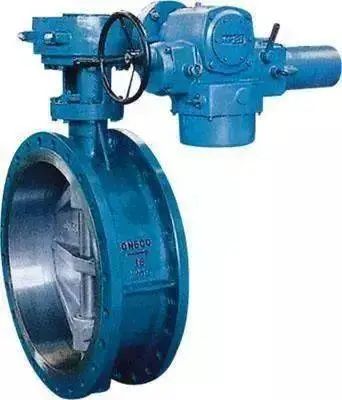

設備名稱：電動蝶閥

工作原理及作用：由調節型電動執行機構和閥桿連接調試好以后，以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。

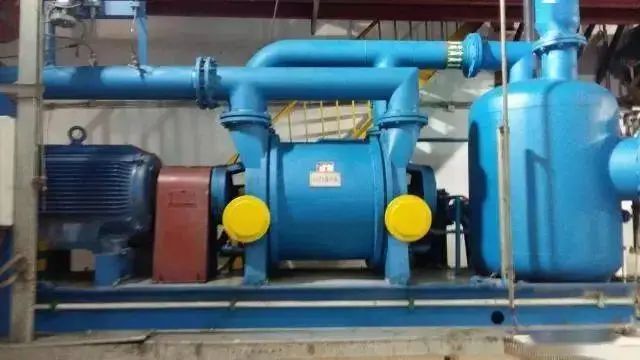

設備名稱：抽真空泵

工作原理及作用：真空泵的作用有兩個，一個是在汽動階段建立真空，另一個是在運行中將凝汽器中的不凝結氣體（比如漏進凝汽器的空氣之類，如果積聚太多會影響凝汽器效率）抽出去。機組真空的話，在凝汽式機組中，是靠將乏汽（做完功的蒸汽）通過循環水冷卻凝結后，由于水汽的體積差，形成真空的，并不是靠真空泵來維持，特別是大型機組，光靠真空泵的出力是肯定不夠的。

設備名稱：電動給水泵

工作原理及作用：給水泵是給鍋爐上水，維持鍋爐水位的泵。其工作原理是將除氧器除氧后的水（大型機組一般還要通過高壓加熱器進行加熱）送往鍋爐汽水系統中（汽包爐的話就進汽包，再由降水管分配至水冷壁，如果是直流爐就直接進入水冷壁下集箱）。有些電廠為了降低廠用電率，在機組中同時配備電動給水泵與汽動給水泵，電動給水泵只在機組啟動或故障檢修階段使用，機組運行穩定后切換至汽動給水泵工作模式，由輔汽系統帶動小汽輪機為給水泵提供動力，從而降低廠用電指標，并可提高機組熱效率。

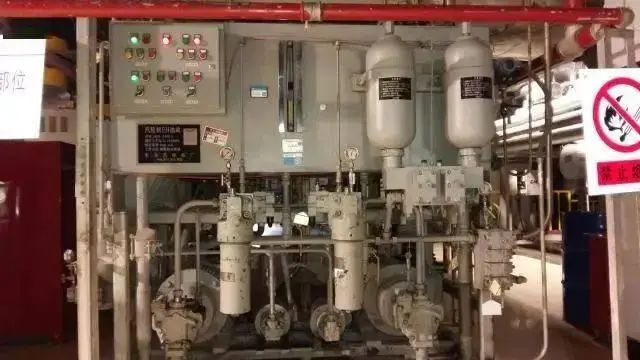

設備名稱：汽輪機EH油系統

工作原理及作用：汽輪機EH油系統即汽輪機調速油系統，是用于調速控制系統的壓力油，采用抗高溫的抗燃油（EH油），又稱高壓抗燃油系統。汽輪機EH油與主油箱分離運行，主要是因?yàn)槠啓C(jī)的調速油系統與潤滑油系統各自獨立。EH油系統主要由EH油箱、油泵、閥門、濾網、控制塊、溢流閥、蓄能器、EH供回油管、冷油器以及一套自循環濾油系統和自循環冷卻系統組成。

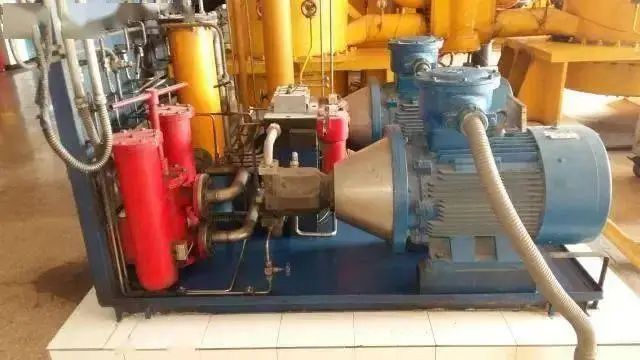

設備名稱：頂軸油裝置

工作原理及作用：頂軸油裝置是在汽輪發電機組在盤車、啟動、停機過程中起頂起轉子的作用。其工作原理是由頂軸裝置所提供的高壓油在轉子和軸承油囊（橢圓軸承均設有高壓頂軸油囊）之間形成靜壓油膜，強行將轉子頂起，避免汽輪機低轉速過程中軸頸與軸瓦之間的干摩擦，防止低速碾瓦，減少盤車力矩，對轉子和軸承的保護起著重要作用。

在汽輪發電機組運行時頂軸油囊的壓力代表該點軸承的油膜壓力，是監視軸系標高變化、軸承載荷分配的重要手段之一。頂軸通過濾油器、經油泵工作后，壓力油進入分流器，經單向節流閥、單向閥，最后進入各軸承，通過調整單向節流閥可控制進入各軸承的油量及油壓，使軸頸的頂起高度在合理的范圍內。泵出口油壓由溢油閥調整。

設備名稱：軸封加熱器

工作原理及作用：軸封加熱器為表面式熱交換器，用于凝結軸封漏汽和門桿漏汽。汽輪機采用內泄式軸封系統時，一般設有軸封加熱器（亦稱軸封冷卻器），用以加熱凝結水，回收軸封漏汽，從而減少軸封漏汽及熱量損失。軸封加熱器以及與之相連的汽輪機軸封汽室依靠軸封風機維持負壓狀態，以防止蒸汽漏入環境或潤滑油系統，為維持汽側微負壓，必須有足夠的凝結水量流過軸封加熱器，以確保上述漏氣完全凝結。

設備名稱：皮帶稱重式給煤機

工作原理及作用：稱重式給煤機的作用是精確地定量向磨煤機輸送燃料。給煤機由機體、輸煤皮帶、驅動裝置、稱重裝置、清掃裝置、取樣裝置、皮帶堵煤及斷煤報警裝置等設備構成。給煤機上端通過原煤管與煤倉相連，下部通過落煤管連接磨煤機入口，工作時由驅動裝置帶動皮帶將原煤管落下的燃料輸送至磨煤機內，其稱重裝置通常是由兩根跨距托輥和一根稱重輥組成稱重平臺，配以雙懸梁垂直式稱重傳感器，通過電子控制裝置實現連續稱重。

設備名稱：刮板式撈渣機

工作原理及作用：刮板式撈渣機主要用于從液體與固體混合物中將符合一定粒度的固體物質分離出來，常用于鍋爐排渣之用。刮板撈渣機其機械部分主要有關斷門和撈渣機兩部分構成。工作原理：爐渣自冷灰斗經關斷門落入撈渣機的上槽體內，槽內儲滿冷卻水(水溫≤60℃)，紅渣驟冷粒化后，經環形鏈條牽引的角鋼型刮板提升，在提升過程中進行初步脫水后排入渣倉，再經由排渣裝置直接裝車外運或采用傳輸皮帶輸送至指定地點供綜合利用，亦可經碎渣機破碎后進入渣池，通過水力輸送進行回收處理。

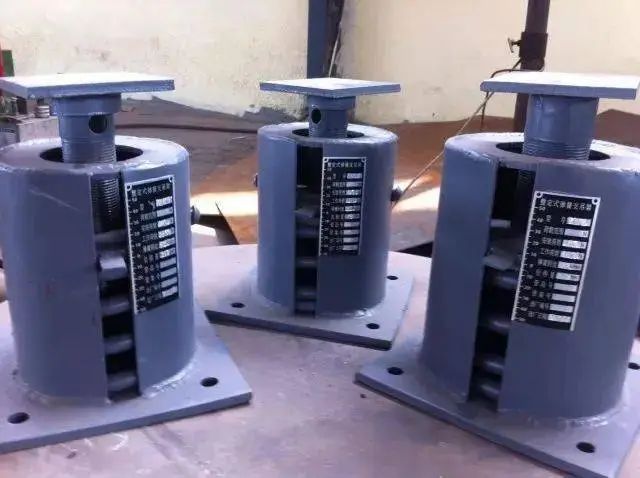

設備名稱：恒力彈簧

工作原理及作用：彈簧式恒力支吊架根據力矩平衡原理設計。它依靠精巧的幾何設計，使負荷力矩和彈簧力矩在工作過程中始終平衡，以保持恒定的支承力，可以消除或減小對管道或設備的附加應力。當管道系統內某吊點的熱位移大于12mm，宜選用恒吊來支承，以避免管道系統產生危險的彎曲應力及不利的應力轉移。主輔彈簧式恒力支吊架是按主彈簧力與輔助彈簧力共同作用下合力恒定的原理設計的。

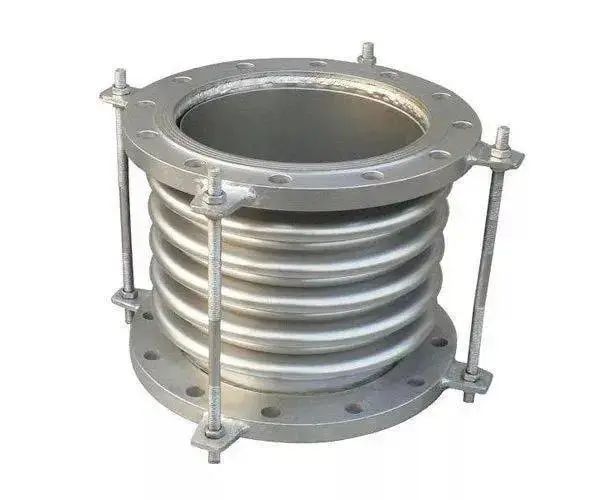

設備名稱：金屬波紋補償器

工作原理及作用：波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。可對軸向，橫向，和角向位移的的吸收。宜選用恒吊來支承，以避免管道系統產生危險的彎曲應力及不利的應力轉移。

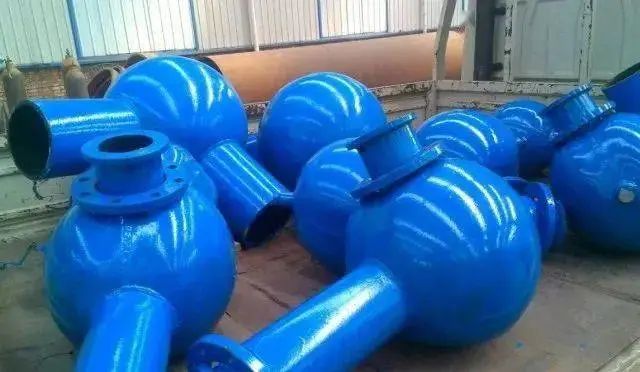

設備名稱：球形耐磨彎頭

工作原理及作用：球形耐磨彎頭、球形耐磨三通，是在彎曲的部位加大空間，起到緩沖的作用，具有硬度高、耐高溫、耐腐蝕的特點，主要是硬度高，耐磨性能好，使用壽命長。
