說明武漢赫茲電力設備有限公司承諾所售每一臺「手持式繼電保護測試儀」均為全新正品，
嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上， 手持式繼電保護測試儀整機均享受質保（另約定的除外），
開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務。并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！...
手持式繼電保護測試儀簡介 ----Product introduction
HZ-60S手持式繼電保護測試儀，是采用最新一代科技和電子技術成果全新設計的超輕小便攜的手持系列繼電保護測試儀。該系列繼保儀功能配置和操作方式與傳統大型繼保儀完全相同，但體積超小、重量輕，攜帶極其輕松，極大降低了現場人員的工作負擔，提高了現場工作效率。手持系列繼保儀包括30S型三相電流四相電壓標準型、60S型六相電流六相電壓標準型。
手持式繼電保護測試儀參數 ----Technical parameter
1. 交流電流源（6*30A）
2．直流電流源
3．交流電壓源
4．直流電壓源
5．開關量端子
6．其他
7．交流電流工作時間
| 單相電流輸出（有效值） | 0--30A/相，精度：0.1% ±5mA |
| 六相并聯輸出(有效值) | <160A/六相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 320VA |
| 六相并聯電流最大輸出功率 | 1300VA |
| 六并電流最大輸出允許工作時間 | 5S |
| 頻率范圍 | 0--1000Hz，精度0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度0.1° |
2．直流電流源
| 直流電流輸出 | 0--±10A/相，精度：0.2% ±5mA |
3．交流電壓源
| 單相電壓輸出（有效值） | 0--300V/相，精度：0.2% ±5mV |
| 線電壓輸出（有效值） | 0--600V |
| 相電壓/線電壓輸出功率 | 40VA/60VA |
| 頻率范圍 | 0--1000Hz，精度：0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度：0.1° |
4．直流電壓源
| 單相電壓輸出幅值 | 0--±350V，精度：0.2% ±5mV |
| 線電壓輸出幅值 | 0--700V |
| 相電壓/線電壓輸出功率 | 40VA/60VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號 有源接點：0-250V DC/AC |
| 開關量輸出端子 | 4對，空接點，遮斷容量：DC:0-30V/5A， AC:0-250V/5A |
6．其他
| 時間范圍 | 1ms--9999s，測量精度：1ms |
| 單機體積重量 | 體積 335 x 270 x 165mm3，9.5Kg |
| 電源 | AC220V±20%，50/60Hz，10A |
7．交流電流工作時間
| 工作電流＜10A | 工作時間≤60分鐘 |
| 20A＞工作電流≥10A | 工作時間≤70S |
| 30A＞工作電流≥20A | 工作時間≤15S |
| 工作電流：30A | 工作時間≤5S |
手持式繼電保護測試儀功能 ----Product features
1）滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2）各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3）經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4）本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5）設備面板配有超薄型工業鍵盤和工業級軌跡鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6）主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7）功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8）采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9）可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10）配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（2A），220V（1A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11）具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
2）各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3）經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4）本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5）設備面板配有超薄型工業鍵盤和工業級軌跡鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6）主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7）功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8）采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9）可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10）配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（2A），220V（1A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11）具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

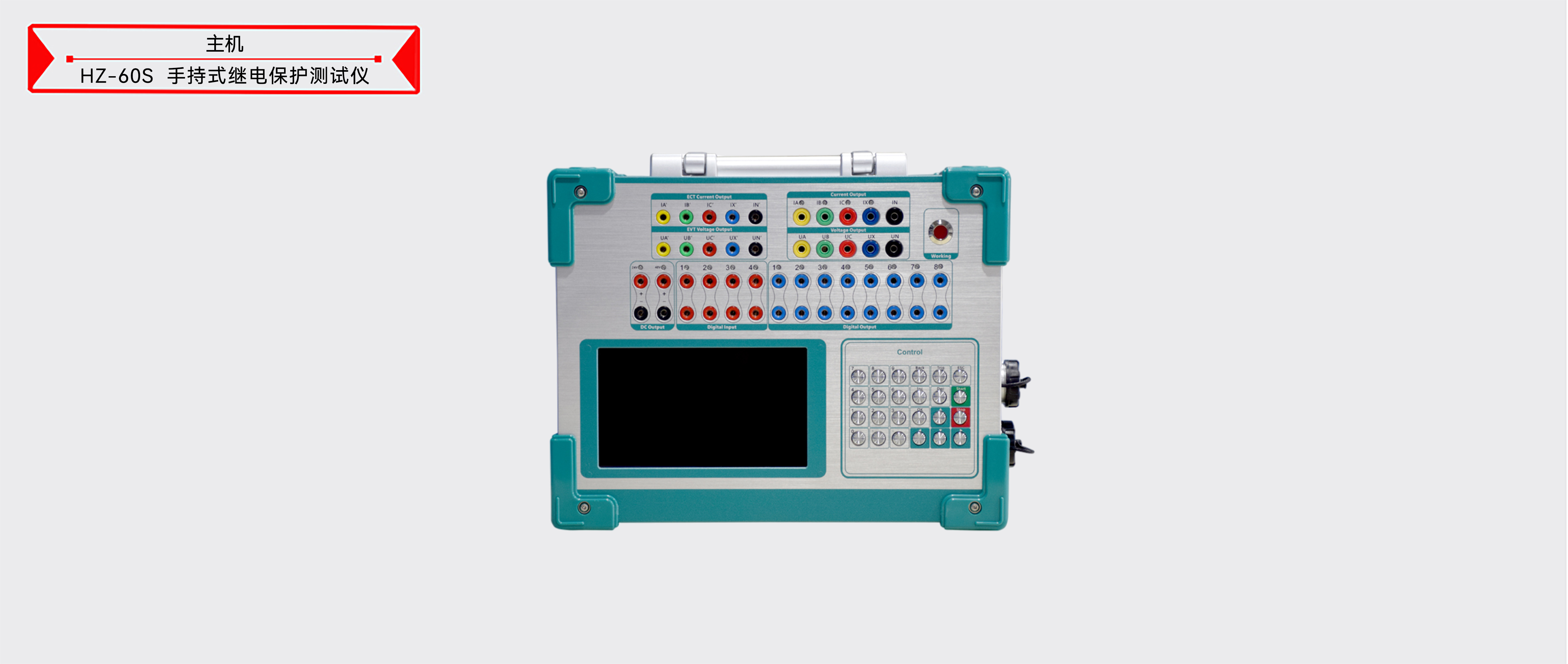

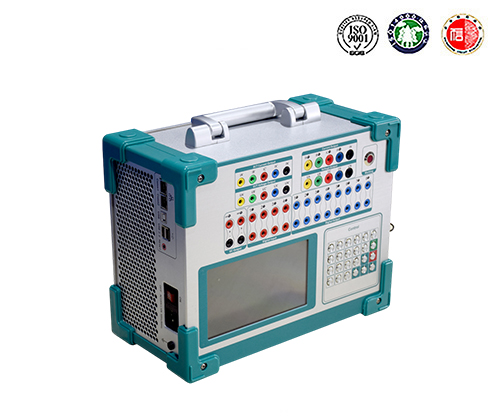

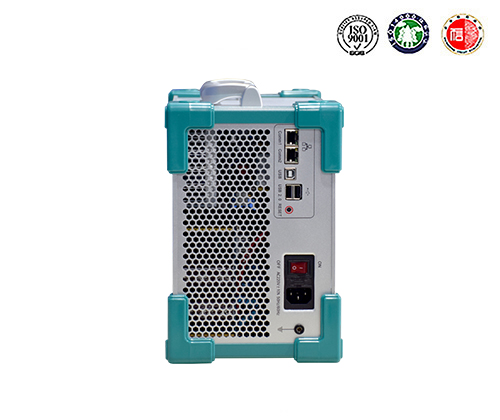

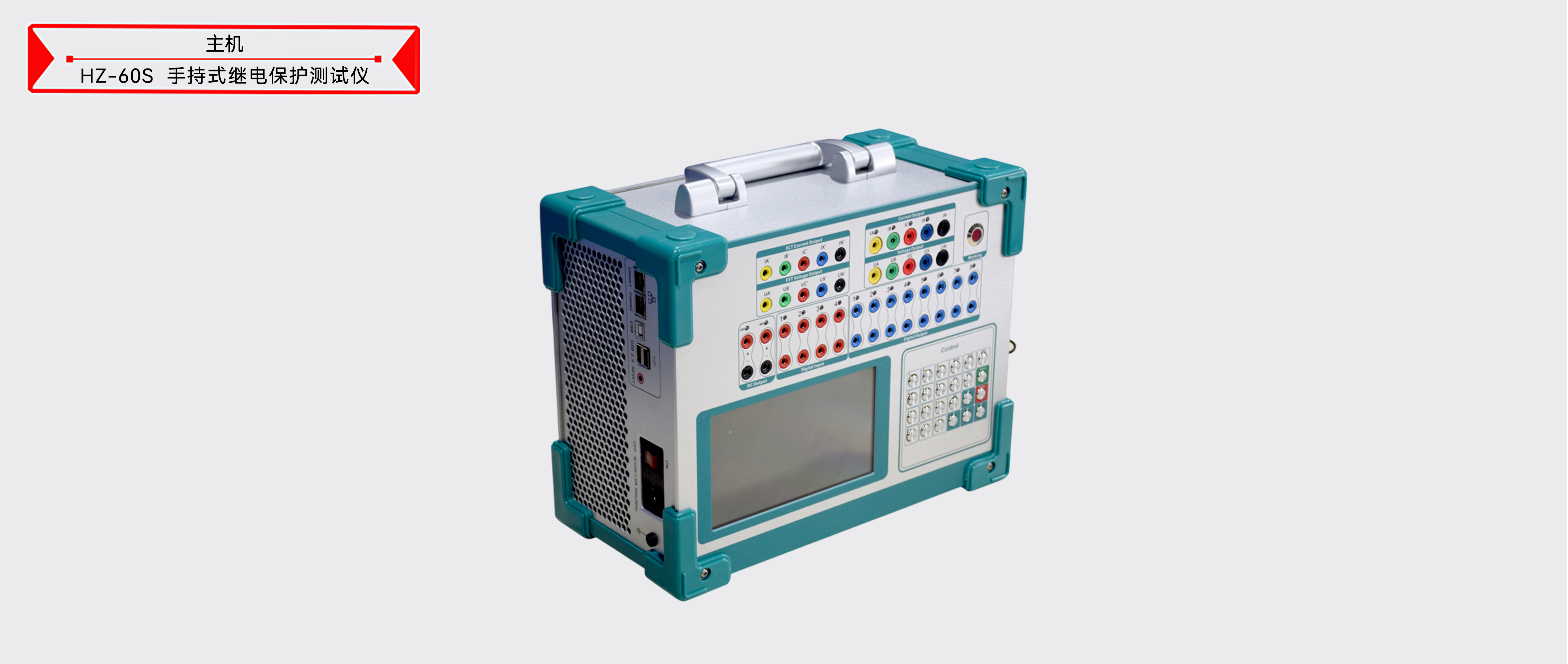

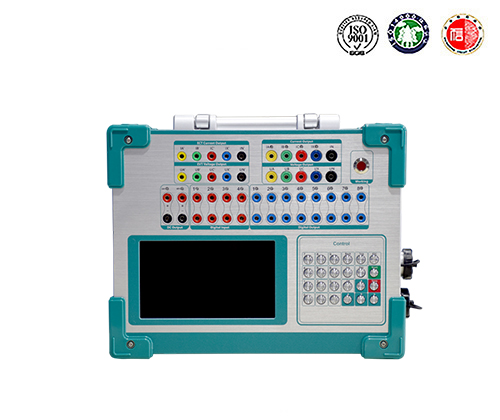

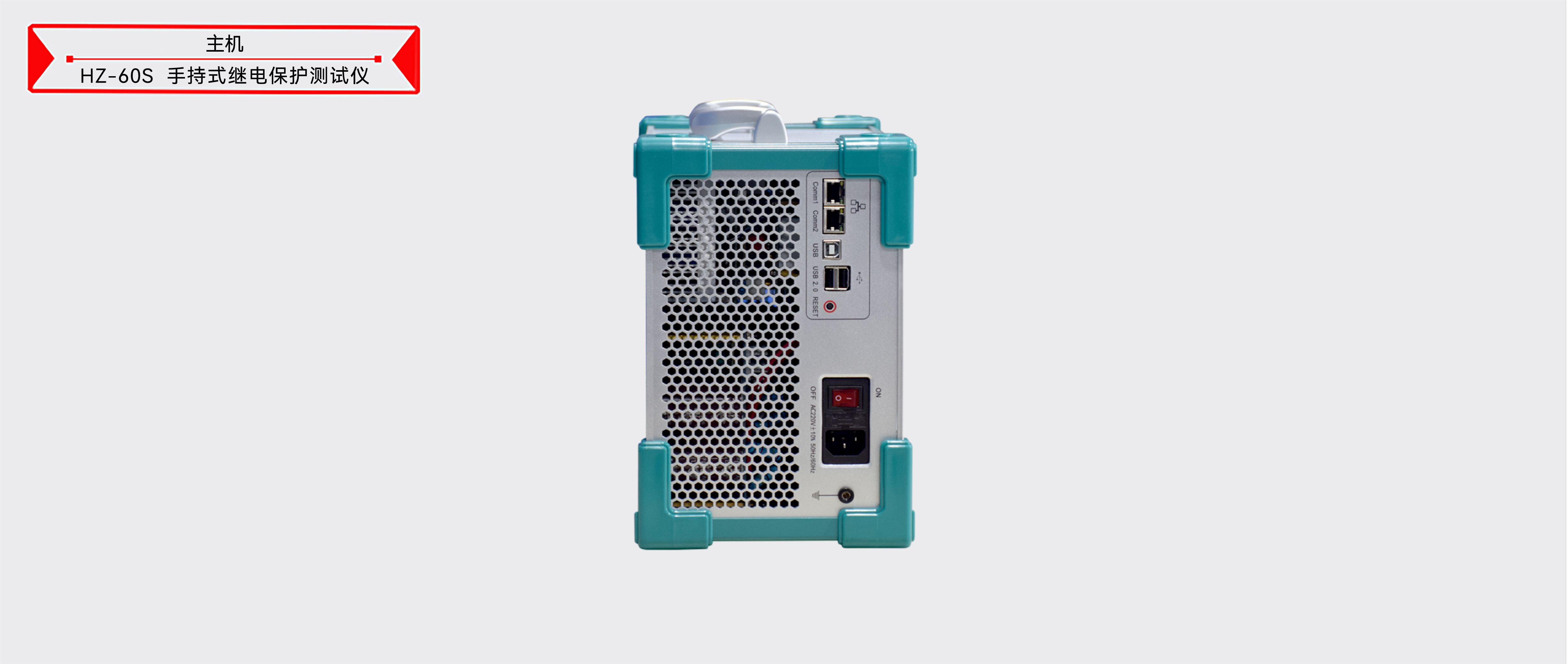

手持式繼電保護測試儀圖片 ----Picture display
手持式繼電保護測試儀附件配件 --------Accessories
本產品HZ-60S 手持式繼電保護測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知圖片手持式繼電保護測試儀附件...
