高壓絕緣電阻測試儀簡介 ----Product introduction
HZ-15KS高壓絕緣電阻測試儀是一款高性能高壓絕緣電阻測試儀,儀表擁有完善的各種絕緣電阻指標測試功能、自設測試電壓功能、良好的抗干擾能力,在變電站等有強感應電環境下、以及在分布電容較大的使用場景下具有明顯優勢。儀表采用真彩觸摸屏,所有測試數據及電池電量同屏顯示一目了然,旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法,點擊屏幕的“HELP”即可彈出操作方法,有效指引用戶操作儀表。產品適用于大容量、高壓、強感應電環境下電氣設備、輸電線路等大型設備的絕緣電阻測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
高壓絕緣電阻測試儀參數 ----Technical parameter
| 功 能 | 絕緣電阻測試(IR);極化指數測試(PI);吸收比測試(DAR);步進測試(STEP);斜坡測試(RAMP);介質放電指數測試(DD);電壓測試(V);電容測試(CAP)。 |
| 電 源 | DC14.8V,6400mAh可充鋰電池 |
| 輸出電壓檔位 | 50V,250V,500V,1kV,2.5kV,5kV,10kV,15kV |
| 自設輸出電壓 | 40V~15kV |
| 輸出電壓精度 | +4%±10V(50V時+4%±2V) |
| 絕緣電阻 測試范圍 |
0.005MΩ~30.0TΩ |
| 短路電流 | 7mA MAX |
| 極化指數(PI) | 有 |
| 吸收比(DAR) | 有 |
| 步進(STEP) | 有 |
| 斜坡(RAMP) | 有 |
| 介質放電(DD) | 有 |
| 電壓測量 | 范圍:DC:0V~1000V;精度±5%rdg±3V 范圍:AC:0V~700V;精度±5%rdg±3V |
| 電容測量 | 范圍:10nF~200uF;精度±10%rdg±10nF |
| 實時電流示數 | 顯示測試電流值,電流顯示范圍:0.001nA~7.5mA |
| 實時電壓示數 | 實時監測測試端子電壓,非測試狀態下電壓大于36V時禁止測試,以保護儀表及操作人員安全。 |
| 測試計時器 | 自動記錄測試時長,計時范圍:0s~9999s |
| 測試時間 | 選擇DAR、PI、DD測試選項后,在測得結果后立即停止測試;在自定義測試模式時,可自行設定測試時長;常規測試模式不限定測試時間,測試人員可手動終止測試。 |
| 自設測試時間 | 10秒~3600秒 |
| 存儲功能 | 自動存儲測試數據,可在本機顯示、回放保存的測試記錄。 |
| USB通信 | 有,可通過USB線將測試記錄轉儲到PC中。 |
| 藍牙通信 | 有,可連接安卓手機或其他具有藍牙通信功能的裝置。 |
| *藍牙打印機 | 選配(可在設定時鐘及計算公式界面連接打印機) |
| *模擬指針顯示 | 選配 |
| 電池電量顯示 | 有電池電量顯示,電池電壓低時提醒及時充電 |
| 自動關機功能 | 開機15分鐘后自動關機 |
| 儀表尺寸 | 約280mm×260mm×160mm |
| 儀表質量 | 約3517g (含電池); 總質量:約5.7kg(含附件) |
| 保護等級 | 合上蓋子IP65,打開蓋子IP40 |
| 最大抗噪聲/干擾 | 8mA |
| 工作環境 | -20℃~50℃;80%RH |
| 存儲環境 | -25℃~65℃;80%RH |
| 絕緣電阻 | 50MΩ(1000v)(測試線路與外殼間) |
| 耐 壓 | AC 3kV 50Hz 1min(測試線路與外殼間) |
| 適合安規 | IEC61010-1,IEC61326-1 |
高壓絕緣電阻測試儀功能 ----Product features
1)5寸觸摸彩屏,測試數據同屏顯示。測試操作及查詢歷史記錄非常方便。
2)絕緣電阻量程:0.005MΩ~30TΩ。
3)輸出額定電壓最多達8檔(50V,250V,500V,1kV,2.5kV,5kV,10kV,15kV)。
4)最大短路電流:7mA。
5)輸出功率大,抗干擾能力強,在分布電容較大的場景下(如長電纜線),以及強電磁干擾環境下(如變電站),具有穩定的測試能力。
6)完善的測量指標:絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進(STEP)、斜坡(RAMP)、介質放電指數(DD)、分布電容(CAP)、交直流電壓(V)。
7)自設置測量模式,可選擇PI、DAR、DD計算公式,為用戶提供多種選擇。
8)自設電壓模式:可自由設定測試電壓及測試時長,方便特殊場景需要。
9)電壓監視器:自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
10)電流監視器:自動顯示測試回路的電流。
11)溫度監視器:自動顯示儀表箱內的溫濕度。
12)自動放電功能,測試后自動快速釋放被測物的充電電荷,無需外加放電回路。
13)大容量充電鋰電池組14.8V 6400mAh。以保障長時間測試工作。
14)大容量測試記錄存儲器,測試記錄可在本儀器直接瀏覽分析??勺詣哟鎯哂袦y試日期、測試計時的實時測試數據共1000組。
15)USB通信上傳功能,記錄數據可上傳電腦進行存儲數據統計分析。
16)藍牙通信功能,可將測試結果上傳到手機。
17)雙層外殼結構,堅固耐用,防護等級IP65(合上蓋子時)。
2)絕緣電阻量程:0.005MΩ~30TΩ。
3)輸出額定電壓最多達8檔(50V,250V,500V,1kV,2.5kV,5kV,10kV,15kV)。
4)最大短路電流:7mA。
5)輸出功率大,抗干擾能力強,在分布電容較大的場景下(如長電纜線),以及強電磁干擾環境下(如變電站),具有穩定的測試能力。
6)完善的測量指標:絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進(STEP)、斜坡(RAMP)、介質放電指數(DD)、分布電容(CAP)、交直流電壓(V)。
7)自設置測量模式,可選擇PI、DAR、DD計算公式,為用戶提供多種選擇。
8)自設電壓模式:可自由設定測試電壓及測試時長,方便特殊場景需要。
9)電壓監視器:自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
10)電流監視器:自動顯示測試回路的電流。
11)溫度監視器:自動顯示儀表箱內的溫濕度。
12)自動放電功能,測試后自動快速釋放被測物的充電電荷,無需外加放電回路。
13)大容量充電鋰電池組14.8V 6400mAh。以保障長時間測試工作。
14)大容量測試記錄存儲器,測試記錄可在本儀器直接瀏覽分析??勺詣哟鎯哂袦y試日期、測試計時的實時測試數據共1000組。
15)USB通信上傳功能,記錄數據可上傳電腦進行存儲數據統計分析。
16)藍牙通信功能,可將測試結果上傳到手機。
17)雙層外殼結構,堅固耐用,防護等級IP65(合上蓋子時)。

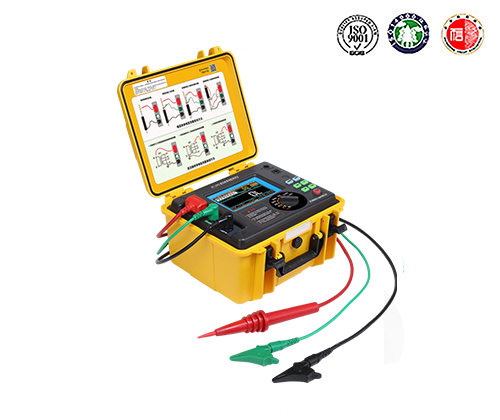

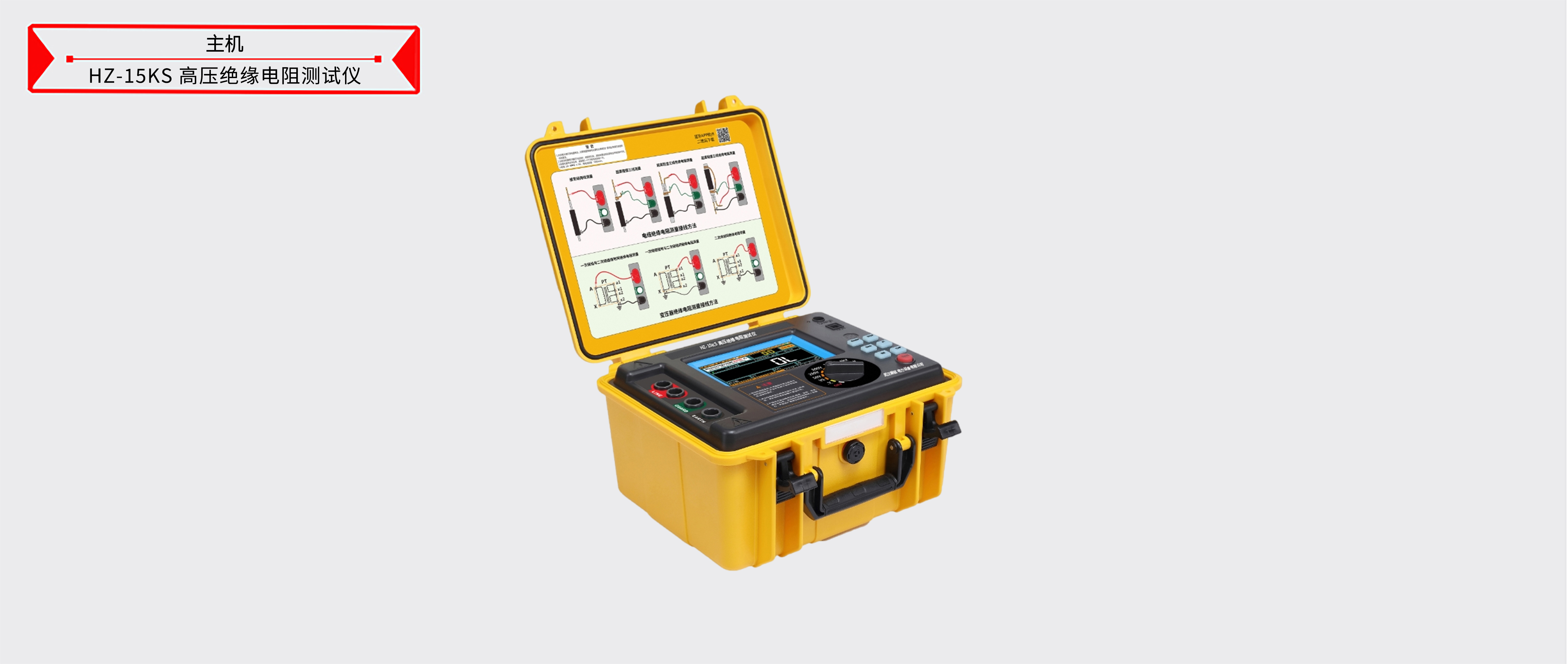

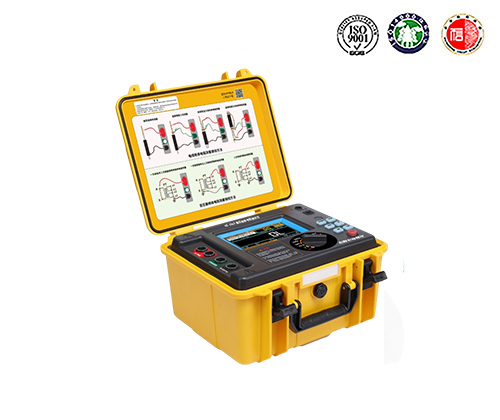

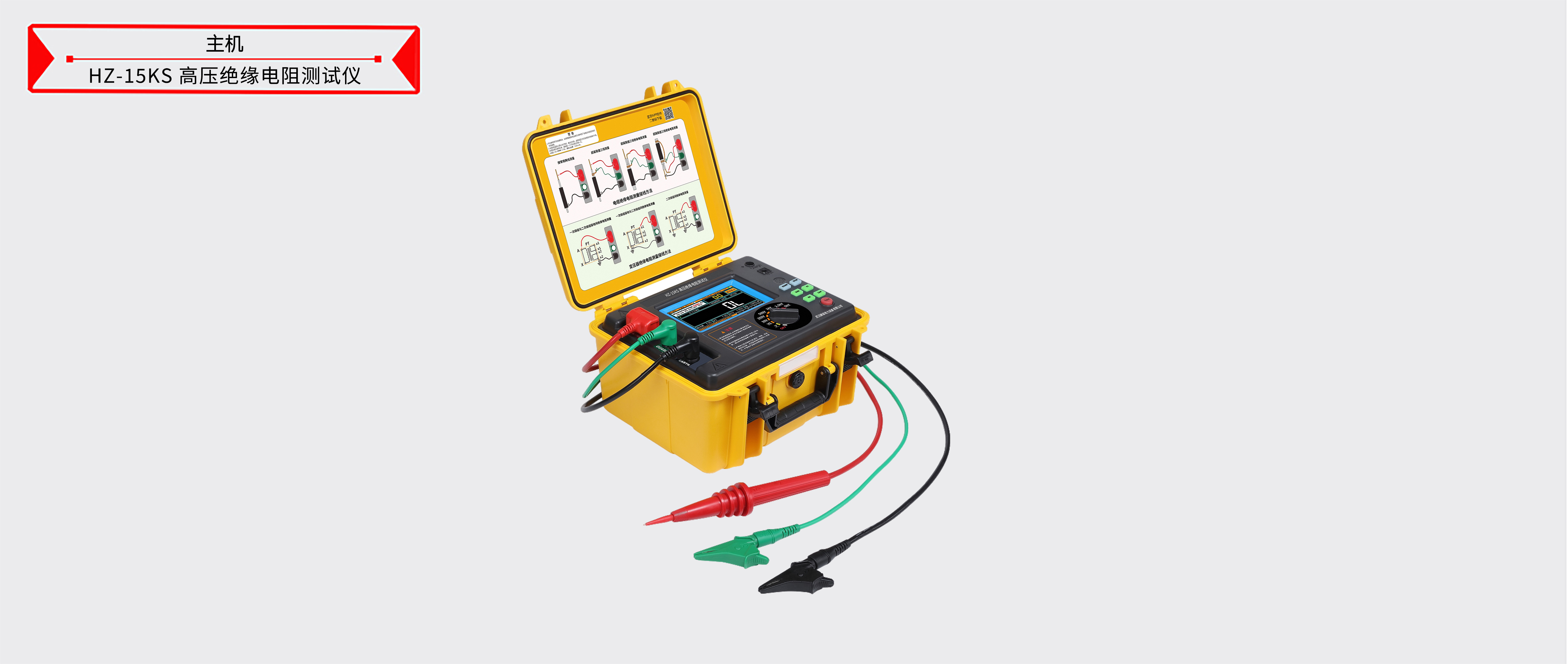

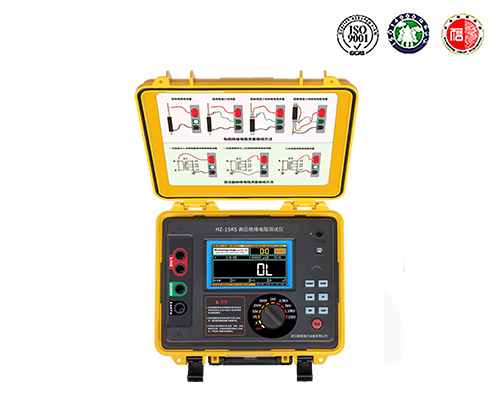

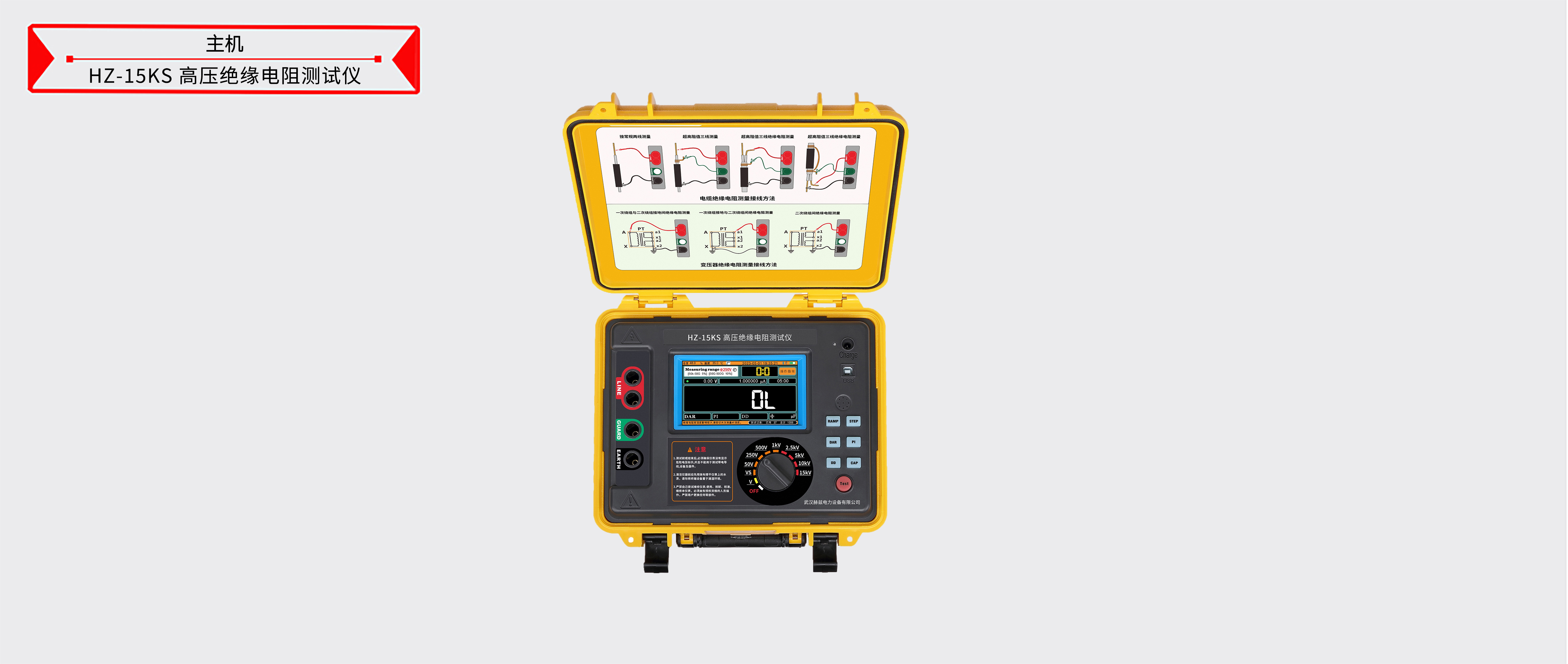

高壓絕緣電阻測試儀圖片 ----Picture display

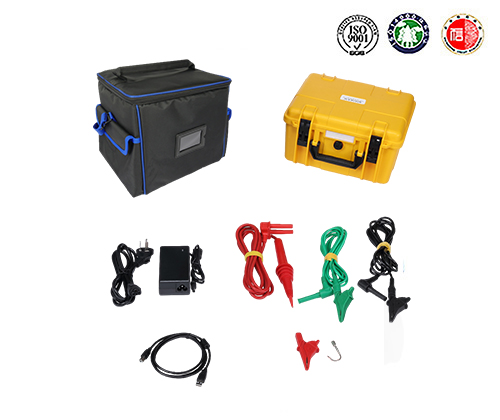

高壓絕緣電阻測試儀附件配件 --------Accessories
本產品HZ-15KS高壓絕緣電阻測試儀表詳細清單請以說明書或代銷合同為準
注 ; 武漢赫茲電力設備有限公司產品外觀以實際產品為準,技術參數和型號如有變動,恕不另行通知圖片高壓絕緣電阻測試儀附件...
